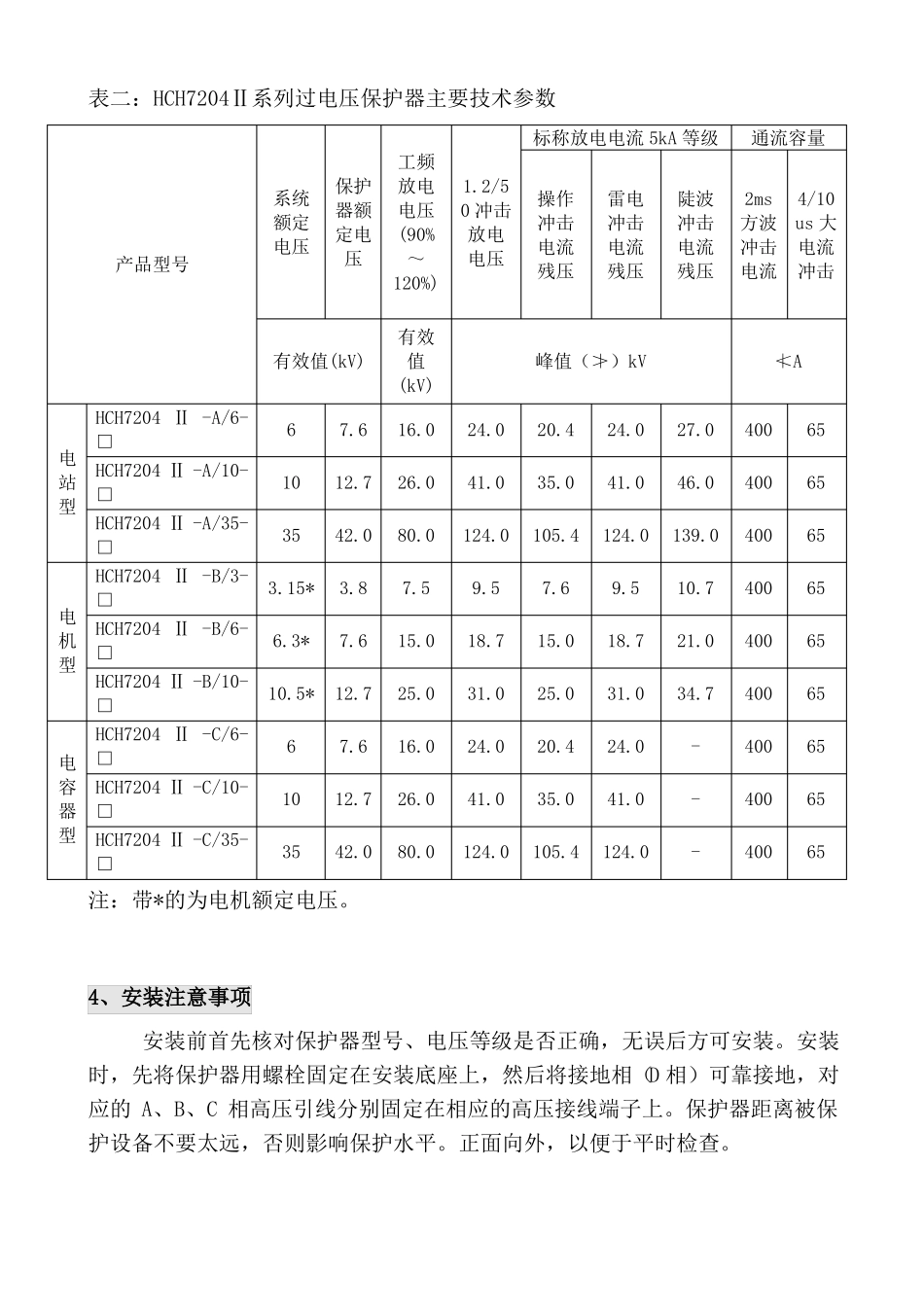

HCH7204/X系列组合式过电压保护器产品说明书1、概述HCH7204/X系列组合式过电压保护器采用三相四柱组合式结构，适用于35KV及以下电力系统，是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机等电气设备的绝缘免受过电压的损害，它具有动作快、伏安特性平坦、残压低、性能稳定、组装维护方便等优点。对于相间和相地过电压都能起到有效的保护作用。原理图见附图1。2、型号说明HYHCH7204外形结构代号系统额定电压保护对象结构特征产品型号组合式保护器型号说明：系统额定电压：安装过电压保护器的系统额定电压结构特征:Ⅰ、无间隙组合式过电压保护器Ⅱ、串联间隙组合式过电压保护器保护对象：A、电站型：适合各种变压器、开关、母线的过电压保护B、电机型：适合各类电机的过电压保护C、电容器型：适合各种电容器的过电压保护外形结构：F、全封闭结构（6kV、10kV见图2，35kV见图6）T、积木式组合结构（6kV、10kV见图3，4）注：图3所示T型结构能和微机型在线监测仪配套使用。如：HCH7204Ⅰ-A/10-F为电站型、无间隙组合式过电压保护器，系统额定电压10kV，外形为全封闭结构。3、技术参数表一：HCH7204Ⅰ系列过电压保护器主要技术参数保护系统器额额定定电电压压有效值kV电站型HCH7204-A/6-□HCH7204-A/10-□HCH7204-A/35-□HCH7204-B/3-□HCH7204-B/6-□HCH7204-B/10-□HCH7204-C/6-□HCH7204-C/10-□HCH7204-C/35-□ⅠⅠⅠⅠⅠⅠⅠⅠⅠ610353.15*6.3*10175148直流组合1mA参方式考电压相-相相-地相-相相-地相-相相-地相-相相-地相-相相-地相-相相-地相-相相-地相-相相-地相-相相-地产品型号电机型10.5*13.561035101751电容器型标称放电电流5kA等级通流容量操作雷电陡波2ms方4/10us冲击冲击冲击波冲大电流电流电流电流击电冲击残压残压残压流≮kV峰值（≯）kV≮A≮kA15.023.027.031.04006514.425.038.345.051.84006524.084.0134.0150.0170.04006573.0114.0134.0154.07.09.411.613.0400655.77.69.510.714.018.723.326.24006511.215.018.721.023.231.038.743.34006518.625.031.034.715.021.027.0-4006514.425.035.046.0-4006524.084.0134.0150.0-4006573.0114.0134.0注：带*的为电机额定电压。表二：HCH7204Ⅱ系列过电压保护器主要技术参数标称放电电流5kA等级保护系统器额额定定电电压压工频放电1.2/5电压0冲击(90%放电～电压120%)有效值(kV)16.024.041.0操作冲击电流残压雷电冲击电流残压通流容量4/10us大电流冲击产品型号陡波2ms冲击方波电流冲击残压电流有效值(kV)HCH7204Ⅱ-A/6-□峰值（≯）kV≮A610357.620.435.024.041.027.046.0400400656565656565656565电HCH7204Ⅱ-A/10-站□型HCH7204Ⅱ-A/35-□12.726.042.080.07.5124.0105.4124.0139.04009.518.731.024.041.07.615.025.020.435.09.518.731.024.041.010.721.034.7---400400400400400400电HCH7204Ⅱ-B/6-机6.3*7.615.0□型HCH7204Ⅱ-B/10-10.5*12.725.0□电容HCH7204Ⅱ-C/10-器□型HCH7204Ⅱ-C/35-□HCH7204Ⅱ-C/6-□610357.616.0HCH7204Ⅱ-B/3-3.15*3.8□12.726.042.080.0124.0105.4124.0注：带*的为电机额定电压。4、安装注意事项安装前首先核对保护器型号、电压等级是否正确，无误后方可安装。安装时，先将保护器用螺栓固定在安装底座上，然后将接地相（D相）可靠接地，对应的A、B、C相高压引线分别固定在相应的高压接线端子上。保护器距离被保护设备不要太远，否则影响保护水平。正面向外，以便于平时检查。5、使用与维护1．使用环境：a.环境温度：-40℃～+60℃。b.海拔高度：小于2000m。（高于2000米请选用高原型产品）。c.额定频率：48Hz～62Hz。d.周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。2．日常维护：HCH7204/X系列过电压保护器在投入使用前以及使用后每3-4年应进行预防性试验，试验时保护器的四个端子应从其它电器设备上拆下，不允许和其它设备连接时进行试验，试验的具体内容如下：1）外观检查：检查外绝缘有无损伤。2）对于HCH7204Ⅰ系列无间隙组合式过电压保护器，应进行以下试验：直流1mA参考电压：在保护器两两端子之间施加直流电压，当流过保护器的电流...
