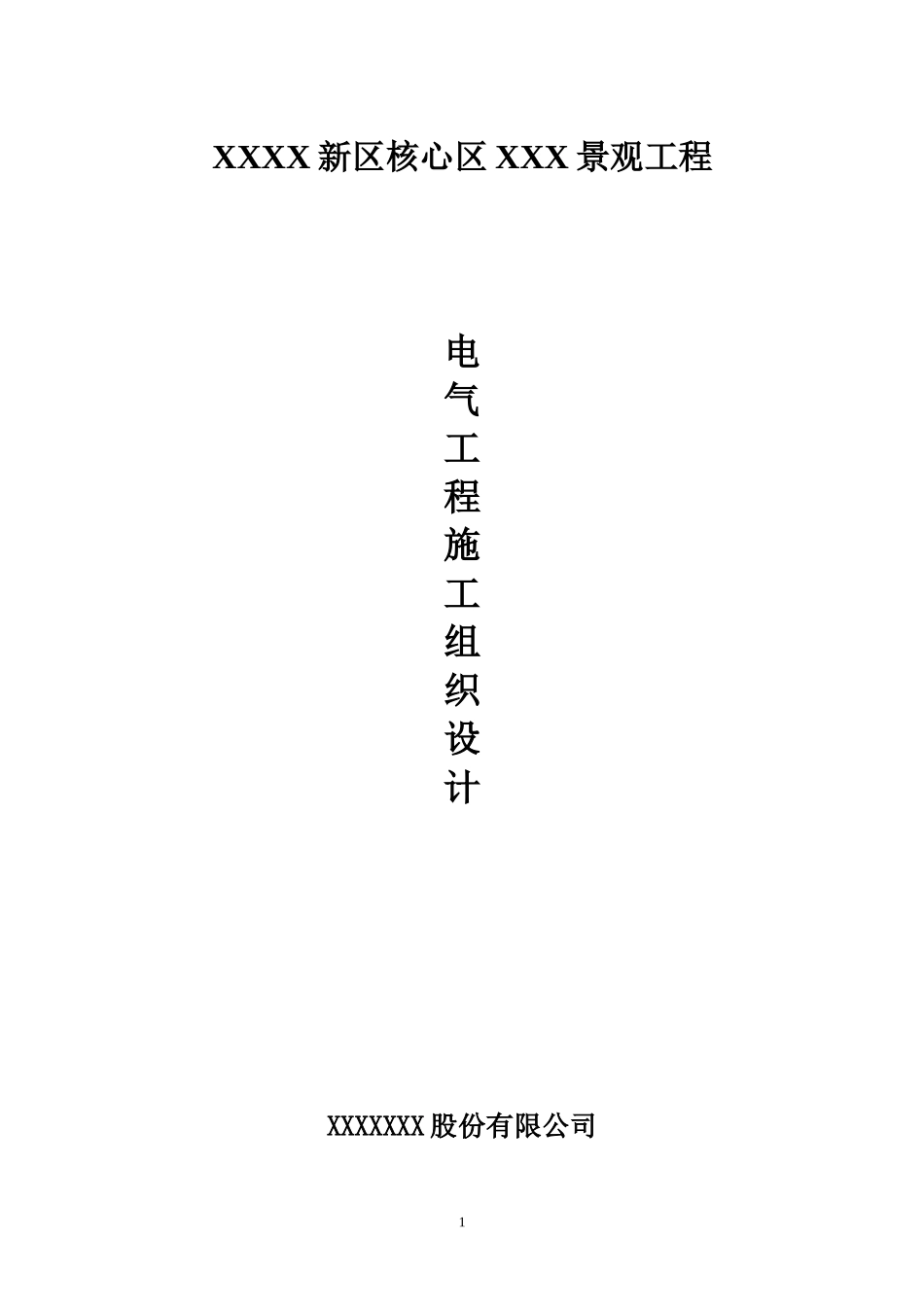

XXXX新区核心区XXX景观工程电气工程施工组织设计XXXXXXX股份有限公司12第一章工程概况1.工程名称：嘉祥祥城新区核心区南广场景观工程2.工程地点：嘉祥县行政广场位于老赵王河与机场路之间，呈祥大道南北两侧，总面积65.36公顷。3.工程内容：室外电力电缆敷设、室外通信管道敷设及路灯景观电气照明系统及室外背景音乐电气系统。4.工期要求：合同计划工期为60日历天，计划于2013年6月1日进场施工，2013年7月31日完成。5.质量标准：达到国家、行业和地方现行标准、规范要求，工程质量等级为合格，并满足业主要求。第二章施工方案编制依据及采用的技术规范1、XXXXX广场南区电气工程施工图2、建设单位提供的设计资料及要求3、《民用建筑电气设计规范》JGJ16-20084、《城市道路照明设计标准》CJJ45-20065、《10KV及以下变电所设计规范》GB50053-946、《电力工程电缆设计规范》GB50217-20077、《35KV及以下电力电缆敷设》94D101-58、《电力电缆井设计安装》07SD101-89、《通信管道与通信工程设计规范》YD5007-200310、《地下通道电缆敷设》05X101-211、建设工程施工现场供用电安全规范GB50104-9312、建筑电气工程施工质量验收规范GB50303-2002第三章电气施工准备及安装一、施工准备1、技术准备：施工前专业工长应熟悉设计图纸及设计意图，班组成员认真领会各自的施工内容。由工长有针对性的对图纸的重点部分进行技术交底和讲解施工方案。如发现图纸中有疑问，应及时报告项目部领导，项目部以文件方式呈报给监理3方转呈设计方，待设计师确定重新更改设计施工方案并办理手续后，方可按更改后的图纸或方案施工，做到心中有数，不盲目施工。2、材料准备：4根据施工现场用料的先后，组织材料设备进场，材料部门应根据设计水电施工图所标材料规格并按工长所提材料详细计划表，密切配合施工进度保证材料供应。3、施工机具及劳动力准备：根据工期计划及施工进度安排好劳动力需求计划，合理搭配班组人员及技术骨干，配备好所需的小型电动工具及其他设备等。做到特种人员持证上岗。二、施工测量1.平面轴线控制该工程占地面积大，平面形状复杂，测量的难度较大，根据给定的城市坐标点，采用J2光学经纬仪投测轴线。土方开挖、回填结束后，再进行一次复测，力求轴线位移控制在10mm内。2.距离测量采用经纬仪和钢尺结合的办法进行距离测量，精度争取达到1/5000。三、电气安装工程施工基本要求各专业在施工前，做好充分准备工作。建立施工准备工作责任制，将具体施工责任落实到各专业组的有关人员，明确各专业技术负责人在施工中应负的责任。组织技术负责人和施工组长详细研究图纸、图集和规范，确定各系统单位工程的具体施工方法，提出解决施工中可能出现问题的方案，做到心中有底，有备无患。熟悉设计图纸，检查使用的电气器材是否符合国家或部分颁发现行的技术标准，如不符合，坚决更换。根据设计图纸要求，准确预埋钢管和线盒，要求管线、盒焊接牢固。对预埋的管线盒，要认真复核，并如实做好隐蔽资料。在暗管内穿入导线前，将管内的积水及杂物清出干净，所需安装的灯具的型号、规定必须符合设计要求和国家标准的规定。在灯具安装前，测量导线及电缆的绝缘电阻，要求导线不小于0.5兆欧，灯具内导线绝缘应良好，无漏电现象。所配导线无外露，导线不应排列在靠近热源的地方。线盒（箱）安装时坐标标高要正确，电管要进入盒（箱），盒（箱）孔开口合适，切口整齐。暗装插座。开关的面板要紧贴墙面，同场所高差不得超过5mm。插座面板的安装不应倾斜。面板四周应紧5贴墙面无缝隙，孔洞表面清洁。四、电气安装工程施工方法1、施工工序定点放线→挖埋管沟槽→预埋盒、箱→敷设管线→沟槽回填土→灯具与电器设备安装→电气调试2、施工方法（1）电缆敷设包括电缆定位放线、电缆沟开挖、电缆敷设、电缆沟回填几部分。电缆定位放线：先按施工图找出电缆的走向后，按图示方位打桩放线，确定电缆敷设位置、开挖宽度、深度等及灯具位置，以便于电缆连接。电缆沟开挖：采用人工挖槽，槽梆必须按1:0.33放坡，开挖出的土方堆放在沟槽的一侧。土堆边缘与沟边的距离不得小于0.5米，堆土高度不得超过1.5米，堆土时注意不得...
