园林景观给排水施工方案VIP免费

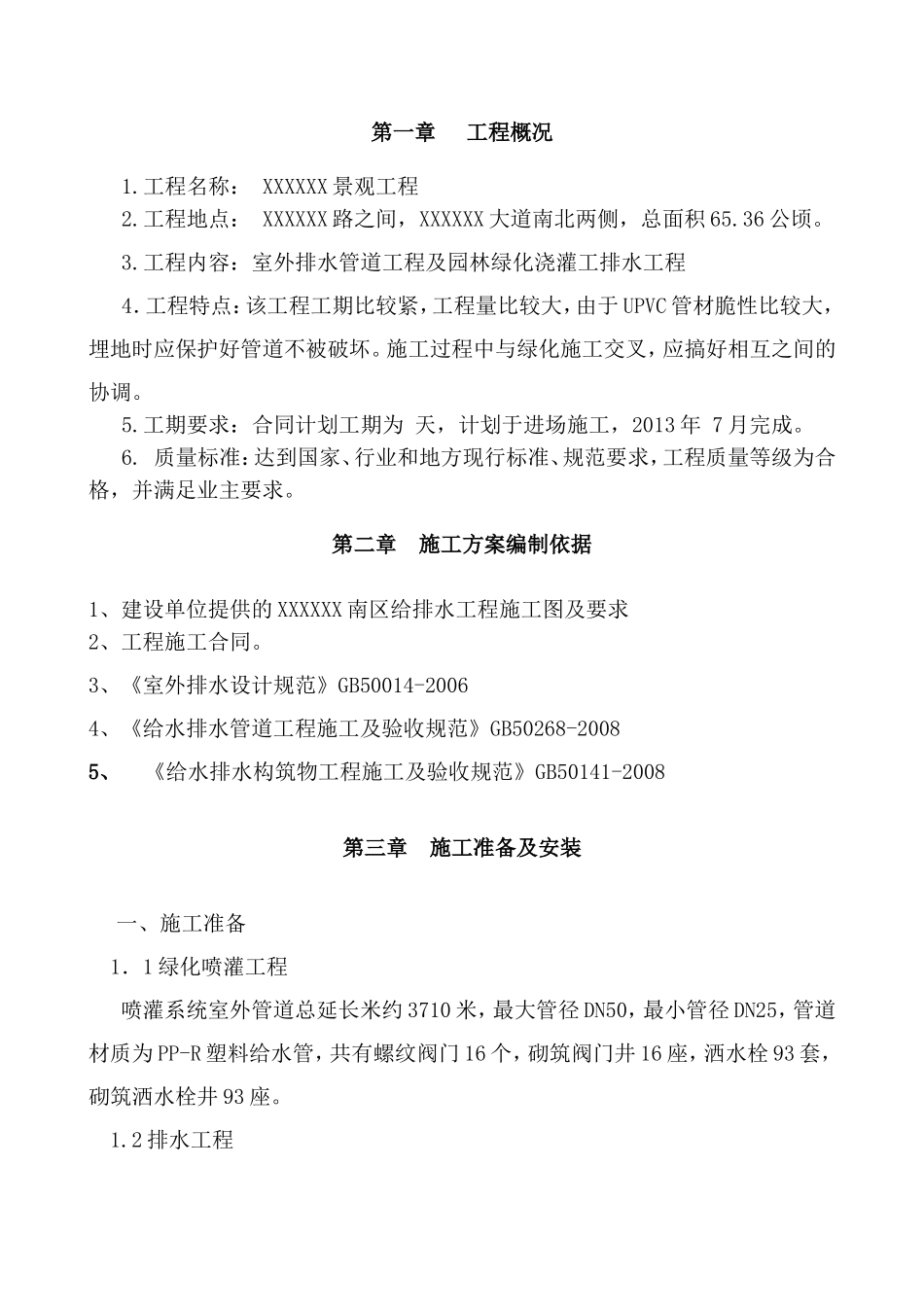

第一章工程概况1.工程名称：XXXXXX景观工程2.工程地点：XXXXXX路之间，XXXXXX大道南北两侧，总面积65.36公顷。3.工程内容：室外排水管道工程及园林绿化浇灌工排水工程4．工程特点：该工程工期比较紧，工程量比较大，由于UPVC管材脆性比较大，埋地时应保护好管道不被破坏。施工过程中与绿化施工交叉，应搞好相互之间的协调。5.工期要求：合同计划工期为天，计划于进场施工，2013年7月完成。6.质量标准：达到国家、行业和地方现行标准、规范要求，工程质量等级为合格，并满足业主要求。第二章施工方案编制依据1、建设单位提供的XXXXXX南区给排水工程施工图及要求2、工程施工合同。3、《室外排水设计规范》GB50014-20064、《给水排水管道工程施工及验收规范》GB50268-20085、《给水排水构筑物工程施工及验收规范》GB50141-2008第三章施工准备及安装一、施工准备1．1绿化喷灌工程喷灌系统室外管道总延长米约3710米，最大管径DN50，最小管径DN25，管道材质为PP-R塑料给水管，共有螺纹阀门16个，砌筑阀门井16座，洒水栓93套，砌筑洒水栓井93座。1.2排水工程室外排水管道总延长约3500米，最大管径DN600，最小管径DN200，广场排水沟884米，球场排水沟311米，共砌筑检查井23座，塑料检查井104个，雨水进水井183座，雨水暗沟沉砂池8座。1.3工程特点该工程工期比较紧，工程量比较大，由于UPVC管材脆性比较大，埋地时应保护好管道不被破坏。施工过程中与绿化施工交叉，应搞好相互之间的协调。二.施工部署2.1目标2.1.1工期：计划于2013年6月1日进场施工，2013年7月31日完成。2.1.2质量：确保工程施工质量符合有关验收标准和施工规范的规定。整体工程质量达优良。2.1.3安全：重大安全事故为零，一般安全事故控制在0.05%。2.1.4文明施工：达到园区关于文明施工的有关要求。2.2施工管理项目部安排专人负责管理与协调事宜；施工面在与绿化和其它专业施工协调好的情况下逐步扩展，高峰时期40人左右，开工时期15人左右。2.3施工机具由于施工区域的土质基本为回填土，管沟又不大，因此，采用人工开挖，只需小型工具即可，不要大型机械。三.施工技术要求（一）喷灌系统施工3.1施工工艺顺序施工准备（图纸会审、设计交底、方案编制、材料验收、工机具进场、技术培训）测量放线管沟开挖管沟验收管道安装分段试2压分段回填总体试压现场恢复资料整理交工验收。3.2主要施工技术措施3.2.1测量放线3.2.1.1测量仪器(1)角度测量用J2经纬仪,长度测量用50米或30米钢卷尺配合10kg拉力器进行测量.(2)水准测量或标高引测采用苏一光DSZ2配测微平板的高精度水准仪作为主控仪器,并辅以1-2台苏一光DSZ3自动安平水准仪.(3)凡进厂后的测量仪器都持有国家技术监督局认可的鉴定单位的检定合格证书.3.2.1.2测量人员(1)进场后项目部将专门设立一个测量小组,由项目技术负责人负责,下设专业人员若干名.(2)测量人员都已经过专业培训,并持证上岗.(4)测量人员与复核人员如下表:场地定位轴线引测挖土灰线沉降观测操作人员测量员测量员施工员测量员复核人员技术负责人技术负责人测量员技术负责人3.2.1.3测量标准本工程所用测量标准为<<工程测量规范>>(GB50026-93)3.2.1.4测量方法根据管道的起点、终点和转折点的设计，先在地上放出管道中线再放出开挖3边线并撒灰标明，操作顺序为：基准点确认---中线并打桩---边线并打桩---开挖3.2.1.5技术要求a．中线测量严格按设计部门和建设部门给定的桩位，施放管线中线，控制好起点、止点、平面折点和纵面折点，主点点位误差在50毫米以内。b．高程测量该工程的管道埋设，根据设计规定，为埋深0.8-1.0米，由于施工区域平面高程起伏不一，因此，以埋深度进行控制。3.2.1.6注意事项由于该喷灌系统是为绿化服务的，因此，喷灌的位置应与绿化匹配，发现问题应及时反映并申请纠正。3.2.2管道运输该管道质轻，在运输和搬运的过程中严防随手乱扔和碰撞，以免损伤管子和配件。3.2.3管沟开挖由于施工条件的限制，管沟开挖只能用人工开挖，管沟开挖的过程中，应注意不要破坏植树，每次开挖长度，应视交通流量、地形及管径和施工安排而定，一般不得超过300米，尤其是该处土质疏松，赶上下雨极易塌方，因此，挖出...
