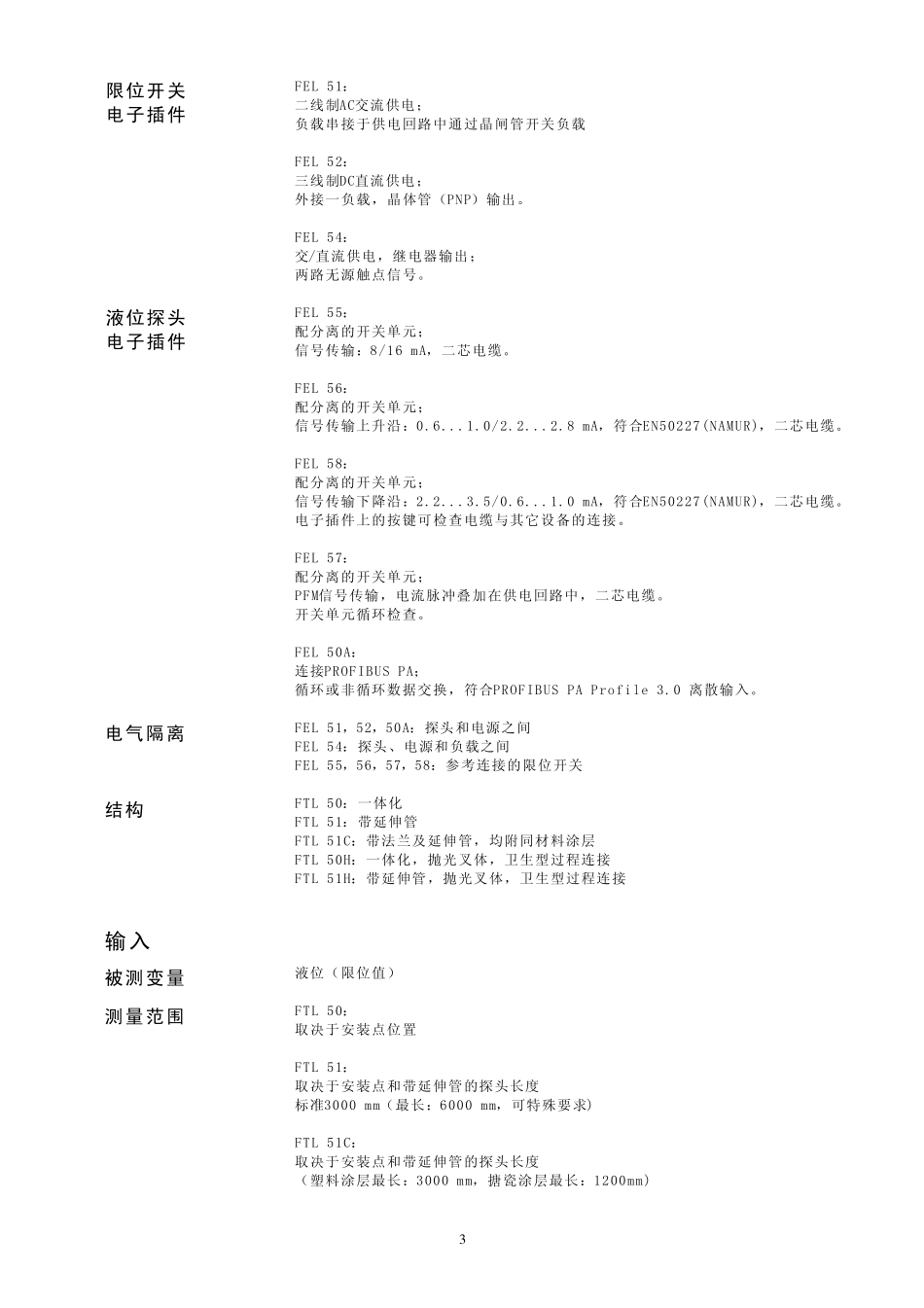

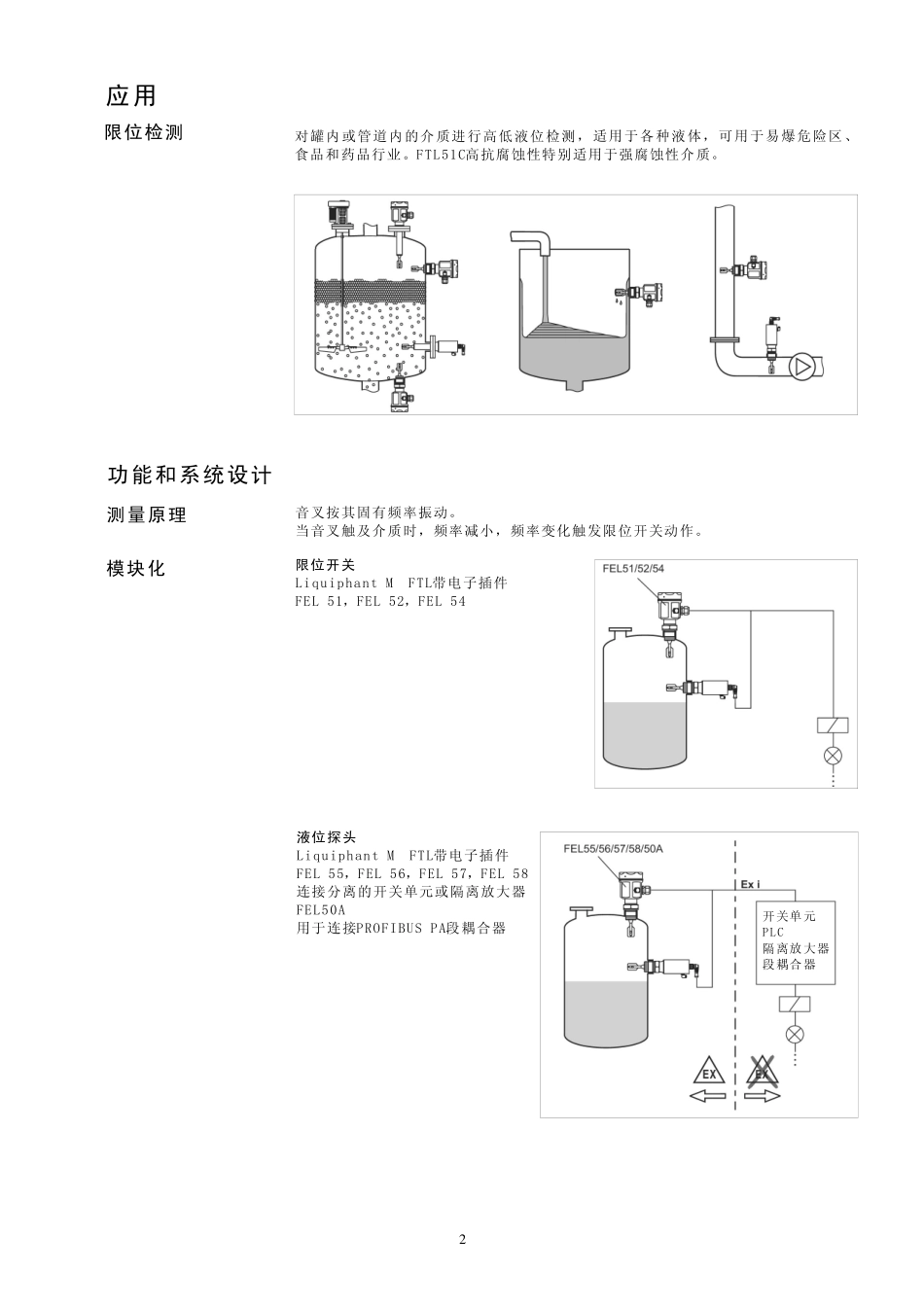

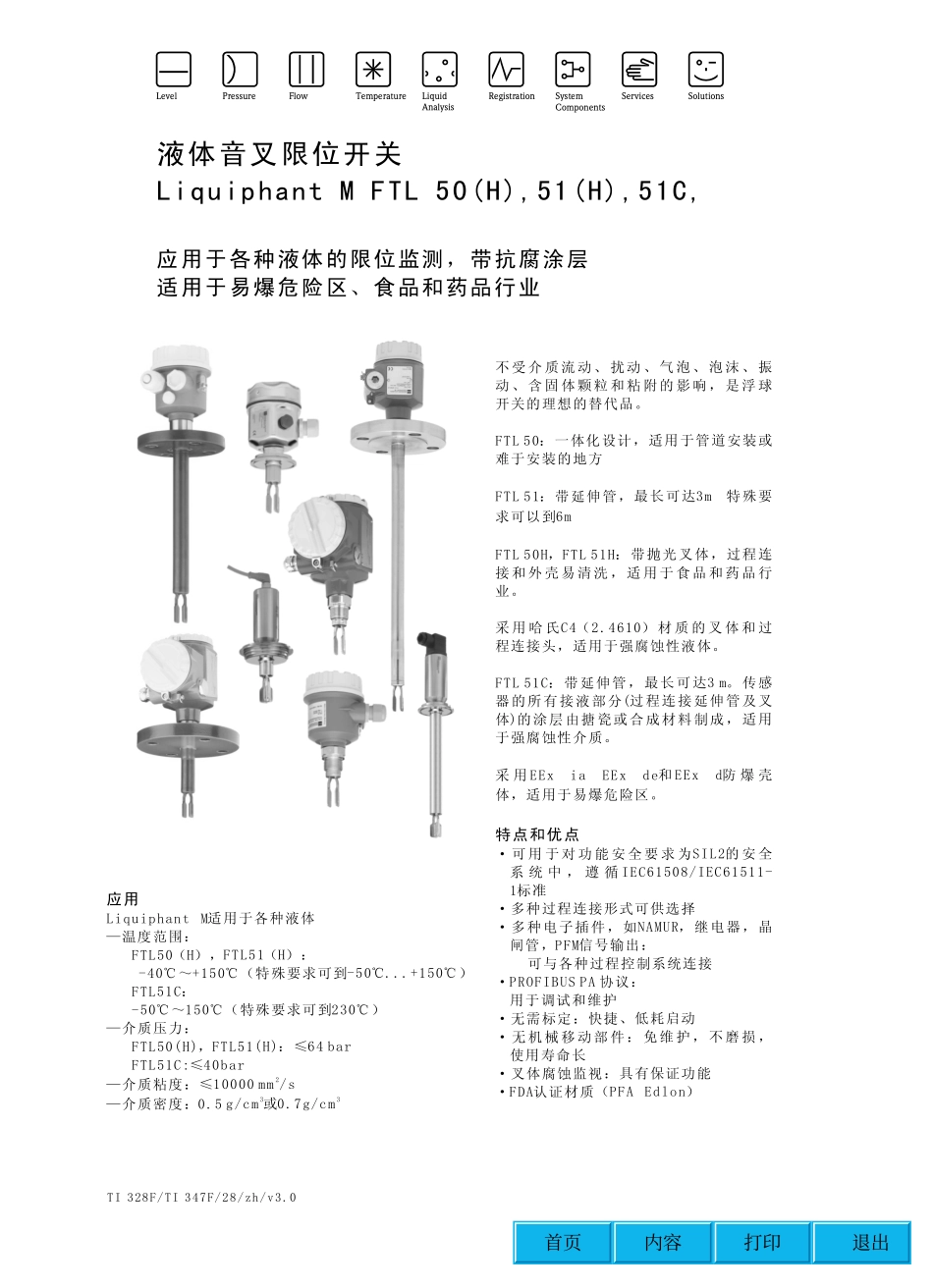

液体音叉限位开关LiquiphantMFTL50(H),51(H),51C,应用于各种液体的限位监测，带抗腐涂层适用于易爆危险区、食品和药品行业ServicesPressureFlowTemperatureLiquidAnalysisRegistrationSystemComponentsLevelSolutions不受介质流动、扰动、气泡、泡沫、振动、含固体颗粒和粘附的影响，是浮球开关的理想的替代品。FTL50：一体化设计，适用于管道安装或难于安装的地方FTL51：带延伸管，最长可达3m特殊要求可以到6mFTL50H，FTL51H：带抛光叉体，过程连接和外壳易清洗，适用于食品和药品行业。采用哈氏C4（2.4610）材质的叉体和过程连接头，适用于强腐蚀性液体。FTL51C：带延伸管，最长可达3m。传感器的所有接液部分(过程连接延伸管及叉体)的涂层由搪瓷或合成材料制成，适用于强腐蚀性介质。采用EExiaEExde和EExd防爆壳体，适用于易爆危险区。·可用于对功能安全要求为SIL2的安全系统中，遵循IEC61508/IEC61511-1标准·多种过程连接形式可供选择·多种电子插件，如NAMUR，继电器，晶闸管，PFM信号输出：可与各种过程控制系统连接·PROFIBUSPA协议：用于调试和维护·无需标定：快捷、低耗启动·无机械移动部件：免维护，不磨损，使用寿命长·叉体腐蚀监视：具有保证功能·FDA认证材质（PFAEdlon）特点和优点应用LiquiphantM适用于各种液体—温度范围：FTL50（H），FTL51（H）：-40℃～+150℃（特殊要求可到-50℃...+150℃）FTL51C：-50℃～150℃（特殊要求可到230℃）—介质压力：FTL50(H)，FTL51(H)：≤64barFTL51C:≤40bar—介质粘度：≤10000mm/s—介质密度：0.5g/cm或0.7g/cm233TI328F/TI347F/28/zh/v3.0首页内容打印退出应用限位检测对罐内或管道内的介质进行高低液位检测，适用于各种液体，可用于易爆危险区、食品和药品行业。FTL51C高抗腐蚀性特别适用于强腐蚀性介质。功能和系统设计测量原理音叉按其固有频率振动。当音叉触及介质时，频率减小，频率变化触发限位开关动作。模块化限位开关LiquiphantMFTL带电子插件FEL51，FEL52，FEL54液位探头LiquiphantMFTL带电子插件FEL55，FEL56，FEL57，FEL58连接分离的开关单元或隔离放大器FEL50A用于连接PROFIBUSP段耦合器A开关单元PLC隔离放大器段耦合器2液位探头电子插件电气隔离结构限位开关电子插件FEL51：二线制AC交流供电；负载串接于供电回路中通过晶闸管开关负载FEL52：三线制DC直流供电；外接一负载，晶体管（PNP）输出。FEL54：交/直流供电，继电器输出；两路无源触点信号。FEL55：配分离的开关单元；信号传输：8/16mA，二芯电缆。FEL56：配分离的开关单元；信号传输上升沿：0.6...1.0/2.2...2.8mA，符合50227(，二芯电缆。FEL58：配分离的开关单元；信号传输下降沿：2.2...3.5/0.6...1.0mA，符合50227(，二芯电缆。电子插件上的按键可检查电缆与其它设备的连接。FEL57：配分离的开关单元；PFM信号传输，电流脉冲叠加在供电回路中，二芯电缆。开关单元循环检查。FEL50A：连接PROFIBUSP；循环或非循环数据交换，符合PROFIBUSProfile3.0离散输入。FEL51，52，50A：探头和电源之间FEL54：探头、电源和负载之间FEL55，56，57，58：参考连接的限位开关FTL50：一体化FTL51：带延伸管FTL51C：带法兰及延伸管，均附同材料涂层FTL50H：一体化，抛光叉体，卫生型过程连接FTL51H：带延伸管，抛光叉体，卫生型过程连接液位（限位值）FTL50：取决于安装点位置FTL51：取决于安装点和带延伸管的探头长度标准3000mm（最长：6000mm，可特殊要求)FTL51C：取决于安装点和带延伸管的探头长度（塑料涂层最长：3000mm，搪瓷涂层最长：1200mm)ENNAMURENNAMURAAP))输入被测变量测量范围3二AC线制交流供电总是与负载串连！检查下列各项：·截止状态下的驻存电流（不超过3.8mA）·低电压时—截至状态时，电子插件端口电压至少为19V—导通状态时，电子插件上电压降不超过12V·如继电器的吸合电流低于3.8mA，需并联一个电阻(可选购RC组容吸收电路模块)·当选择继电器时，注意其吸合功率/额定功率（见可连接的负载）电气连接输出信号报警信号连接负载交流电子插件FEL51·可用继电器吸合功率/额定功率＞2.5VA，253V（10mA）最小0.5VA，24V(20mA)·继电器吸合功...
