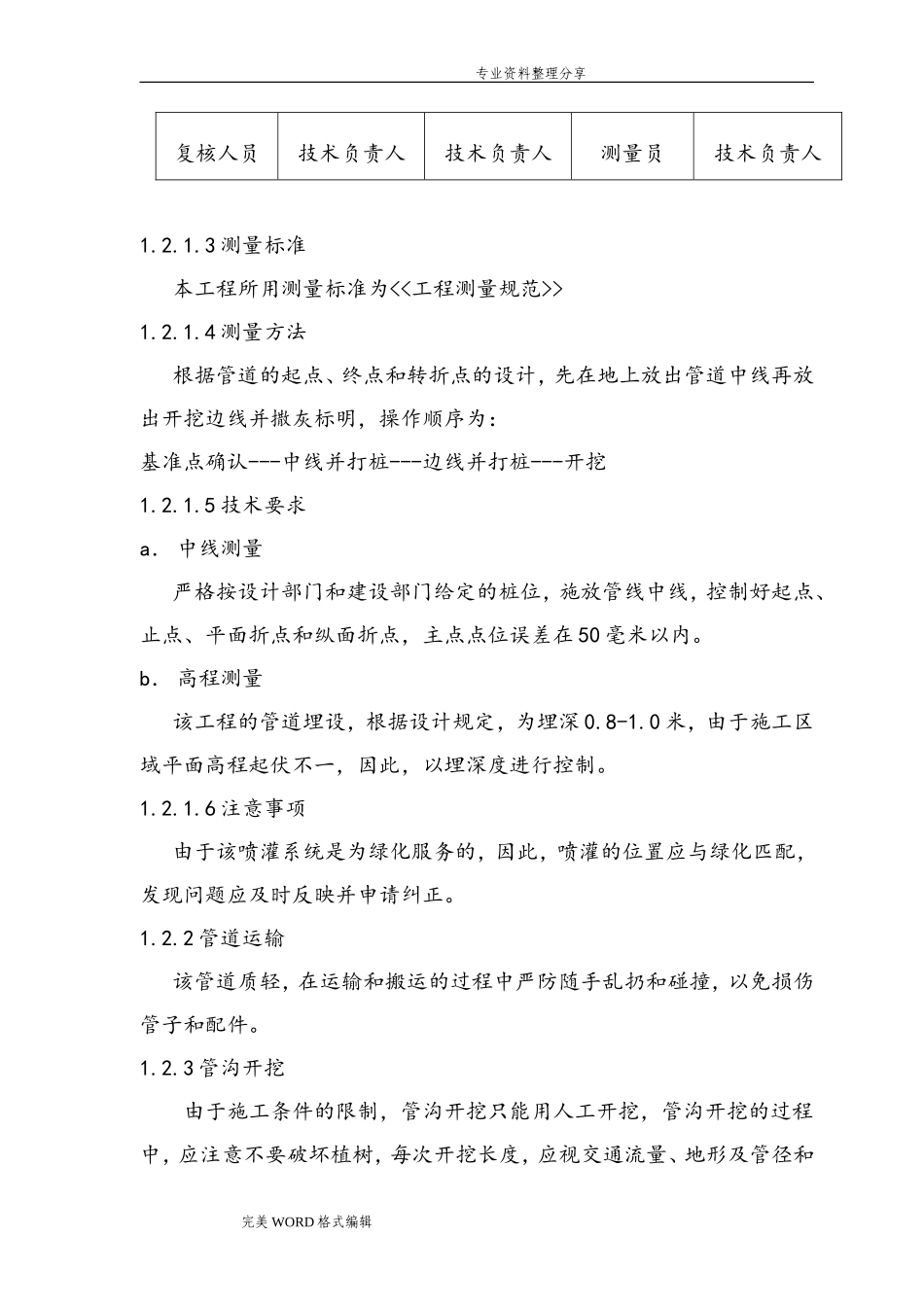

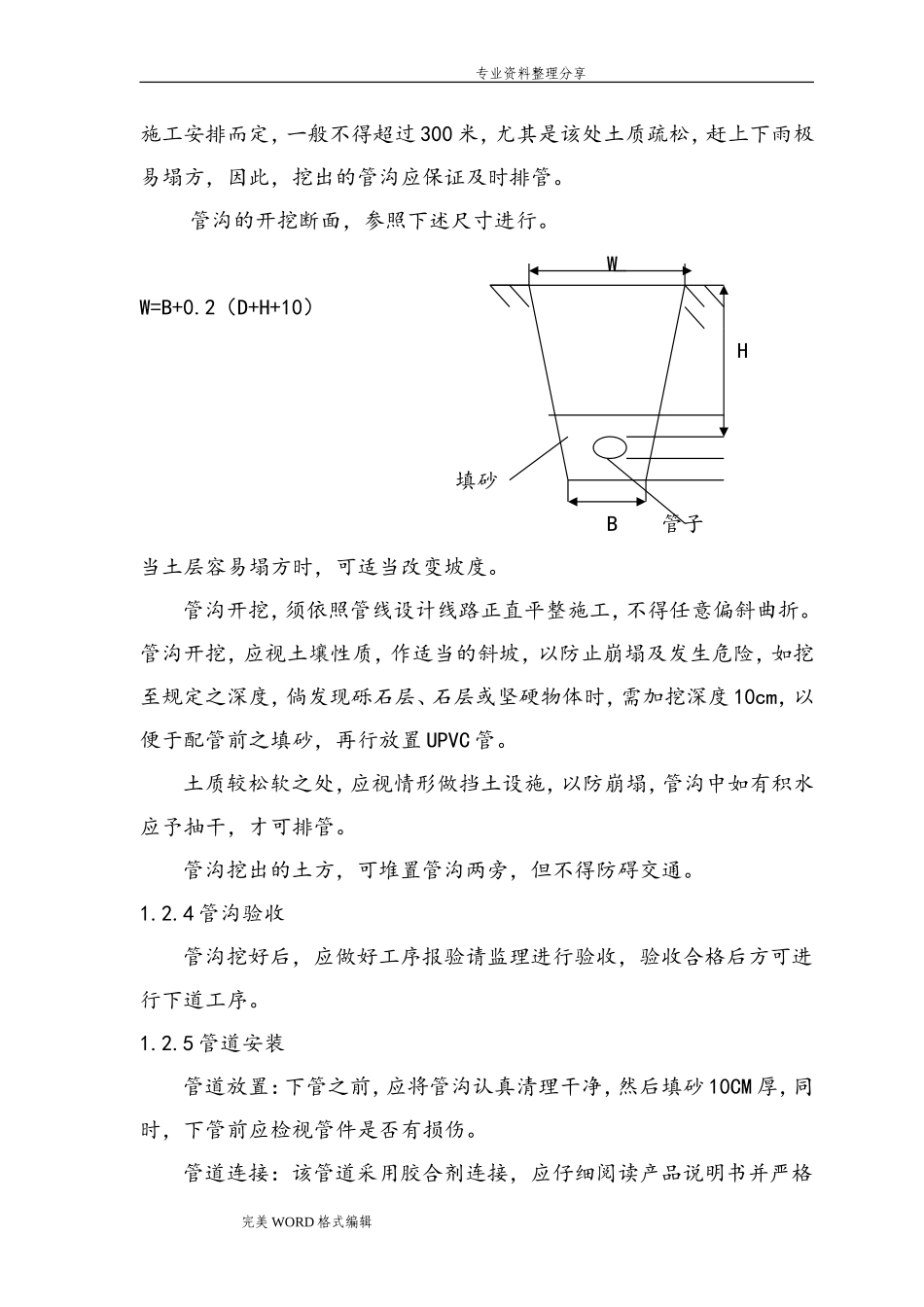

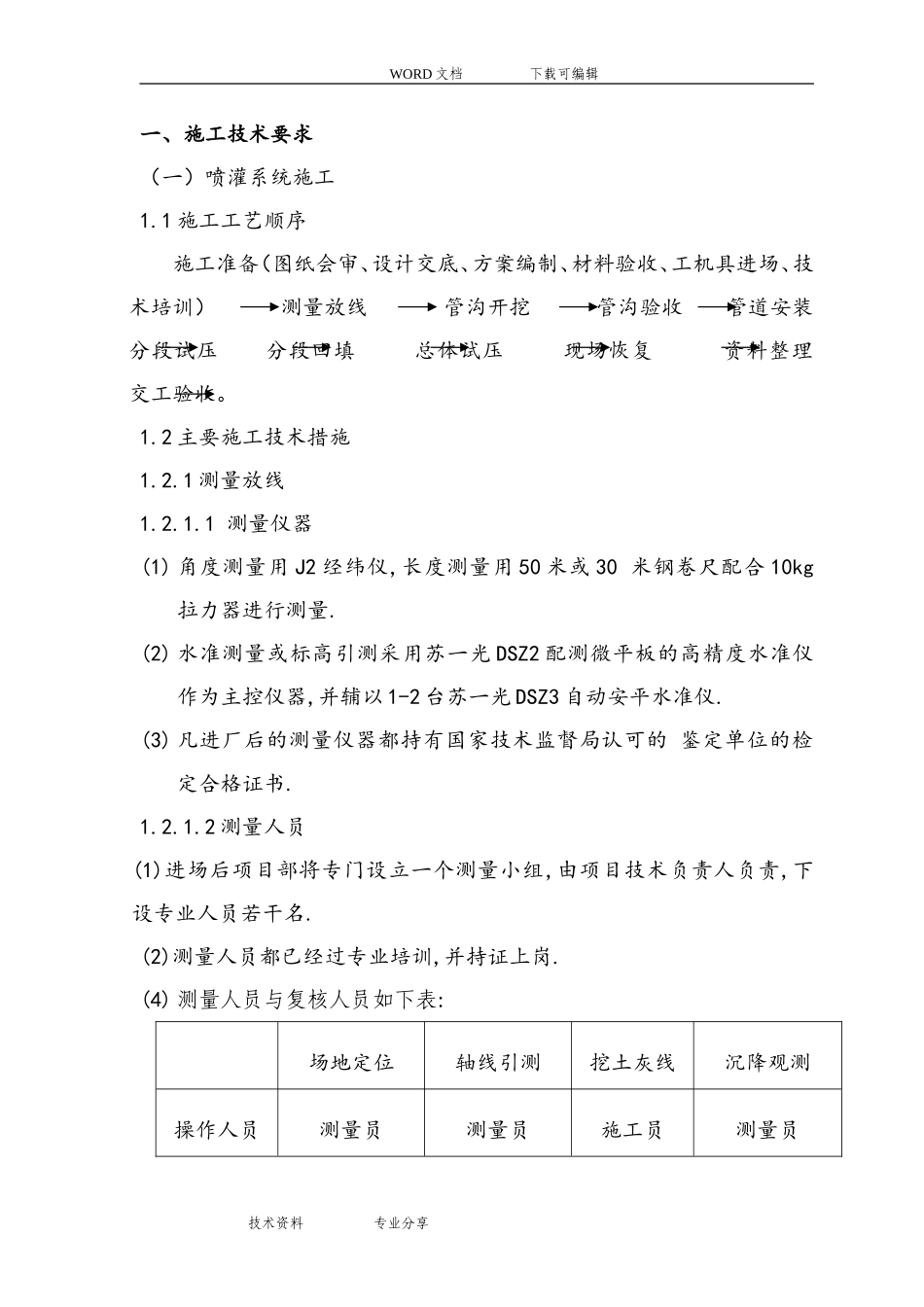

WORD文档下载可编辑一、施工技术要求（一）喷灌系统施工1.1施工工艺顺序施工准备（图纸会审、设计交底、方案编制、材料验收、工机具进场、技术培训）测量放线管沟开挖管沟验收管道安装分段试压分段回填总体试压现场恢复资料整理交工验收。1.2主要施工技术措施1.2.1测量放线1.2.1.1测量仪器(1)角度测量用J2经纬仪,长度测量用50米或30米钢卷尺配合10kg拉力器进行测量.(2)水准测量或标高引测采用苏一光DSZ2配测微平板的高精度水准仪作为主控仪器,并辅以1-2台苏一光DSZ3自动安平水准仪.(3)凡进厂后的测量仪器都持有国家技术监督局认可的鉴定单位的检定合格证书.1.2.1.2测量人员(1)进场后项目部将专门设立一个测量小组,由项目技术负责人负责,下设专业人员若干名.(2)测量人员都已经过专业培训,并持证上岗.(4)测量人员与复核人员如下表:场地定位轴线引测挖土灰线沉降观测操作人员测量员测量员施工员测量员技术资料专业分享专业资料整理分享复核人员技术负责人技术负责人测量员技术负责人1.2.1.3测量标准本工程所用测量标准为<<工程测量规范>>1.2.1.4测量方法根据管道的起点、终点和转折点的设计，先在地上放出管道中线再放出开挖边线并撒灰标明，操作顺序为：基准点确认---中线并打桩---边线并打桩---开挖1.2.1.5技术要求a．中线测量严格按设计部门和建设部门给定的桩位，施放管线中线，控制好起点、止点、平面折点和纵面折点，主点点位误差在50毫米以内。b．高程测量该工程的管道埋设，根据设计规定，为埋深0.8-1.0米，由于施工区域平面高程起伏不一，因此，以埋深度进行控制。1.2.1.6注意事项由于该喷灌系统是为绿化服务的，因此，喷灌的位置应与绿化匹配，发现问题应及时反映并申请纠正。1.2.2管道运输该管道质轻，在运输和搬运的过程中严防随手乱扔和碰撞，以免损伤管子和配件。1.2.3管沟开挖由于施工条件的限制，管沟开挖只能用人工开挖，管沟开挖的过程中，应注意不要破坏植树，每次开挖长度，应视交通流量、地形及管径和完美WORD格式编辑专业资料整理分享施工安排而定，一般不得超过300米，尤其是该处土质疏松，赶上下雨极易塌方，因此，挖出的管沟应保证及时排管。管沟的开挖断面，参照下述尺寸进行。WW=B+0.2（D+H+10）H填砂B管子当土层容易塌方时，可适当改变坡度。管沟开挖，须依照管线设计线路正直平整施工，不得任意偏斜曲折。管沟开挖，应视土壤性质，作适当的斜坡，以防止崩塌及发生危险，如挖至规定之深度，倘发现砾石层、石层或坚硬物体时，需加挖深度10cm，以便于配管前之填砂，再行放置UPVC管。土质较松软之处，应视情形做挡土设施，以防崩塌，管沟中如有积水应予抽干，才可排管。管沟挖出的土方，可堆置管沟两旁，但不得防碍交通。1.2.4管沟验收管沟挖好后，应做好工序报验请监理进行验收，验收合格后方可进行下道工序。1.2.5管道安装管道放置：下管之前，应将管沟认真清理干净，然后填砂10CM厚，同时，下管前应检视管件是否有损伤。管道连接：该管道采用胶合剂连接，应仔细阅读产品说明书并严格完美WORD格式编辑专业资料整理分享按照操作规程进行，涂胶之前，应将管头清理干净。管子切割时，可采用手锯或砂轮电动锯子，管子要修园时，可使用平面锉刀或半圆锉刀修理。施工保护：在安装期间，须防止石块或其它坚硬物体坠入管沟，以免管子受损。工作暂停或休息时，一切管口均须封堵，以防不洁之物进入管内，水管装接完尚未试压前，应将管身部分先行覆土，以求保护。1.2.6分段试压为了让施工面及时得到恢复，并不影响其它专业施工，采取分段试压的方式，试压一段恢复一段，试验压力为0。9Mpa，试压介质为净水，试压时应将管内空气排尽，并缓缓升压，达到试验压力后，停压30分钟，以无压降为合格。试压段之间的接头处不回填并作好标记，留待最终验收时检查。1.2.7回填（填砂、填土）填砂前，沟底须先予整理平坦，不得留有突出的石头，而沟底填砂厚度应在10CM以上。回填时，如原管沟的挖方为沙或沙土，即以原挖出砂或沙土回填，如原挖方为土石方，则管底一律填10CM的沙，配管后管顶亦要填砂10-30CM，然后上方再覆土，如以原挖出之沙或沙土回填，管顶30CM内，不得有石块等杂...
