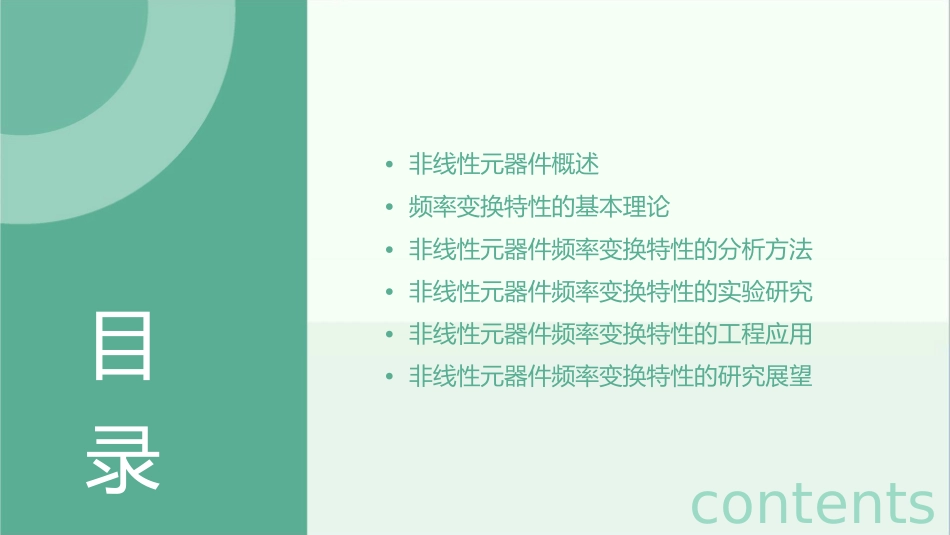

非线性元器件频率变换特性的分析方法课件•非线性元器件概述•频率变换特性的基本理论•非线性元器件频率变换特性的分析方法•非线性元器件频率变换特性的实验研究•非线性元器件频率变换特性的工程应用•非线性元器件频率变换特性的研究展望目录contents01非线性元器件概述非线性元器件的定义与分类定义非线性元器件是指其输入与输出之间存在非线性关系的电子元件。分类按照不同的分类标准，非线性元器件可以分为多种类型，如按照功能可以分为电压控制型、电流控制型、功率控制型等。非线性元器件的基本特性静态特性非线性元器件的静态特性是指输入信号为零时，元件的初始状态和参数。动态特性非线性元器件的动态特性是指输入信号不为零时，元件的响应特性和参数变化。非线性元器件的应用领域通信领域非线性元器件在通信领域中广泛应用于信号调制解调、频谱搬移等方面。雷达系统非线性元器件在雷达系统中用于实现频率捷变、脉冲压缩等功能。音频处理非线性元器件在音频处理领域中用于实现失真效果、均衡器等音效处理。02频率变换特性的基本理论频率变换的基本概念频率变换是指将一个信号的频率域特性进行变换，以实现信号处理、传输和测量等应用。线性与非线性频率变换特性可以分为线性与非线性两种类型，其中非线性元器件的频率变换特性在实际应用中具有广泛的应用价值。频率变换的原理和方法傅里叶变换通过傅里叶变换可以将时域信号转换为频域信号，从而分析信号的频率特性。拉普拉斯变换和Z变换这两种变换方法可以用于分析信号的复频域特性，对于非线性系统的分析具有重要意义。频率变换特性的影响因素元件参数环境因素非线性元器件的参数如电阻、电容、电感等对频率变换特性有重要影响。如温度、湿度等环境因素也会对非线性元器件的频率变换特性产生影响。输入信号的幅度和频率输入信号的幅度和频率会对非线性元器件的频率变换特性产生影响。03非线性元器件频率变换特性的分析方法时域分析法瞬态分析通过求解非线性微分方程，研究非线性元器件在输入信号激励下的瞬态响应特性。稳定性分析判断非线性系统的稳定性，分析系统在不同输入信号下的动态行为。频域分析法频率响应分析通过频率响应函数描述非线性元器件在不同频率下的输出响应特性。谐波平衡法利用谐波平衡法分析非线性系统的稳态响应，求解非线性微分方程的近似解。状态空间分析法状态方程建立根据非线性元器件的物理特性，建立状态空间方程。动态行为分析通过求解状态空间方程，分析非线性元器件的动态行为和稳定性。04非线性元器件频率变换特性的实验研究实验设备与实验方法实验设备实验方法信号发生器、非线性元器件、示波器、频谱分析仪等。通过信号发生器产生不同频率和幅度的信号，输入非线性元器件，观察输出信号的频率变换特性，使用示波器和频谱分析仪进行信号分析和处理。VS实验结果与分析实验结果结果分析通过实验观察到非线性元器件在不同输入信对实验结果进行详细分析，研究非线性元器件的频率变换规律，探讨其产生非线性效应的物理机制，为非线性电路和系统设计提供理论支持。号下的频率变换特性，包括信号的幅度、频率、相位等参数的变化。实验结论与展望实验结论展望通过实验研究，得出非线性元器件频率变换特性的规律和影响因素，为实际应用中非线性电路和系统的设计和优化提供依据。进一步深入研究非线性元器件在不同条件下的频率变换特性，探索新的非线性效应和电路结构，为非线性电路和系统的创新发展提供更多可能性。05非线性元器件频率变换特性的工程应用在通信系统中的应用信号调制与解调非线性元器件的频率变换特性在通信系统中用于信号的调制与解调，实现信号频谱的搬移和调制。信号处理与滤波利用非线性元器件的频率变换特性，可以对通信信号进行滤波、去噪、增强等处理，提高信号质量。频谱管理与频谱感知非线性元器件的频率变换特性在频谱管理中用于频谱感知和频谱共享，实现频谱的高效利用。在电力电子系统中的应用谐波抑制与功率因数校正利用非线性元器件的频率变换特性，可以抑制谐波干扰，提高功率因数，改善电能质量。逆变器与整流器非线性元器件的频率变换特性在电力电子系统中用...
