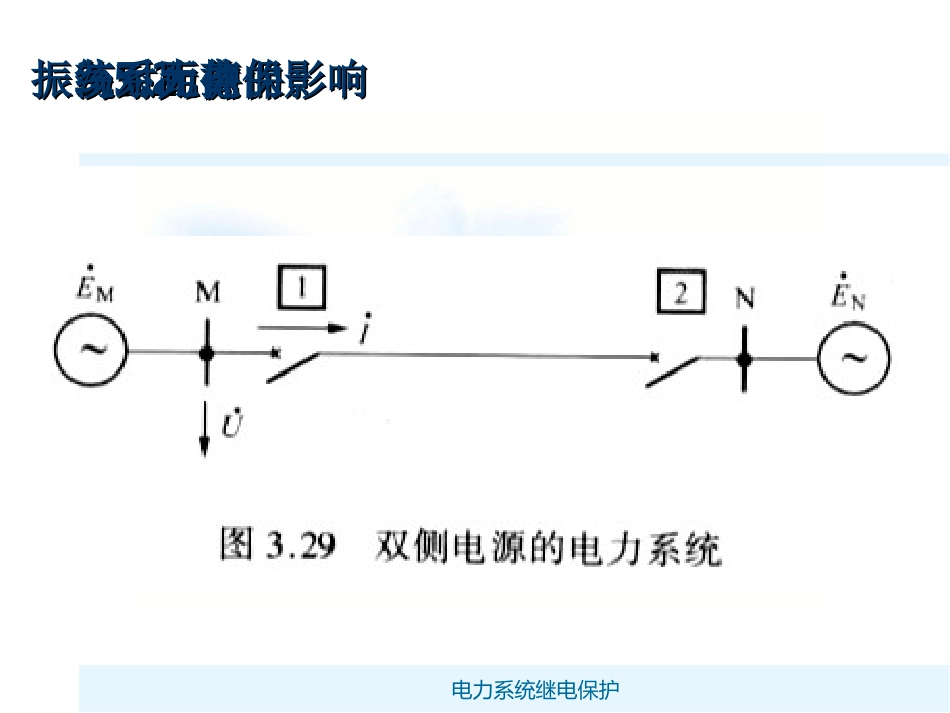

南京信息工程大学南京信息工程大学电气工程与自动化系电气工程与自动化系电力系统继电保护电力系统继电保护3.53.5距离保护的振荡闭锁距离保护的振荡闭锁电力系统继电保护3.5.13.5.1振荡闭锁的概念振荡闭锁的概念–电力系统振荡时电动势间夹角δ可能在0°～360°变化电压、电流、功率大小和方向、距离保护的测量阻抗都作周期性变化，保护可能误动–振荡：不正常运行状态，不是故障通过调节自行恢复，或由振荡解列装置解开失步的系统若保护装置误动，扩大事故范围防止系统振荡时保护误动的措施：振荡闭锁电力系统继电保护3.5.23.5.2电力系统振荡对距离保护元件的影响电力系统振荡对距离保护元件的影响电力系统继电保护3.5.23.5.2电力系统振荡对距离保护元件的影响电力系统振荡对距离保护元件的影响(1)jMNMMMMNNNEEEeEIZZZUEIZUEIZ电压、电流的变化规律电压、电流的变化规律电力系统继电保护3.5.23.5.2电力系统振荡对距离保护元件的影响电力系统振荡对距离保护元件的影响2sin22sin2MMEEEEIZZ电压、电流的变化规律电压、电流的变化规律电力系统继电保护3.5.23.5.2电力系统振荡对距离保护元件的影响电力系统振荡对距离保护元件的影响测量阻抗的变化规律测量阻抗的变化规律11211cossin1211()22211()222MMMMmMMMMMjMjmMMUEIZZIIEZZZIeejjctgZZZjZctgZjZctg当当δδ由由0º0º变化到变化到360º360º，测量阻抗，测量阻抗ZmZm的末端沿着的末端沿着OO’OO’自右向左移动自右向左移动电力系统继电保护3.5.23.5.2电力系统振荡对距离保护元件的影响电力系统振荡对距离保护元件的影响振荡时，测量振荡时，测量阻抗可能进入阻抗可能进入动作区，造成动作区，造成阻抗元件的误阻抗元件的误动作。动作。电力系统继电保护3.5.23.5.2电力系统振荡对距离保护元件的影响电力系统振荡对距离保护元件的影响–电力系统振荡与短路时电气量的差异振荡时，三相对称，没有负序和零序分量短路时，出现负序分量或零序分量振荡时，电气量呈周期性变化，变化速度慢短路时，电气量突然变化，速度很快振荡时，阻抗元件一个周期内动作和返回各一次短路时，阻抗元件可能动作，可能不动作电力系统继电保护3.5.33.5.3距离保护的振荡闭锁措施距离保护的振荡闭锁措施–距离保护的振荡闭锁措施，应满足以下基本要求：系统全相或非全相振荡时，保护装置不应误动作跳闸全相或非全相振荡过程中，发生各种类型的不对称故障，保护装置应有选择性地动作跳闸全相振荡过程中再发生三相故障，保护装置应可靠动作跳闸，并允许带有延时电力系统继电保护3.5.33.5.3距离保护的振荡闭锁措施距离保护的振荡闭锁措施（一）利用负序、零序分量或电流突然变化，短时开放保护，实现振荡闭锁电力系统继电保护3.5.33.5.3距离保护的振荡闭锁措施距离保护的振荡闭锁措施–TDW称为振荡闭锁的开放时间，或称允许动作时间，它的选择要兼顾两个原则：区内故障时，要保证保护I段有足够的时间可靠跳闸，保护II段能够可靠启动并实现自保持，因而时间不能太短，一般不小于0.1s区外故障时，测量阻抗不会在此时间内进入动作区，因而时间不能太长，一般不大于0.3s–通常取0.15s（一）利用负序、零序分量或电流突然变化，短时开放保护，实现振荡闭锁电力系统继电保护3.5.33.5.3距离保护的振荡闭锁措施距离保护的振荡闭锁措施–故障判断元件，又可称为启动元件，用来完成系统是否发生短路的判断。仅需判断系统是否发生了短路不需要判出短路的远近及方向要求：灵敏度高、动作速度快，系统振荡时不误动作–常用的方法：反映电压、电流中负序分量或零序分量反映电流突变量（一）利用负序、零序分量或电流突然变化，短时开放保护，实现振荡闭锁电力系统继电保护3.5.33.5.3距离保护的振荡闭锁措施距离保护的振荡闭锁措施（二）利用阻抗变化率的不同构成振荡闭锁–根据测量阻抗的变化速度不同，可构成振荡闭锁原理短路故障时...
