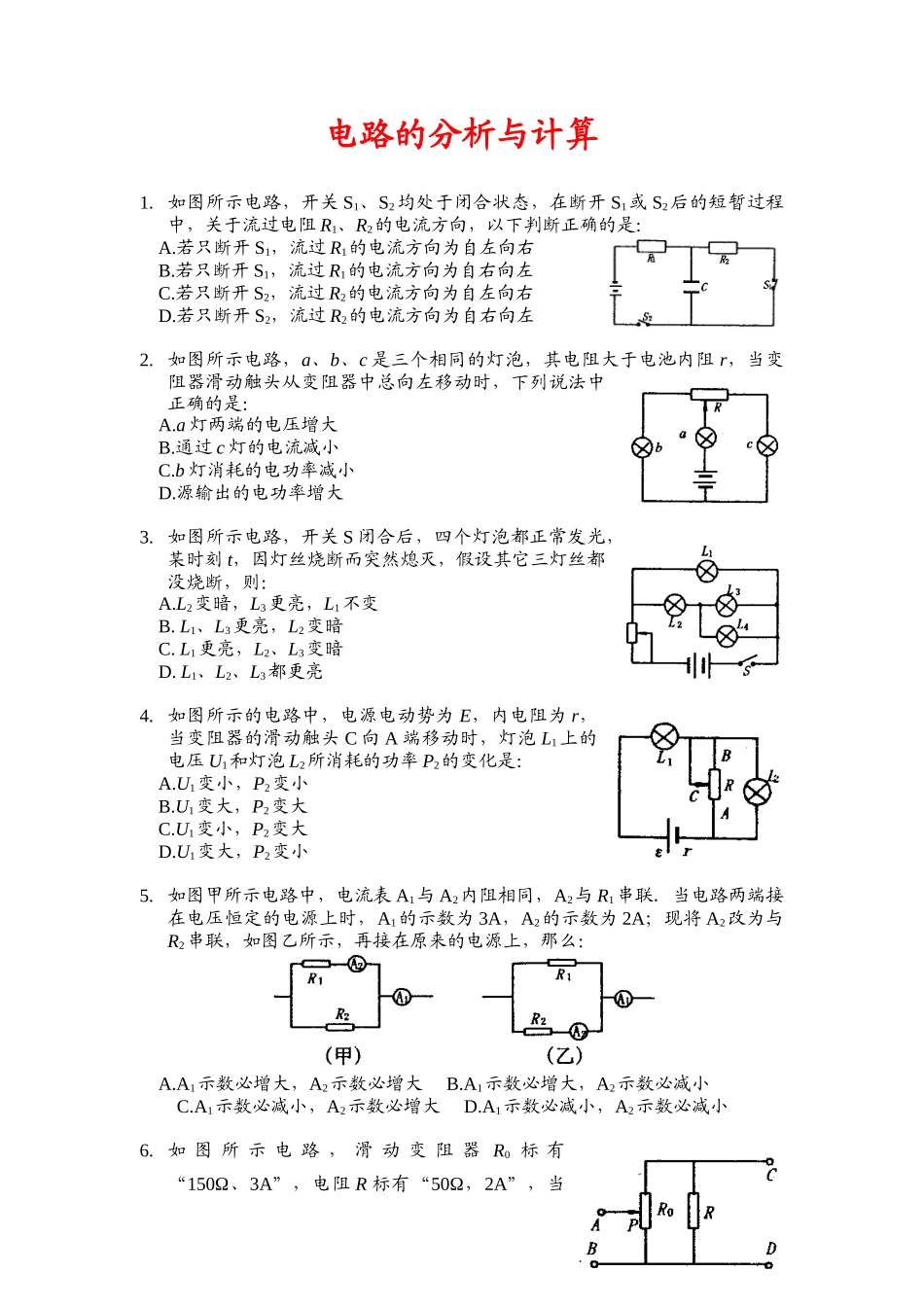

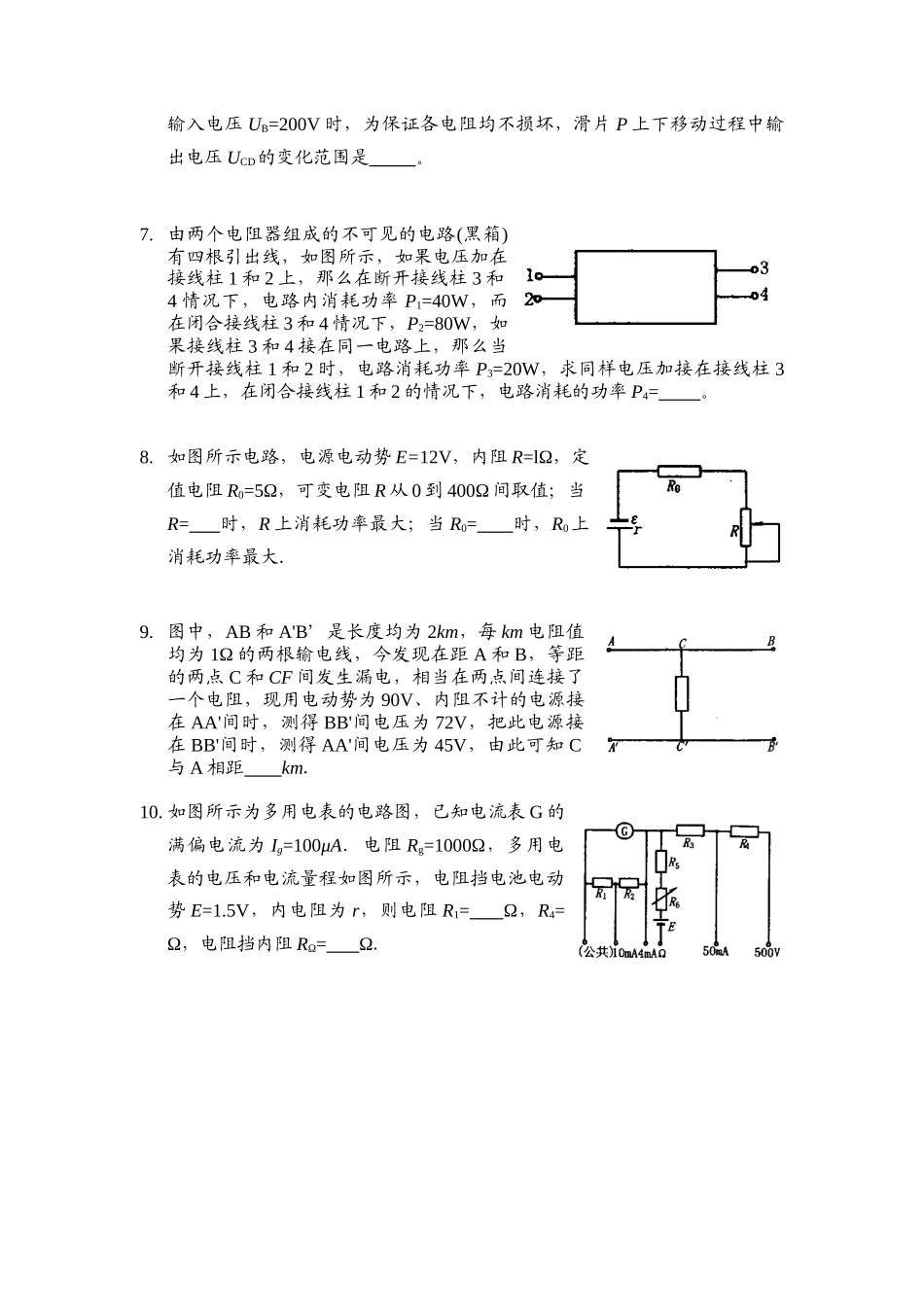

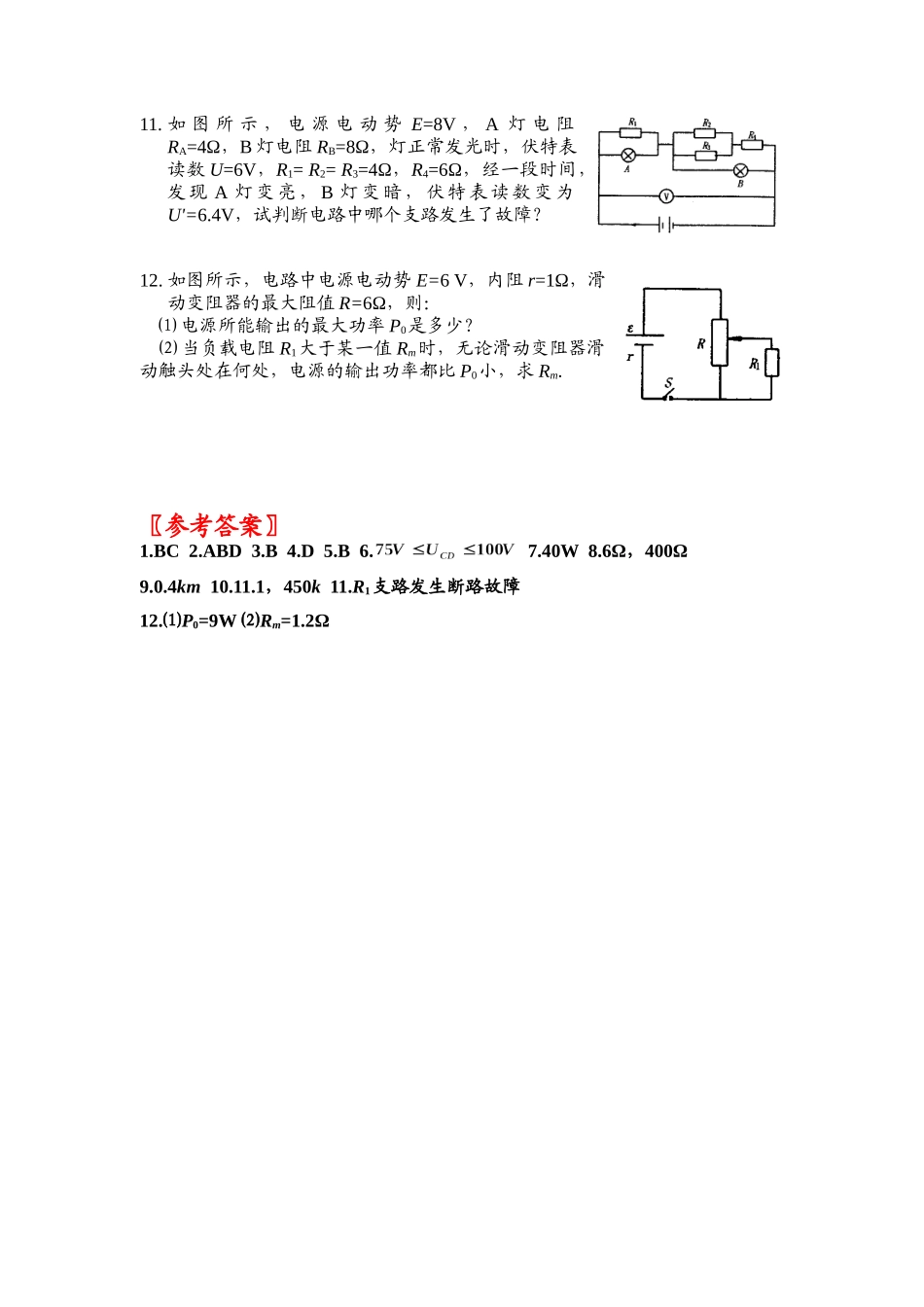

电路的分析与计算1.如图所示电路，开关S1、S2均处于闭合状态，在断开S1或S2后的短暂过程中，关于流过电阻R1、R2的电流方向，以下判断正确的是：A.若只断开S1，流过R1的电流方向为自左向右B.若只断开S1，流过R1的电流方向为自右向左C.若只断开S2，流过R2的电流方向为自左向右D.若只断开S2，流过R2的电流方向为自右向左2.如图所示电路，a、b、c是三个相同的灯泡，其电阻大于电池内阻r，当变阻器滑动触头从变阻器中总向左移动时，下列说法中正确的是：A.a灯两端的电压增大B.通过c灯的电流减小C.b灯消耗的电功率减小D.源输出的电功率增大3.如图所示电路，开关S闭合后，四个灯泡都正常发光，某时刻t，因灯丝烧断而突然熄灭，假设其它三灯丝都没烧断，则：A.L2变暗，L3更亮，L1不变B.L1、L3更亮，L2变暗C.L1更亮，L2、L3变暗D.L1、L2、L3都更亮4.如图所示的电路中，电源电动势为E，内电阻为r，当变阻器的滑动触头C向A端移动时，灯泡L1上的电压U1和灯泡L2所消耗的功率P2的变化是：A.U1变小，P2变小B.U1变大，P2变大C.U1变小，P2变大D.U1变大，P2变小5.如图甲所示电路中，电流表A1与A2内阻相同，A2与R1串联．当电路两端接在电压恒定的电源上时，A1的示数为3A，A2的示数为2A；现将A2改为与R2串联，如图乙所示，再接在原来的电源上，那么：A.A1示数必增大，A2示数必增大B.A1示数必增大，A2示数必减小C.A1示数必减小，A2示数必增大D.A1示数必减小，A2示数必减小6.如图所示电路，滑动变阻器R0标有“150Ω、3A”，电阻R标有“50Ω，2A”，当输入电压UB=200V时，为保证各电阻均不损坏，滑片P上下移动过程中输出电压UCD的变化范围是。7.由两个电阻器组成的不可见的电路(黑箱)有四根引出线，如图所示，如果电压加在接线柱1和2上，那么在断开接线柱3和4情况下，电路内消耗功率P1=40W，而在闭合接线柱3和4情况下，P2=80W，如果接线柱3和4接在同一电路上，那么当断开接线柱1和2时，电路消耗功率P3=20W，求同样电压加接在接线柱3和4上，在闭合接线柱1和2的情况下，电路消耗的功率P4=。8.如图所示电路，电源电动势E=12V，内阻R=lΩ，定值电阻R0=5Ω，可变电阻R从0到400Ω间取值；当R=时，R上消耗功率最大；当R0=时，R0上消耗功率最大．9.图中，AB和A'B’是长度均为2km，每km电阻值均为1Ω的两根输电线，今发现在距A和B，等距的两点C和CF间发生漏电，相当在两点间连接了一个电阻，现用电动势为90V、内阻不计的电源接在AA'间时，测得BB'间电压为72V，把此电源接在BB'间时，测得AA'间电压为45V，由此可知C与A相距km．10.如图所示为多用电表的电路图，已知电流表G的满偏电流为Ig=100μA．电阻Rg=1000Ω，多用电表的电压和电流量程如图所示，电阻挡电池电动势E=1.5V，内电阻为r，则电阻R1=Ω，R4=Ω，电阻挡内阻RΩ=Ω．11.如图所示，电源电动势E=8V，A灯电阻RA=4Ω，B灯电阻RB=8Ω，灯正常发光时，伏特表读数U=6V，R1=R2=R3=4Ω，R4=6Ω，经一段时间，发现A灯变亮，B灯变暗，伏特表读数变为U'=6.4V，试判断电路中哪个支路发生了故障？12.如图所示，电路中电源电动势E=6V，内阻r=1Ω，滑动变阻器的最大阻值R=6Ω，则：⑴电源所能输出的最大功率P0是多少？⑵当负载电阻R1大于某一值Rm时，无论滑动变阻器滑动触头处在何处，电源的输出功率都比P0小，求Rm.〖参考答案〗1.BC2.ABD3.B4.D5.B6.7.40W8.6Ω，400Ω9.0.4km10.11.1，450k11.R1支路发生断路故障12.⑴P0=9W⑵Rm=1.2Ω
