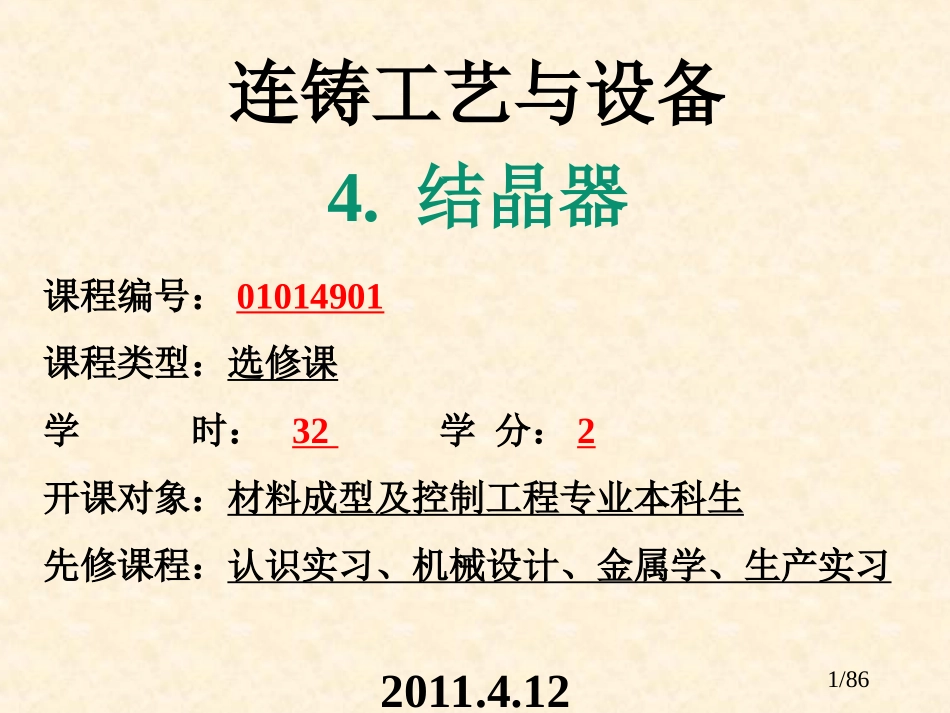

1/86连铸工艺与设备4.结晶器课程编号：01014901课程类型：选修课学时：32学分：2开课对象：材料成型及控制工程专业本科生先修课程：认识实习、机械设计、金属学、生产实习2011.4.122/864.1结晶器结晶器是一个强制水冷的无底钢锭模，是连铸机非常重要的部件，是连铸设备中最关键的部件，它的性能对连铸机的生产能力和铸坯质量以工艺的顺利和稳定都有十分重要的作用，称之为连铸设备的“心脏”。钢液在结晶器内冷却、初步凝固成型，且形成一定的坯壳厚度。这一过程是在坯壳与结晶器壁连续、相对运动下进行的。通俗的讲连铸结晶器就是一个钢水制冷成型设备。基本由框架、水箱和铜板、调整系统(调整装置、减速机等)；润滑系统(油管油路)，冷却系统和喷淋等设备组成。连铸结晶器需要和连铸结晶器保护材料(渣)一同使用。3/864.1结晶器结晶器是连铸机的关键部件。它的作用是：在尽可能高的拉速下，保证出结晶器坯壳厚度，防止拉漏；通过结晶器的振动，使坯壳脱离结晶器壁而不被拉断和漏钢；保证坯壳均匀稳定的生成，铸坯周边厚度均匀；使钢液逐渐凝固成所需要规格、形状的坯壳；通过调整结晶器的参数，使铸坯不产生脱方、鼓肚和裂纹等缺陷。4/865/866/864.1钢水在结晶器内的凝固过程当高温钢水浇入结晶器，钢水与水冷的铜壁接触，就会迅速凝固形成很薄的初生坯壳。由于钢水静压力的作用，生成的坯壳与铜壁紧贴在一起的，此时钢水热量能迅速传给铜壁，被冷却水带走。随着凝固的继续进行，坯壳逐渐增厚，坯壳企图收缩离开铜壁，而钢水静压力又把坯壳挤靠到铜壁，这个收缩一挤靠过程反复进行。当坯壳厚度达到能抵抗钢水静压力时，坯壳就脱离铜壁，这样在铜壁与坯壳之间形成了空气缝隙(叫气隙)，增加了传热的阻力，延缓了坯壳厚度的增长。气隙一般是在结晶器下部形成。所以结晶器内钢水凝固放出的热量是通过凝固壳-气隙-铜壁-冷却水导出的。冷却水带走的热量占结晶器总散热量96%左右。7/864.1连铸结晶器的性能要求结晶器是连铸机的重要部件。钢液在结晶器中凝固成型，结成一定厚度的坯壳并被连续拉出进入二次冷却区。良好的结晶器应具有下列性能：(1)良好的导热性，能使钢液快速凝固，形成足够厚度的坯壳。每1kg钢水浇注成坯并冷却到室温，放出的热量约为1340kJ/kg，而结晶器约带走5～10%，即67～134kJ/kg。结晶器长度又较短，一般不超过1m，在这样短的距离内要能带走大量的热量，要求它必须具有良好的导热性能。若导热性能差，会使出结晶器的铸坯坯壳变薄，为防止拉漏，只好降低拉速，因此结晶器具有良好的导热性是实现高拉速的重要前提；8/86(2)结构刚性要好。结晶器内壁与高温金属接触，外壁通冷却水，而它的壁厚又很薄(仅有10～20mm)，因此在它的厚度方向温度梯度极大，热应力相当可观，其结构必须具有较大的刚度，不易变形，以适应大的热应力；(3)装拆和调整方便。为了能快速改变铸坯尺寸或快速修理结晶器，以提高连铸机的生产能力，现代结晶器都采用了整体吊装或在线调宽技术；(4)工作寿命长。结晶器在高温状况下伴随有铸坯和结晶器内壁之间的滑动摩擦，因此结晶器内壁的材质应有良好的耐磨性和较高的再结晶温度；4.1连铸结晶器的性能要求9/86(5)振动时惯性力要小。为提高铸坯表面质量，结晶器的振动广泛采用高频率小振幅，最高已达400次/min，在高频振动时惯性力不可忽视，过大的惯性力不仅影响到结晶器的强度和刚度，进而也影响到结晶器运动轨迹的精度。重量要小，以减少振动时的惯性力；(6)结晶器结构要简单，以便于制造和维护；(7)有良好的刚性和加工性，易于制造；(8)成本要低。4.1连铸结晶器的性能要求10/864.1高效连铸机结晶器设计的原则保证高效率的热传导功能，即冷却强度大，冷却效率高，使铸坯在结晶器内结壳达到足够的厚度；结晶器的热流强度均匀。热流强度均匀使铸坯坯壳均匀；拉坯阻力小；结晶器，特别是铜管寿命长。目前方坯结晶器主要采用抛物线铜管、精致铜水套技术。结晶器铜管的内腔形状应尽可能与坯壳的凝固特性曲线相吻合，水套应保证足够的尺寸精度，以保证水缝的均匀性。高效连铸机结晶器一般都配有电磁搅拌和液面检测装置。1...
