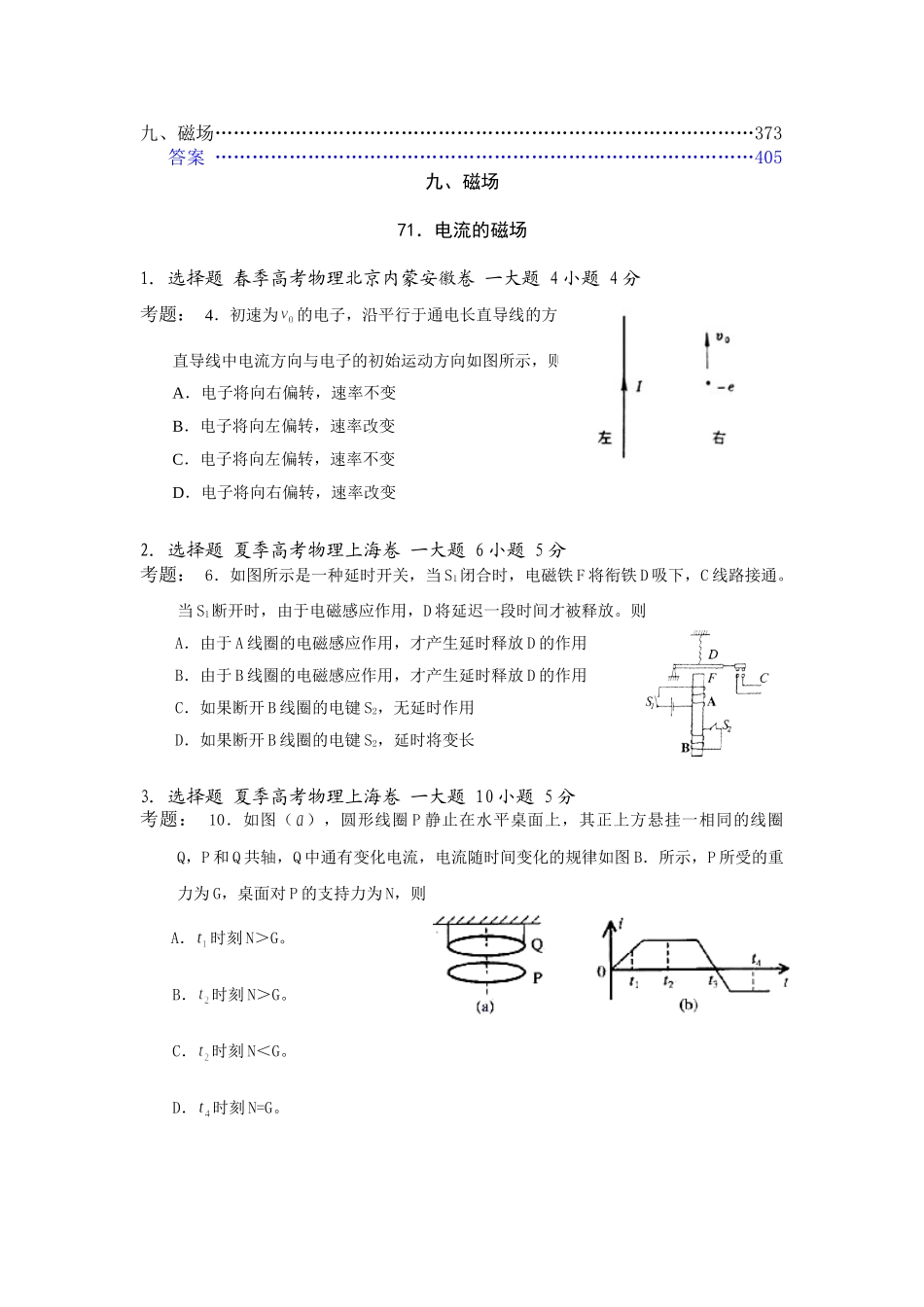

九、磁场……………………………………………………………………………373答案……………………………………………………………………………405九、磁场71．电流的磁场1.选择题春季高考物理北京内蒙安徽卷一大题4小题4分考题：4．初速为的电子，沿平行于通电长直导线的方向射出，直导线中电流方向与电子的初始运动方向如图所示，则A．电子将向右偏转，速率不变B．电子将向左偏转，速率改变C．电子将向左偏转，速率不变D．电子将向右偏转，速率改变2.选择题夏季高考物理上海卷一大题6小题5分考题：6．如图所示是一种延时开关，当S1闭合时，电磁铁F将衔铁D吸下，C线路接通。当S1断开时，由于电磁感应作用，D将延迟一段时间才被释放。则A．由于A线圈的电磁感应作用，才产生延时释放D的作用B．由于B线圈的电磁感应作用，才产生延时释放D的作用C．如果断开B线圈的电键S2，无延时作用D．如果断开B线圈的电键S2，延时将变长3.选择题夏季高考物理上海卷一大题10小题5分考题：10．如图（），圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴，Q中通有变化电流，电流随时间变化的规律如图B．所示，P所受的重力为G，桌面对P的支持力为N，则A．时刻N＞G。B．时刻N＞G。C．时刻N＜G。D．时刻N=G。4.选择题夏季高考物理上海卷一大题4小题5分考题：4．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环，当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生如图所示方向的感应电流。则A．A可能带正电且转速减小。B．A可能带正电且转速增大。C．A可能带负电且转速减小。D．A可能带负电且转速增大。72．磁感应强度．磁感线．地磁场1.选择题夏季高考理综全国2卷第I卷大题19小题6分考题：19．一直升飞机停在南半球的地磁极上空。该处地磁场的方向竖直向上，磁感应强度为B。直升飞机螺旋桨叶片的长度为l，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动。螺旋桨叶片的近轴端为a，远轴端为b，如图所示。如果忽略a到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则A．ε＝πfl2B，且a点电势低于b点电势B．ε＝2πfl2B，且a点电势低于b点电势C．ε＝πfl2B，且a点电势高于b点电势D．ε＝2πfl2B，且a点电势高于b点电势2.非选择题夏季高考理综吉林江苏浙江卷第Ⅱ卷大题29小题16分考题：29．（16分）如图所示，厚度为h，宽度为d的导体板放在垂直于它的磁感应强度为B的均匀磁场中，当电流通过导体板时，在导体板的上侧面A和下侧面A/之间会产生电热差，这种现象称为霍尔效应，实验表明，当磁场不太强时，电热差U、电流I和B的关系为B式中的比例系数K称为霍尔系数。霍尔效应可解释如下：外部磁场的洛仑兹力运动的电子聚集在导体板的一侧，在导体板的另一侧会出现多余的正电荷，从而形成横向电场，横向电场对电子施加与洛仓兹力方向相反的静电力，当静电力与洛仑兹力达到平衡时，导体板上下两侧之间就会形成稳定的电势差。设电流I是由电子和定向流动形成的，电子的平均定向速度为v，电量为e回答下列问题：（1）达到稳定状态时，导体板上侧面A的电势_____下侧面A的电势（填高于、低于或等于）（2）电子所受的洛仑兹力的大小为______。（3）当导体板上下两侧之间的电差为U时，电子所受静电力的大小为_____。（4）由静电力和洛仑兹力平衡的条件，证明霍尔系数为其中h代表导体板单位体积中电子的个数。3.非选择题夏季高考理综全国4卷第II卷大题24小题19分考题：24．（19分）一匀磁场，磁场方向垂直于xy平面，在xy平面上，磁场分布在以O为中心的一个圆形区域内。一个质量为m、电荷量为q的带电粒子，由原点O开始运动，初速为v，方向沿x正方向。后来，粒子经过y轴上的P点，此时速度方向与y轴的夹角为30°，P到O的距离为L，如图所示。不计重力的影响。求磁场的磁感强度B的大小和xy平面上磁场区域的半径R。4.非选择题夏季高考理综天津卷第II卷大题27小题20分考题：27．（20分）电视机的显像管中，电子束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示。磁场方向垂直于圆面。磁场区的中心为O，半径为r。...
