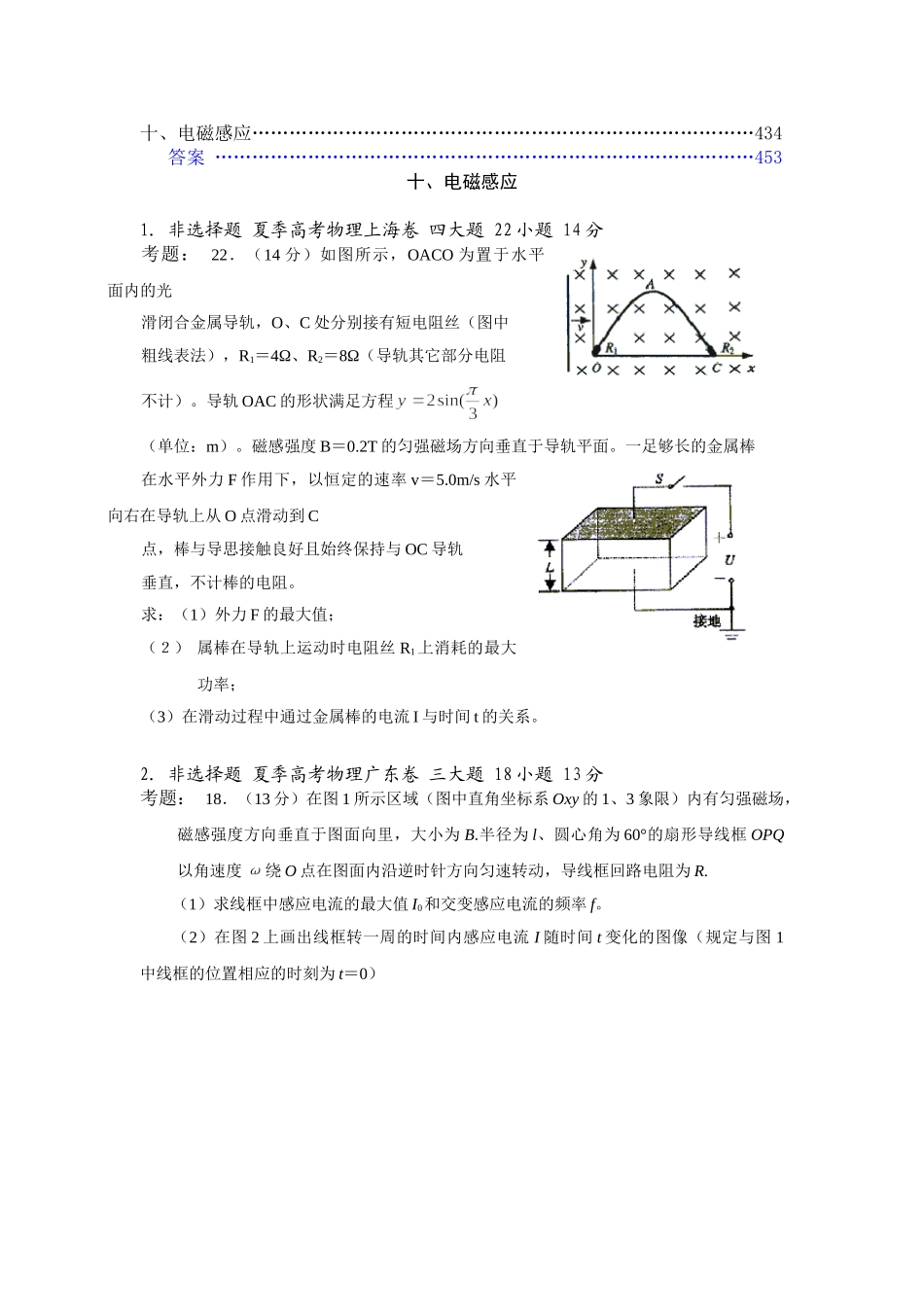

十、电磁感应………………………………………………………………………434答案……………………………………………………………………………453十、电磁感应1.非选择题夏季高考物理上海卷四大题22小题14分考题：22．（14分）如图所示，OACO为置于水平面内的光滑闭合金属导轨，O、C处分别接有短电阻丝（图中粗线表法），R1＝4Ω、R2＝8Ω（导轨其它部分电阻不计）。导轨OAC的形状满足方程（单位：m）。磁感强度B＝0.2T的匀强磁场方向垂直于导轨平面。一足够长的金属棒在水平外力F作用下，以恒定的速率v＝5.0m/s水平向右在导轨上从O点滑动到C点，棒与导思接触良好且始终保持与OC导轨垂直，不计棒的电阻。求：（1）外力F的最大值；（２）属棒在导轨上运动时电阻丝R1上消耗的最大功率；（3）在滑动过程中通过金属棒的电流I与时间t的关系。2.非选择题夏季高考物理广东卷三大题18小题13分考题：18．（13分）在图1所示区域（图中直角坐标系Oxy的1、3象限）内有匀强磁场，磁感强度方向垂直于图面向里，大小为B.半径为l、圆心角为60°的扇形导线框OPQ以角速度ω绕O点在图面内沿逆时针方向匀速转动，导线框回路电阻为R.（1）求线框中感应电流的最大值I0和交变感应电流的频率f。（2）在图2上画出线框转一周的时间内感应电流I随时间t变化的图像（规定与图1中线框的位置相应的时刻为t＝0）3.非选择题夏季高考物理上海卷四大题23小题13分考题：23．（13分）如图所示，固定水平桌面上的金属框架cdef，处在竖直向下的匀强磁场中，金属棒ab搁在框架上，可无摩擦滑动，此时adeb构成一个边长为的正方形，棒的电阻为，其余部分电阻不计，开始时磁感强度为。（1）若从时刻起，磁感强度均匀增加，每秒增量为，同时保持棒静止，求棒中的感应电流，在图上标出感应电流的方向。（2）在上述（1）情况中，始终保持棒静止，当秒末时需加的垂直于棒的水平拉力为多大？（3）若从时刻起，磁感强度逐渐减小，当棒以恒定速度向右作匀速运动时，可使棒中不产生感应电流，则磁感强度应怎样随时间变化（写出B与的关系式）？78．电磁感应现象．磁通量．法拉第电磁感应定律．楞次定律1.不定项选择题夏季高考理综全国2卷二大题20小题6分考题：20．处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直。在t=0时刻，线圈平面与纸面重合（如图），线圈的cd边离开纸面向外运动。若规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流I随时间t变化的图线是（）2.单项选择题夏季高考理综天津卷一大题16小题6分考题：16．将硬导线中间一段折成不封闭的正方形，每边长为l，它在磁感应强度为B、方向如图的匀强磁场中匀速转动，转速为n，导线在a、b两处通过电刷与外电路连接，外电路有额定功率为P的小灯泡并正常发光，电路中除灯泡外，其余部分的电阻不计，灯泡的电阻应为A．(2πl2nB)2/PB．2(πl2nB)2/PC．(l2nB)2/2PD．(l2nB)2/P3.不定项选择题夏季高考理综全国1卷二大题19小题6分考题：19．图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l。t=0时刻，bc边与磁场区域边界重合（如图）。现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域。取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（）bBl4.不定项选择题夏季高考理综全国3卷二大题16小题6分考题：16．如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下。当磁铁向下运动时（但未插入线圈内部）.（）A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥5.单项选择题夏季高考理综北京卷第I卷大题21小题6分考题：21．现将电池组、滑线变阻器、带铁芯的线圈A、线圈B、电流计及开关如下图连接。在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑线变阻器的...
