示波器的触发设置模式课件VIP免费

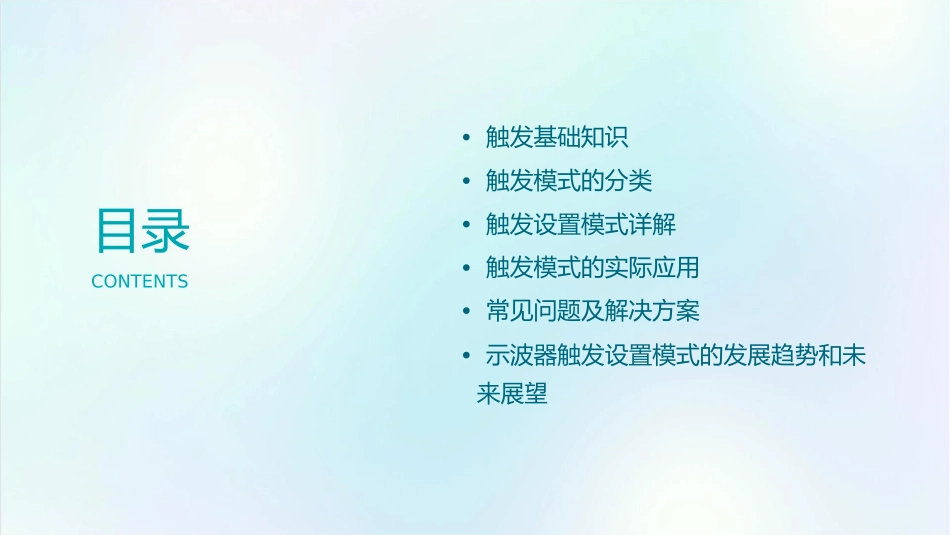

•触发基础知识•触发模式的分类目录•触发设置模式详解•触发模式的实际应用•常见问题及解决方案CONTENTS•示波器触发设置模式的发展趋势和未来展望触发的基本概念触发是示波器的一种工作方式，它决定了示波器在什么条件下开始捕获信号。触发可以用来同步信号，以便在屏幕上显示稳定的波形。在触发模式下，示波器在每个周期内等待一个特定的电平变化，一旦检测到这个变化，示波器就会捕获并显示接下来的信号。触发的类型边沿触发脉冲宽度触发视频触发逻辑触发在信号的上升沿或下降根据脉冲信号的宽度来触发。对两个或多个信号的逻辑关系进行触发。对模拟视频信号进行触发。沿发生时触发。触发的重要性触发是示波器的基本功能之一，它决定了示波器能否正确捕获和显示信号。在调试电路时，触发可以帮助用户锁定特定的信号或事件，从而更好地理解电路的工作原理。在测量信号参数时，触发可以提高测量的精度和稳定性。边沿触发总结词边沿触发是最常用的触发模式，用于检测信号的上升沿或下降沿。详细描述边沿触发模式通过比较输入信号的电压值与预设阈值来触发波形捕获。当输入信号的电压值达到预设阈值时，示波器开始捕获波形。这种触发模式适用于检测信号的跳变和脉冲信号。脉宽触发总结词脉宽触发用于检测信号的脉冲宽度。详细描述脉宽触发模式通过比较输入信号的脉冲宽度与预设阈值来触发波形捕获。当输入信号的脉冲宽度达到预设阈值时，示波器开始捕获波形。这种触发模式适用于检测脉冲宽度调制（PWM）信号或特定周期的脉冲信号。视频触发总结词视频触发用于视频信号的同步和帧捕获。详细描述视频触发模式通过比较视频信号的特定参数（如行同步、场同步等）来触发波形捕获。这种触发模式适用于数字视频信号的同步检测和帧捕获，常用于视频分析和调试。逻辑触发总结词逻辑触发用于检测复合信号逻辑状态的变化。详细描述逻辑触发模式通过比较输入信号的逻辑状态（高电平、低电平）与预设条件来触发波形捕获。当输入信号的逻辑状态满足预设条件时，示波器开始捕获波形。这种触发模式适用于数字电路和逻辑分析。电源触发总结词电源触发用于检测电源信号的状态和异常。详细描述电源触发模式通过比较电源信号的电压、频率等参数与预设阈值来触发波形捕获。当电源信号的状态或参数达到预设阈值时，示波器开始捕获波形。这种触发模式适用于电源电路和电源管理系统的调试和分析。03触发设置模式详解触发源选择010203信号源类型自动触发常规触发选择需要观察的信号类型，如通道1、通道2或通道3。自动检测信号并触发，适用于信号不稳定或噪声较大的情况。手动设置触发条件，适用于信号稳定且噪声较小的情况。触发极性设置负触发当信号电平低于设定阈值时触发。正触发当信号电平高于设定阈值时触发。双极触发当信号电平高于或低于设定阈值时触发。触发灵敏度设置高灵敏度低灵敏度自动灵敏度适用于信号幅度较小的情况，能够捕捉到微弱的信号变化。适用于信号幅度较大的情况，能够避免误触发。根据信号幅度自动调整灵敏度，适用于幅度变化较大的情况。触发延迟设置时间延迟延迟线同步触发设置触发的时间延迟，以观察信号在特定时间点的变化。通过延迟线观察信号的延迟效果，适用于分析信号的时序关系。将多个信号源同步触发，以观察它们之间的时序关系。04触发模式的实际应用调试数字电路边沿触发模式在数字电路中，信号通常以脉冲形式传输。边沿触发模式可以检测到信号的上升沿或下降沿，帮助工程师确定信号的正确时序。脉冲宽度触发模式对于具有特定脉冲宽度的信号，如时钟信号，脉冲宽度触发模式可以用来检测和调试脉冲宽度不正确的信号。调试模拟电路AC/DC触发模式在模拟电路中，AC/DC触发模式可以用来检测交流和直流信号。这种模式可以帮助工程师观察和分析信号的静态和动态特性。低频和高频触发模式根据模拟电路的频率特性，可以选择低频或高频触发模式来检测和调试信号。调试高频电路交替触发模式在高频电路中，信号可能会非常快地变化。交替触发模式可以用来观察两个通道的信号，帮助工程师更好地理解信号的动态行为。单次触发模式对于短暂的高频信号，单次触发模式可以用来捕获单个脉...
