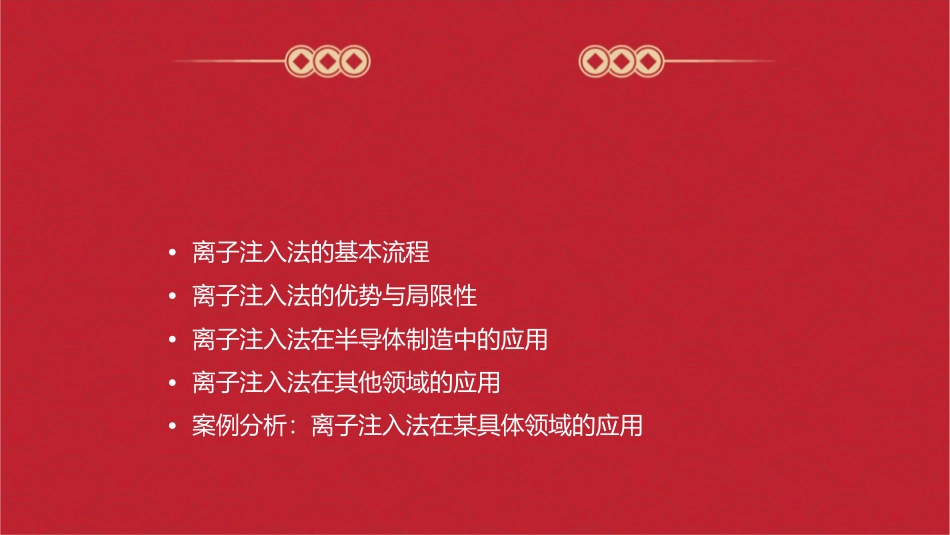

•离子注入法的基本流程•离子注入法的优势与局限性•离子注入法在半导体制造中的应用•离子注入法在其他领域的应用•案例分析：离子注入法在某具体领域的应用CHAPTER定义与原理定义离子注入法是一种将离子化的物质注入到固体材料表面的技术，通过改变材料表面的成分和结构，实现材料改性的目的。原理离子注入的原理是将需要注入的元素电离成离子，然后在电场的作用下将离子加速到高能状态，最后将离子束注入到固体材料表面，实现表面改性。发展历程与现状发展历程离子注入技术最早起源于20世纪80年代初，经过多年的研究和发展，已经成为一种成熟的表面改性技术，广泛应用于材料科学、电子学、光学等领域。现状目前，离子注入技术已经实现了商业化应用，成为一种重要的材料表面改性手段。随着技术的不断进步和应用领域的拓展，离子注入技术的研究和应用前景更加广阔。离子注入法的应用领域•材料科学：离子注入技术在材料科学领域的应用主要涉及金属、陶瓷、复合材料等材料的表面改性。通过离子注入技术可以改善材料的耐磨、耐腐蚀、抗氧化等性能，提高材料的使用寿命。CHAPTER离子源选择离子源选择根据需要注入的离子种类和数量，选择合适的离子源。常见的离子源包括气体放电离子源、表面离子源和等离子体离子源等。离子源特点了解各种离子源的特点，如放电方式、放电温度、放电电流等，以便根据实际需求进行选择。离子束的加速与聚焦加速电压通过加速电压将离子从离子源加速到高能状态。加速电压的大小取决于注入离子的质量和所需的注入能量。聚焦磁场为了使离子束聚焦成束，通常在离子束路径上设置聚焦磁场。聚焦磁场的大小和形状需根据实际情况进行调整，以保证离子束的聚焦效果。离子束的扫描与注入扫描方式为了将离子注入到靶材的各个区域，需要对离子束进行扫描。常见的扫描方式包括机械扫描、电场扫描和磁场扫描等。注入深度控制控制离子束的注入深度是关键技术之一。通过调节加速电压和注入时间，可以控制离子注入的深度和剂量。注入后的处理退火处理注入后，为了使注入的离子在靶材中充分扩散和固溶，需要进行退火处理。退火温度和时间需根据实际情况进行调整。表面处理为了去除表面损伤层或杂质，需要进行表面处理。常见的表面处理方法包括化学腐蚀、机械研磨和抛光等。CHAPTER优势高精度控制大面积均匀性离子注入法可以精确控制注入离子的能量和剂量，从而实现高精度的掺杂和改性。通过大面积的离子束扫描，可以实现大面积材料的均匀掺杂和改性。低损伤灵活性高离子注入过程中，材料表面受离子注入法可以应用于各种材到的损伤较小，有利于保持材料，包括半导体、金属、陶瓷料的原始性能。等，且不受材料形状和尺寸的限制。局限性设备成本高处理时间较长离子注入设备昂贵，运行和维护成本较高，限制了其在中小企业的应用。由于需要大面积的离子束扫描，处理时间较长，影响了生产效率。对环境影响大对材料表面状态敏感离子注入过程中会产生废气、废液等污染物，对环境造成一定影响。离子注入法对材料表面状态较为敏感，表面粗糙度、清洁度等因素会影响处理效果。未来发展方向提高处理效率降低环境污染拓展应用领域与其他技术结合通过改进设备结构和工艺参数，提高离子注入的处理效率，降低生产成本。进一步拓展离子注入法的应用领域，特别是在新能源、新材料等领域的应用。探索将离子注入法与其他表面处理技术相结合，以实现更优异的表面性能和功能。研究和发展低污染、低能耗的离子注入技术，减少对环境的负面影响。CHAPTER离子注入在半导体制造中的地位010203关键工艺步骤实现器件性能提升芯片性能离子注入是半导体制造中的关键工艺步骤，用于控制和调整半导体的电学性能。通过精确控制注入的离子种类和剂量，可以实现对半导体器件性能的精细调控。离子注入技术对于提升芯片性能、降低功耗、提高集成度等方面具有重要作用。离子注入在半导体制造中的应用实例制程控制离子注入用于制程控制，例如控制薄膜厚度、调整表面形貌等，从而提高集成电路的成品率和可靠性。掺杂技术离子注入是半导体掺杂的主要方法之一，通过注入不同种类的离子，可以在半导体中形成N型或P型区域...
