第四章 距离测量与全站仪VIP免费

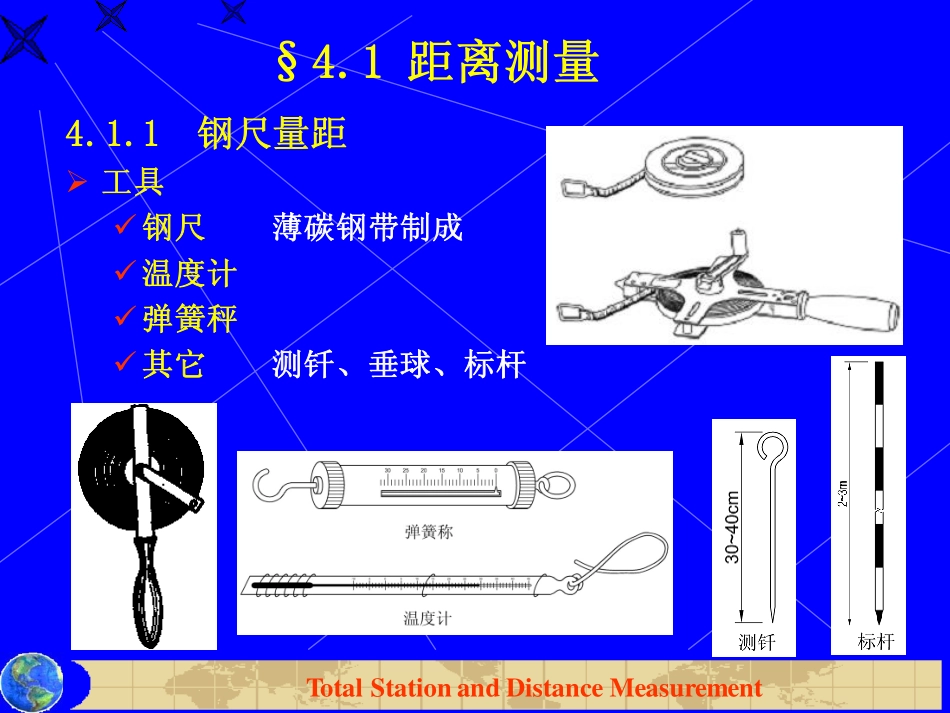

TotalStationandDistanceMeasurement工程测量学中国海洋大学2013年5月8日WednesdayTotalStationandDistanceMeasurement第四章距离测量与全站仪§4.1距离测量§4.2光电测距误差分析§4.3光电测距仪的检验§4.4全站仪和自动全站仪§4.5三角高程测量§4.6直线定向TotalStationandDistanceMeasurement§4.1距离测量4.1.1钢尺量距工具钢尺薄碳钢带制成温度计弹簧秤其它测钎、垂球、标杆TotalStationandDistanceMeasurement4.1.1钢尺量距钢尺丈量距离定线平坦地面的距离丈量TotalStationandDistanceMeasurement4.1.1钢尺量距钢尺丈量距离倾斜地面的距离丈量平量法斜量法cos22DShDSTotalStationandDistanceMeasurement4.1.1钢尺量距尺长方程式——丈量温度时的钢尺实际长度（m）；——钢尺刻划上注记的长度，即名义长度（m）；——钢尺在检定温度t0时的尺长改正数；α——钢尺膨胀系数，其值约为11.6×10-6～12.5×10-6m/（m·℃）t0——钢尺检定温度，又称标准温度，一般取20℃；t——丈量时温度。0ttllllttlll钢尺检定：就是检定出在某一温度下尺长改正数ΔL。钢尺检定的方法主要是与标准长度相比较求得。TotalStationandDistanceMeasurement例1:已知1号钢尺的尺长方程式为:被检定的2号钢尺的名义长度是30m,两尺末端对齐时,1号钢尺零分划对准2号钢尺的0.006m处,试确定2号钢尺的尺长方程式.51300.0031.251030(20)tlmmtCmTotalStationandDistanceMeasurement例2:已知某钢尺的尺长方程式为:用这根钢尺在14℃时丈量一段水平距离为186.45m,试求改正后的实际距离.5300.0061.251030(20)tlmmtCmTotalStationandDistanceMeasurement4.1.1钢尺量距成果整理DhDttDDllDDtl23)(21200）倾斜改正：）温度改正：）尺长改正：DDDDStl）水平距离：4误差来源1）尺长本身误差2）温度变化的误差3）拉力误差4）垂曲、反曲误差5）钢尺不水平的误差6）定线误差7）丈量本身的误差TotalStationandDistanceMeasurement例3:已知某钢尺的尺长方程式为:用这根钢尺在倾斜地面往返丈量AB两点的距离,用水准仪测得两点之间的高差为h=1.68m,往测时量得的长度为214.542m,平均温度为24.5℃,返测时量得的长度为214.532m,平均温度为24.8℃,试求经过各项改正后的AB的水平距离.5300.0021.251030(20)tlmmtCmTotalStationandDistanceMeasurement4.1.2视距测量利用水准仪与经纬仪等的望远镜观测标尺时，由透镜成像原理的三角形相似原理，相似三角形对应边长成比例，间接求测出两点间的距离的测距方法。在相似三角形中，测视距时的观测值的不同，视距测量又可分为两种类型：定角视距法定基线视距法2cot2lS视距测量变化而变化，称为定角随不变时，当lS线视距测量变化而变化，称为定基随不变时，当SlTotalStationandDistanceMeasurement4.1.2视距测量视准轴水平时，内调焦望远镜测距公式llKS100bbbflfpbffS1221TotalStationandDistanceMeasurement4.1.2视距测量视准轴倾斜时的视距公式2coscoscoscoslKDSlKlKDlNMl902190902190ONNOMMcoslKD视距尺不垂直于视准轴的改正倾斜距离改化为水平距离coscos2DKlSTotalStationandDistanceMeasurement拇指（跳眼）测距法假设距离我们N米有一棵树，测量我们到这棵树的距离：1、水平端起我们的右手臂，右手握拳，立起大拇指；2、用右眼（左眼闭）将大拇指的左边与树重叠在一条直线上；3、右手臂和大拇指不动，闭上右眼，再用左眼观测大拇指左边，会发现这个边线离开树右边一段距离；4、估算这段距离（这个也可以测量），将这个距离×10，得数就是我们距离这课树的约略距离；这个“拇指测距法”，熟练、正确掌握后，1000m内，测量结果上下误差在1m内。原理：人的瞳孔间距约6cm,单臂长约60cm,二者之比为10倍。相似三角形原理。TotalStationandDistanceMeasurement4.1.3光电测距光电测距的基本原理通过测...
