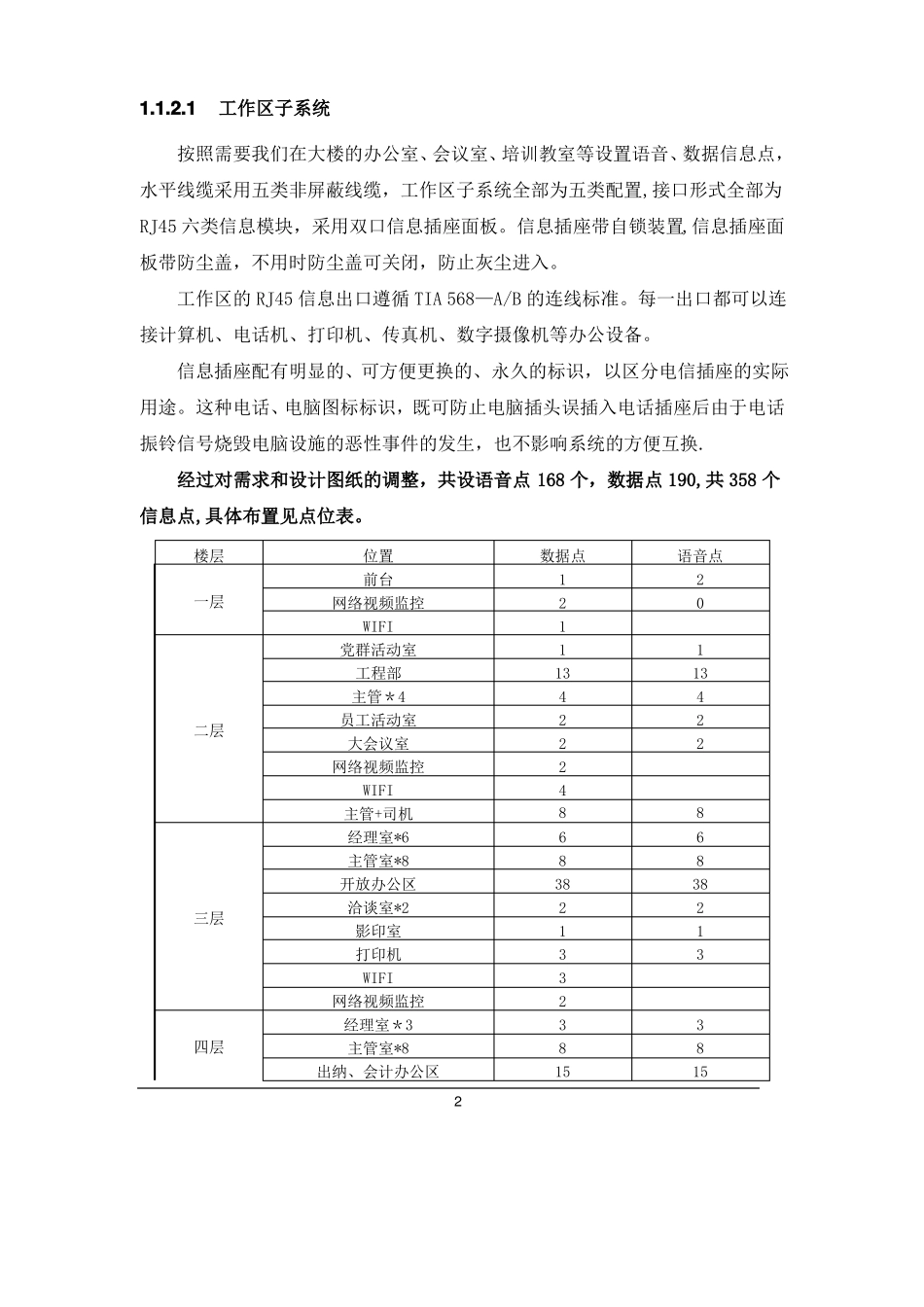

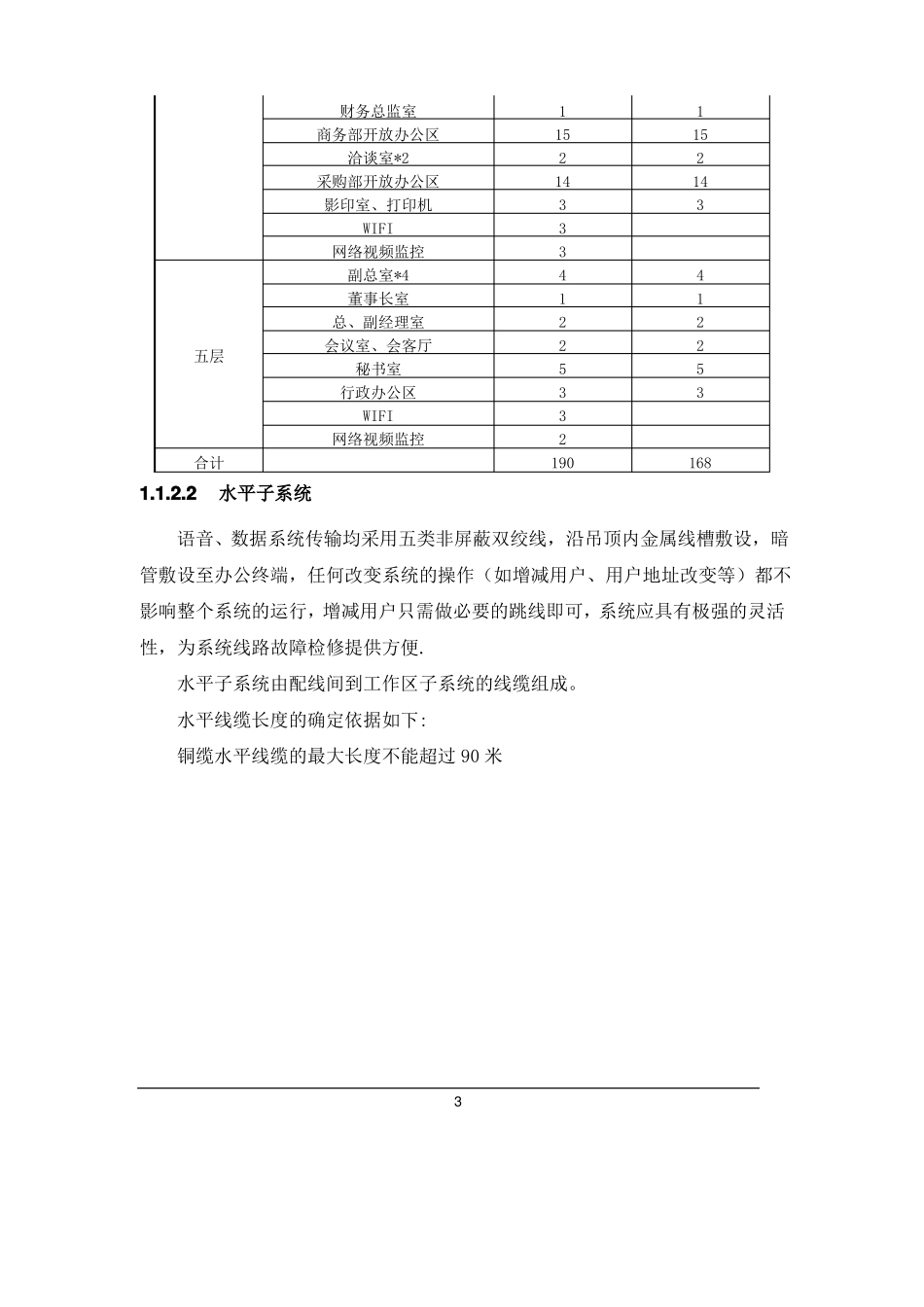

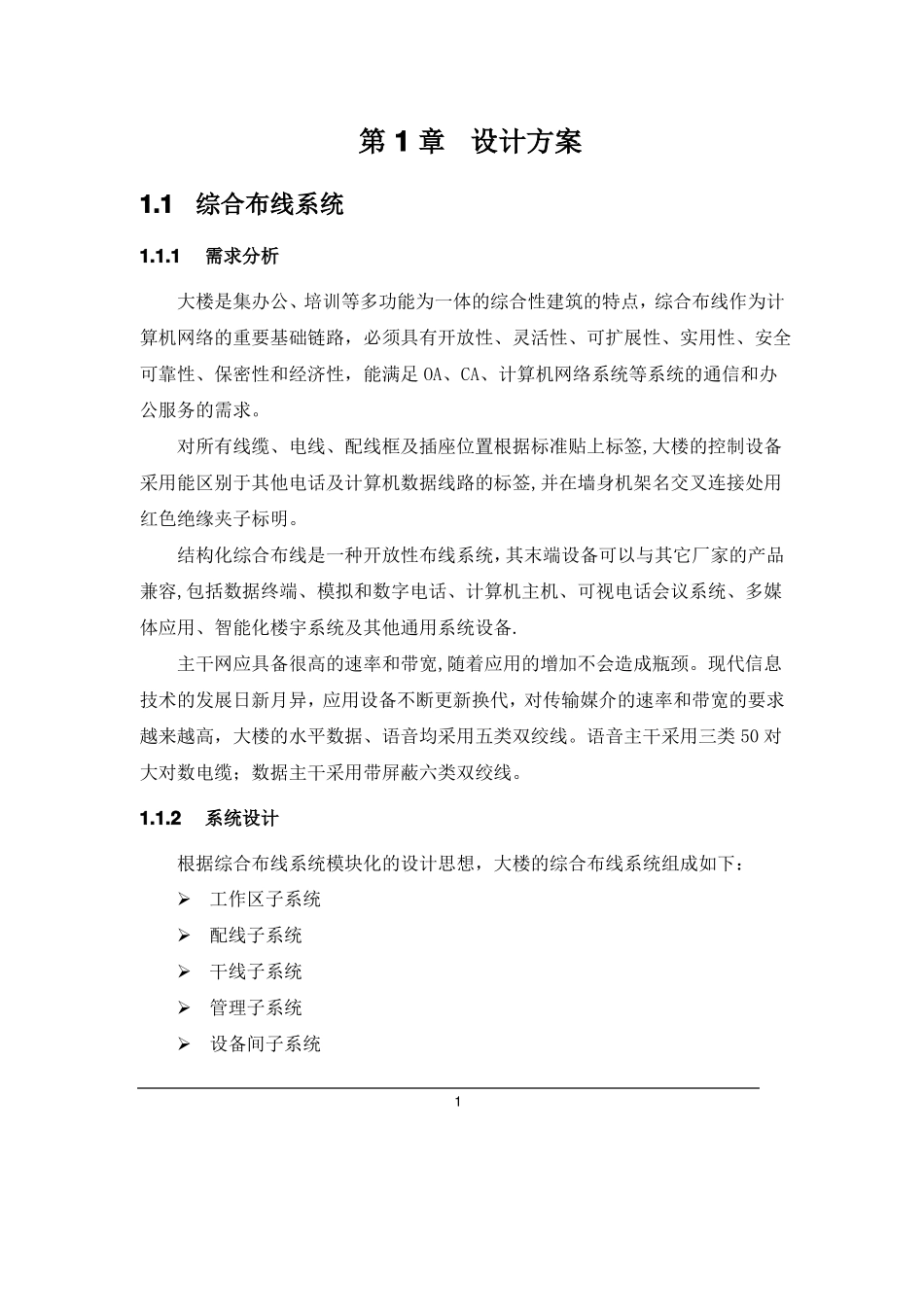

第1章设计方案1.1综合布线系统1.1.1需求分析大楼是集办公、培训等多功能为一体的综合性建筑的特点，综合布线作为计算机网络的重要基础链路，必须具有开放性、灵活性、可扩展性、实用性、安全可靠性、保密性和经济性，能满足OA、CA、计算机网络系统等系统的通信和办公服务的需求。对所有线缆、电线、配线框及插座位置根据标准贴上标签,大楼的控制设备采用能区别于其他电话及计算机数据线路的标签,并在墙身机架名交叉连接处用红色绝缘夹子标明。结构化综合布线是一种开放性布线系统，其末端设备可以与其它厂家的产品兼容,包括数据终端、模拟和数字电话、计算机主机、可视电话会议系统、多媒体应用、智能化楼宇系统及其他通用系统设备.主干网应具备很高的速率和带宽,随着应用的增加不会造成瓶颈。现代信息技术的发展日新月异，应用设备不断更新换代，对传输媒介的速率和带宽的要求越来越高，大楼的水平数据、语音均采用五类双绞线。语音主干采用三类50对大对数电缆；数据主干采用带屏蔽六类双绞线。1.1.2系统设计根据综合布线系统模块化的设计思想，大楼的综合布线系统组成如下：➢工作区子系统➢配线子系统➢干线子系统➢管理子系统➢设备间子系统11.1.2.1工作区子系统按照需要我们在大楼的办公室、会议室、培训教室等设置语音、数据信息点，水平线缆采用五类非屏蔽线缆，工作区子系统全部为五类配置,接口形式全部为RJ45六类信息模块，采用双口信息插座面板。信息插座带自锁装置,信息插座面板带防尘盖，不用时防尘盖可关闭，防止灰尘进入。工作区的RJ45信息出口遵循TIA568—A/B的连线标准。每一出口都可以连接计算机、电话机、打印机、传真机、数字摄像机等办公设备。信息插座配有明显的、可方便更换的、永久的标识，以区分电信插座的实际用途。这种电话、电脑图标标识，既可防止电脑插头误插入电话插座后由于电话振铃信号烧毁电脑设施的恶性事件的发生，也不影响系统的方便互换.经过对需求和设计图纸的调整，共设语音点168个，数据点190,共358个信息点,具体布置见点位表。楼层一层位置前台网络视频监控WIFI党群活动室工程部主管＊4二层员工活动室大会议室网络视频监控WIFI主管+司机经理室*6主管室*8开放办公区三层洽谈室*2影印室打印机WIFI网络视频监控经理室＊3四层主管室*8出纳、会计办公区2数据点1211134222486838213323815语音点20113422868382133815财务总监室商务部开放办公区洽谈室*2采购部开放办公区影印室、打印机WIFI网络视频监控副总室*4董事长室总、副经理室五层会议室、会客厅秘书室行政办公区WIFI网络视频监控合计1152143334122533219011521434122531681.1.2.2水平子系统语音、数据系统传输均采用五类非屏蔽双绞线，沿吊顶内金属线槽敷设，暗管敷设至办公终端，任何改变系统的操作（如增减用户、用户地址改变等）都不影响整个系统的运行，增减用户只需做必要的跳线即可，系统应具有极强的灵活性，为系统线路故障检修提供方便.水平子系统由配线间到工作区子系统的线缆组成。水平线缆长度的确定依据如下:铜缆水平线缆的最大长度不能超过90米3水平线槽吊顶暗管信息插座（包括面板、模块）电话、计算机引出的RJ45接头办公区1.1.2.3垂直子系统大楼分四个配线区,三楼为主机房，每层配线间至设备间的主干线缆用超六类双绞线，语音主干传输采用三类50对大对数电缆，每层语音点的比例按1.5：1配置.1.1.2.4管理子系统为了便于管理和维护设备，大楼各楼层竖井内安装配线架机柜,机柜高度1。2米以上24U的设备安装空间，机柜采用符合厚度标准的冷轧钢板制作，半封闭形（四周带散热孔,散热面积达60％以上），可前后开门，并配锁具，表面采用亚光喷塑处理，机柜顶部安装1只通风用的轴流风扇，每只功率不大于20W，运行噪声不大于50dB。4所有配线架、端接箱所需连接跳线全部采用模块式，无需专用工具进行修改、管理和系统维护.跳线数量按信息点满配,并留有10%的余量。1.1.2.5设备间子系统设备间就是网络主机房,是大楼的网络汇集点，本网络、语音系统设置在三层网络机房,整个大楼的信息发送与交换都在网络机房进行.为了确保通信质量、设备与人身安全,采取防雷、接地保护措施。1.1.2.6人性...
