现代信号处理非平稳信号处理方法课件VIP免费

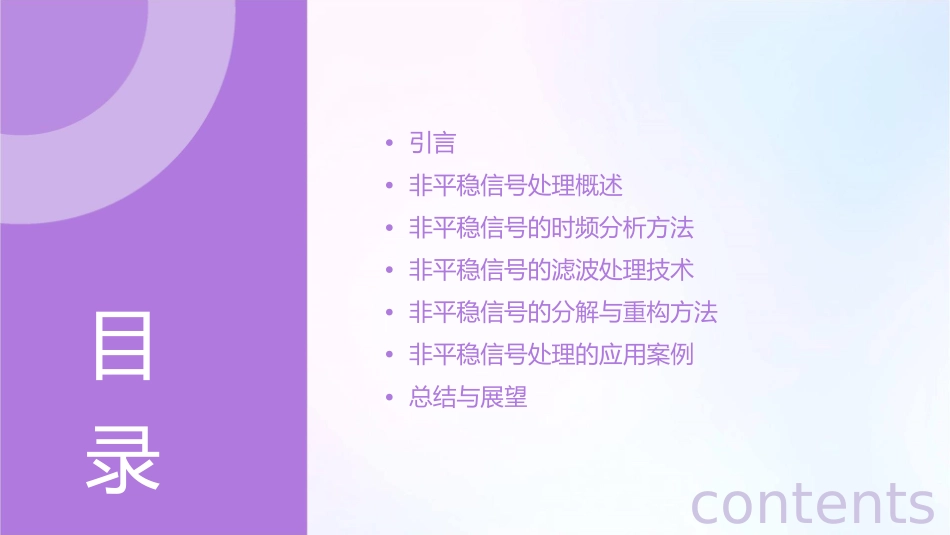

现代信号处理非平稳信号处理方法课件•引言•非平稳信号处理概述•非平稳信号的时频分析方法•非平稳信号的滤波处理技术•非平稳信号的分解与重构方法•非平稳信号处理的应用案例•总结与展望目录contents01引言背景介绍信号处理是一门跨学科的综合性学科，其在通信、控制、图像处理、生物医学工程等领域有着广泛的应用。在过去的几十年里，信号处理领域取得了巨大的发展，包括傅里叶分析、小波分析、短时傅里叶分析等，它们为信号处理的广泛应用提供了强有力的工具。然而，在现实生活中，我们常常会遇到一些非平稳信号，例如语音信号、心电信号等，这些信号具有时变和非线性的特点，需要采用特殊的方法进行处理。研究目的和意义研究目的本文旨在介绍现代信号处理中针对非平稳信号的一些处理方法，包括时频分析、循环时频分析、小波包分析等，并探讨它们在信号处理领域中的应用。研究意义通过对非平稳信号处理方法的研究，我们可以更好地理解和分析现实世界中的信号，为相关领域的研究和应用提供理论支持和技术手段。内容安排0102第一章：绪论介绍信号处理的背景和意义03概述非平稳信号的特点和处理方法的研究现状内容安排第二章：时频分析010203介绍短时傅里叶变换和循环短时傅里叶变换的基本原理和应用分析时频分析的优缺点内容安排介绍小波包的基本原理和多尺度分解方法第三章：小波包分析分析小波包在非平稳信号处理中的应用和优缺点内容安排030102第四章：实验与分析介绍实验数据和方法分析实验结果并讨论内容安排010302第五章：结论与展望总结本文的主要工作和结论对未来研究方向进行展望02非平稳信号处理概述非平稳信号的定义与性质非平稳信号信号的统计特性随时间变化而变化，即信号的各个特性均随时间变化。性质非平稳信号的均值、方差、自相关函数等统计特性随时间变化而变化。非平稳信号的分类与特点分类特点根据信号的变化速度和变化程度，可以将非平稳信号分为缓变非平稳信号和突变非平稳信号。非平稳信号的特点是信号的各个特性均随时间变化，因此具有很强的时间相关性。VS非平稳信号处理的方法与流程方法流程非平稳信号处理的方法包括短时傅里叶变换、小波变换、经验模式分解等。非平稳信号处理的流程包括信号预处理、特征提取、模式识别等步骤。03非平稳信号的时频分析方法时频分析的基本概念010203时频分布瞬时频率波形描述信号在不同时间和频率上的时频分布中每个点的频率值随着时间的推移，信号的形态变能量分布化时频分布的构建方法短时傅里叶变换（STFT）010203给定一个时间窗函数，对信号进行分段，然后对每段进行傅里叶变换，得到该时间窗内的时频分布小波变换通过对信号进行多尺度分解，得到在不同尺度下的时间-频率分布经验模式分解（EMD）将信号分解成一系列固有模式函数（IMF），然后对每个IMF进行时频分析时频分布的性质与优化时频分辨率时频交叉项对于一个给定的时频分布，不同时间和频率上的能量分布的清晰程度由于信号的复杂性和噪声干扰，时频分布中可能存在虚假项或交叉项，影响对信号的分析和理解时频聚集性时域和频域的平滑性好的时频分布应该具有较高的时频聚集性，即每个时频点周围的能量分布应该尽可能集中好的时频分布应该在时域和频域都表现出较好的平滑性，避免出现突变和不连续的情况04非平稳信号的滤波处理技术滤波处理的基本原理滤波器的原理及类别根据不同的应用需求，滤波器可分为多种类型，如低通、高通、带通、带阻等，每种滤波器有其特定的频率响应特性。信号频谱分析对于非平稳信号，其频谱随时间变化，通过对信号进行频谱分析，可以提取出信号在不同频率范围内的特征。滤波器优化为了获得更好的滤波效果，需要对滤波器进行优化设计，例如采用适应性滤波算法，根据信号的变化自适应调整滤波器的参数。滤波器的设计及优化经典滤波器设计01基于傅里叶变换、拉普拉斯变换等经典理论，设计滤波器以满足特定的频率响应要求。现代滤波器设计0203利用现代控制理论、最优化理论等，设计出更加精确、高效的滤波器。滤波器优化算法采用遗传算法、粒子群优化算法等智能优化算法，对滤波器进行优化设计，提高滤波器的性能。滤波处理的应用实...
