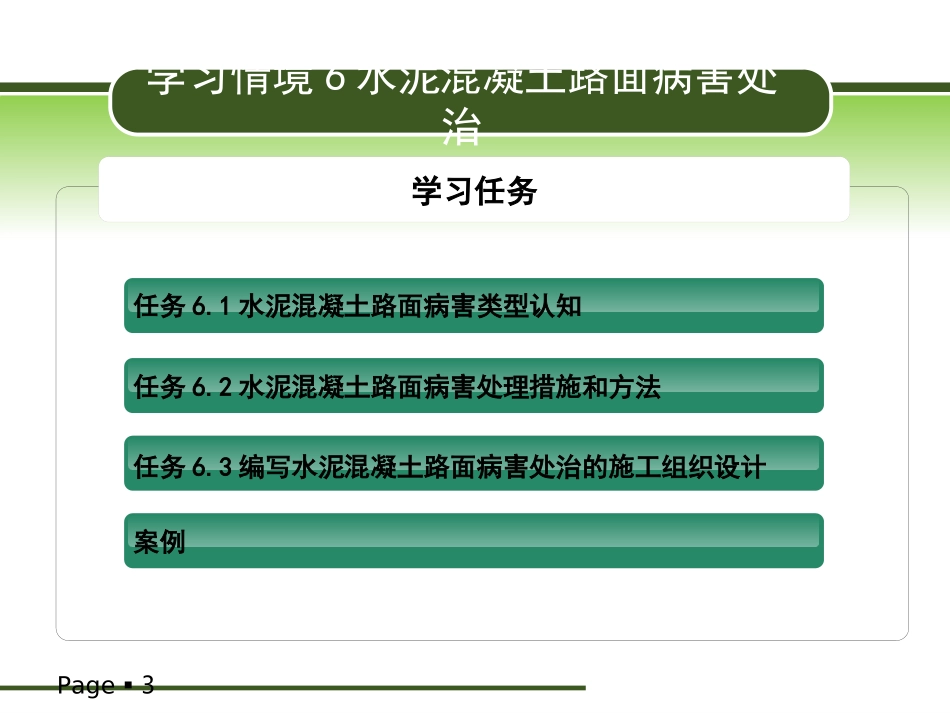

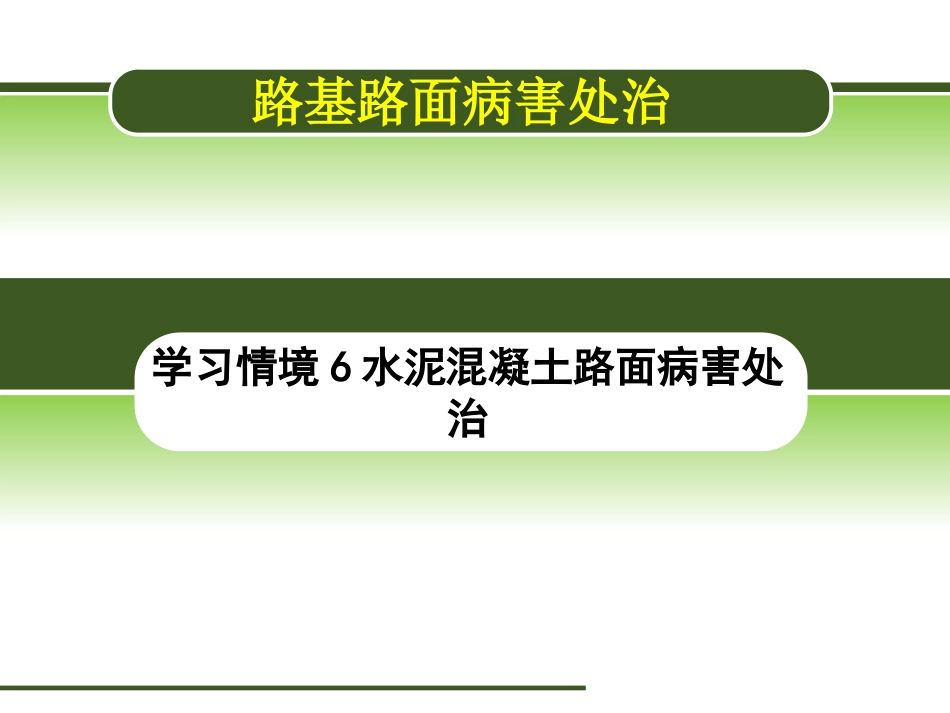

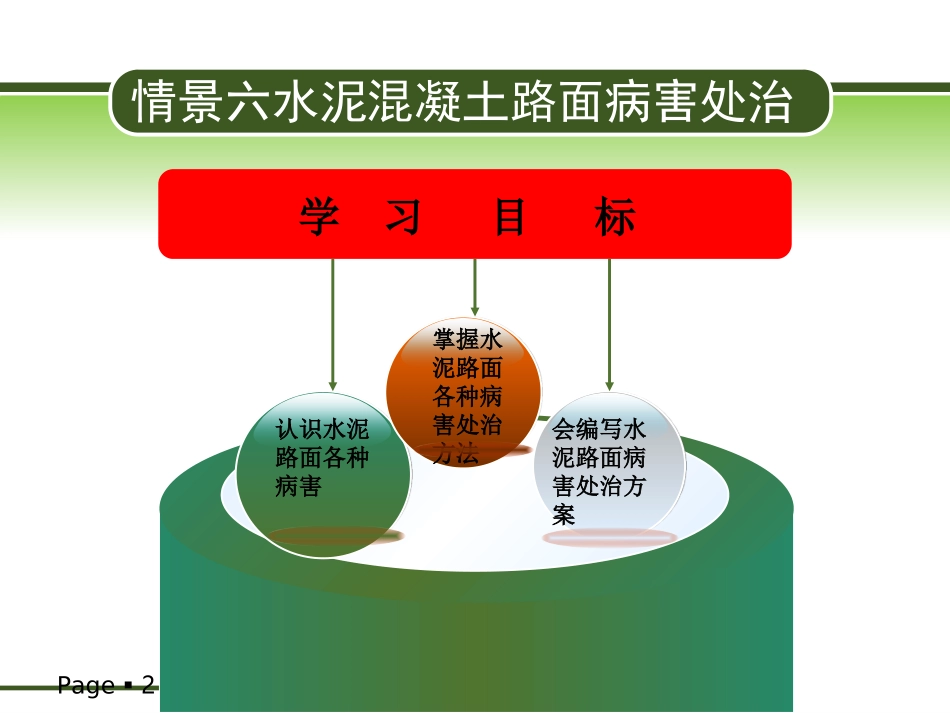

学习情境6水泥混凝土路面病害处治路基路面病害处治Page2情景六水泥混凝土路面病害处治认识水泥路面各种病害会编写水泥路面病害处治方案掌握水泥路面各种病害处治方法学习目标Page3学习任务任务6.1水泥混凝土路面病害类型认知任务6.2水泥混凝土路面病害处理措施和方法任务6.3编写水泥混凝土路面病害处治的施工组织设计案例学习情境6水泥混凝土路面病害处治任务6.1水泥混凝土路面病害类型认知4知识目标掌握水泥混凝土路面病害类型及分级；熟悉水泥混凝土路面病害类型的判别，熟悉水泥混凝土路面病害调查及评定方法。能力目标能判别水泥混凝土路面病害类型，能进行水泥混凝土路面病害调查。学习重点水泥混凝土路面病害类型；水泥混凝土路面路况检测调查和评定任务6.1水泥混凝土路面病害类型认知主要内容【学习任务1】认识水泥混凝土路面病害类型，掌握各类病害的特点及分级方法。6.1.1水泥混凝土路面病害类型四、水泥混凝土路面表层类病害一、水泥混凝土路面断裂类病害二、水泥混凝土路面竖向位移类病害三、水泥混凝土路面接缝类病害1．纵向、横向或斜向裂缝和角隅断裂病害按裂缝缝隙边缘碎裂程度和缝隙宽度，可分为下列3个轻重程度等级：(1)轻微—缝隙边缘无碎裂或错台；(2)中等—缝隙边缘中等碎裂或错台；(3)严重—缝隙边缘严重碎裂或错台大于10mm。2．交叉裂缝和断裂板病害按裂缝等级和板断裂的块数可分为下列3个轻重程度等级：(1)轻微—板被轻微裂缝分割成2～3块。(2)中等—板被中等裂缝分割成3—4块，或被轻微裂缝分割成5块以上。(3)严重—板被严重裂缝分割成4～5块，或被中等裂缝分割成5块以上。一、水泥混凝土路面断裂类病害路面出现较大的竖向位移，影响行车的舒适和安全，这类病害主要按其对行车舒适性和安全性的影响划分为三个轻重程度等级：1.轻微—车辆以限速驶过时仅引起无不舒适感的轻微跳动。2.中等—车辆驶过时有产生不舒适感的较大跳动。3.严重—车辆驶过时产生过大的跳动，引起严重不舒适或不安全。二、水泥混凝土路面竖向位移类病害由于施工不当(接缝筑做，传力杆设置)或养护不及时，而出现唧泥、错台、拱起、接缝碎裂、填缝料失效等病害。分为下列6种：①接缝填缝料损坏；②纵向接缝张开；③唧泥和板底脱空；④错台；⑤接缝碎裂；⑥拱起。三、水泥混凝土路面接缝类病害水泥混凝土路面表层类病害，包括磨损和露骨、纹裂或网裂和起皮、活性集料反应、粗集料冻融裂纹，以及坑洞。四、水泥混凝土路面表层类病害【学习任务2】学习水泥混凝土路面路况调查知识，掌握水泥混凝土路面检验评定。能进行路况调查，填写路况调查表，完成路面评定。6.1.2水泥混凝土路面路况检测调查和评定一、水泥混凝土路面路况检测调查二、水泥混凝土路面使用性能（PQI）路面状况调查和评定包含路面破损状况、结构承载能力、行使质量、抗滑能力、交通状况、路基和路面排水状况、路面修建和养护历史等7个方面内容。一、水泥混凝土路面路况检测调查水泥混凝土路面使用性能评价包含路面损坏、平整度和抗滑性能三项技术内容。二、水泥混凝土路面使用性能（PQI）任务6.2水泥混凝土路面病害处理措施和方法14知识目标掌握水泥混凝土路面病害处理措施和方法；熟悉常见水泥混凝土路面病害处治方法，熟悉水泥混凝土路面再生利用的方法。能力目标能合理选择水泥混凝土路面病害处治措施，并完成常见水泥混凝土路面病害处治。学习重点水泥混凝土路面破损处治；水泥混凝土路面板下封堵；水泥混凝土路面表面功能修复；水泥混凝土路面整修；旧水泥混凝土路面再生利用任务6.2水泥混凝土路面病害处理措施和方法主要内容6.2.1水泥混凝土路面局部破损处治16【学习任务3】学习水泥混凝土路面破损处治方法，掌握水泥混凝土路面局部破损处治要点。一、水泥混凝土路面裂缝维修二、水泥混凝土路面板边、板角修补三、水泥混凝土路面错台处治四、水泥混凝土路面沉陷处治五、水泥混凝土路面拱起处治六、水泥混凝土路面坑洞修补七、水泥混凝土路面接缝维修八、表面类病害处治九、路肩损坏病害处治一、水泥混凝土路面裂缝维修1．裂缝的成因水泥混凝土路面的裂缝情况比较复杂，...
