母线保护装置的配置与调试方法VIP免费

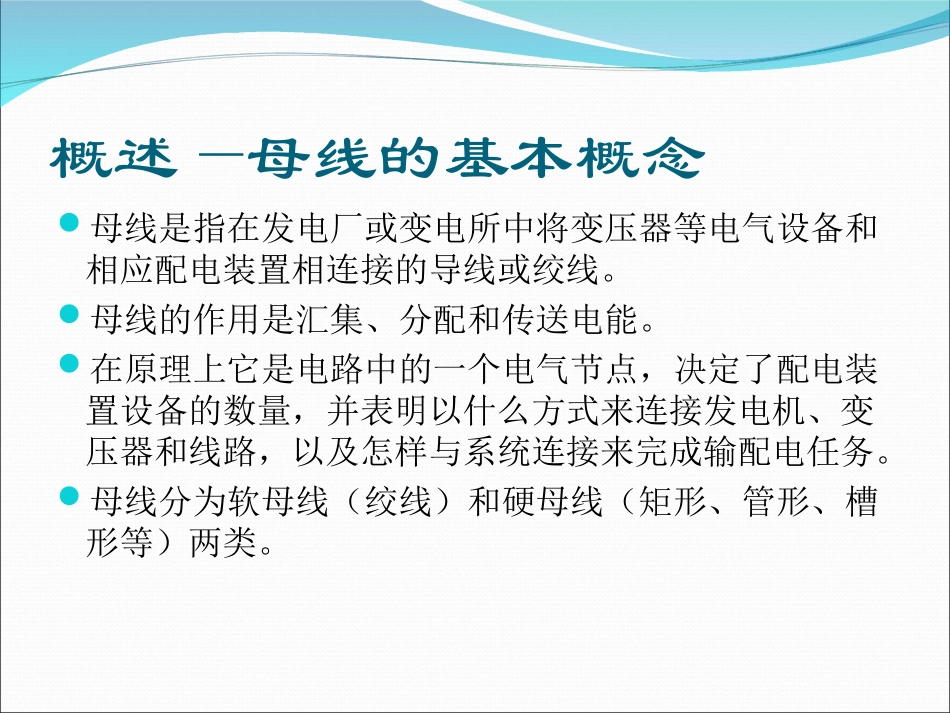

北京电力公司：龙璐Tel：15001382358Email：deerl@tom.com交流内容一、概述二、母线保护装置的配置三、调试方法简介概述—母线的基本概念母线是指在发电厂或变电所中将变压器等电气设备和相应配电装置相连接的导线或绞线。母线的作用是汇集、分配和传送电能。在原理上它是电路中的一个电气节点，决定了配电装置设备的数量，并表明以什么方式来连接发电机、变压器和线路，以及怎样与系统连接来完成输配电任务。母线分为软母线（绞线）和硬母线（矩形、管形、槽形等）两类。概述—母线的基本概念硬母线软母线概述—母线的接线方式变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。其接线方案主要有：单母线、单母线分段、双母线、双母线单分段、双母线双分段、3/2接线等。概述—母线的接线方式当母线电压为35~66kV、出线较少时，可采用单母接线方式，当出线较多时，可采用单母分段；对于110kV母线，当出线数不大于4回线时，可采用单母分段。单母线单母线分段概述—母线的接线方式在大型发电厂或枢纽变电站，当母线电压为110kV及以上，出线在4回以上时，一般采用双母接线方式，为减少正常检修和故障时的倒闸操作，一般可将工作母线分成3~4段。双母线双母单分段概述—母线的接线方式双母双分段概述—母线的接线方式3/2接线当母线故障时，为减少停电范围，220kV及以上电压等级的母线可采用3/2断路器母线的接线方式。概述—母线常见故障绝缘子对地闪络：绝缘子用来支持裸母线并使其与地绝缘。绝缘子常发生裂纹、掉块、对地闪络、绝缘电阻降低等故障；雷击；运行人员误操作：带负荷拉隔离开关、带地线合隔离开关；母线电压和电流互感器故障等。母线保护的配置母线差动保护：比率制动差动保护母联/分段保护①死区保护②充电保护③断路器失灵保护④过流保护⑤非全相保护支路保护：断路器失灵保护母线运行方式识别TA回路断线监视TV回路断线监视刀闸位置识别保护功能辅助功能III差动回路包括母线大差回路和各段母线小差回路。：I母小差II母小差大差母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。母线差动保护—大差、小差母线大差比率差动用于判别母线区内和区外故障。小差比率差动用于故障母线的选择。母线差动保护—大差、小差母线差动保护—TA极性要求TA极性要求：支路TA同名端在母线侧，母联TA同名端在一母侧。此极性要求适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置即母联视为I母单元支路母线差动保护—TA极性要求TA极性要求：支路TA同名端在母线侧，母联TA同名端在二母侧。此极性要求适用于深圳南瑞BP—2C母线保护装置即母联视为II母单元支路母线差动保护—差动电流和制动电流mjIjId1差动电流：是指所有连接元件电流和的绝对值,公式如下:制动电流：是指母线上所有连接元件电流的绝对值之和,公式如下:mjIjIr1首先规定TA的正极性端在母线侧，电流参考方向由线路流向母线为正方向。请大家分别计算大差、I母小差、II母小差差动电流以及制动电流。4321IIIIId大差：4321IIIIIrMLdIIII311I母小差：MLrIIII311母线差动保护—差动电流和制动电流首先规定TA的正级性端在母线侧，电流参考方向由线路流向母线为正方向。请大家分别计算大差、I母小差、II母小差差动电流以及制动电流。MLdIIII422II母小差：MLrIIII422母线差动保护—差动电流和制动电流母线差动保护—差动电流和制动电流母线差动保护—动作方程及动作曲线cdzdmjjII1mjjmjjIKI11jIjIcdzdI动作区jjIIjjIKI比例差动元件动作特性曲线制动系数K可整定：此动作方程适用于南瑞继保RCS—915及许继电气WMH—800A母线保护装置cdzdmjjII1)(111mjjmjjmjjIIKI制动系数K可整定：此动作方程适用于深圳南瑞BP—2C母线保护装置母线差动保护—动作方程及动作曲线jIjjIIcdzdIj...
