材料科学基础-第2章晶体缺陷VIP免费

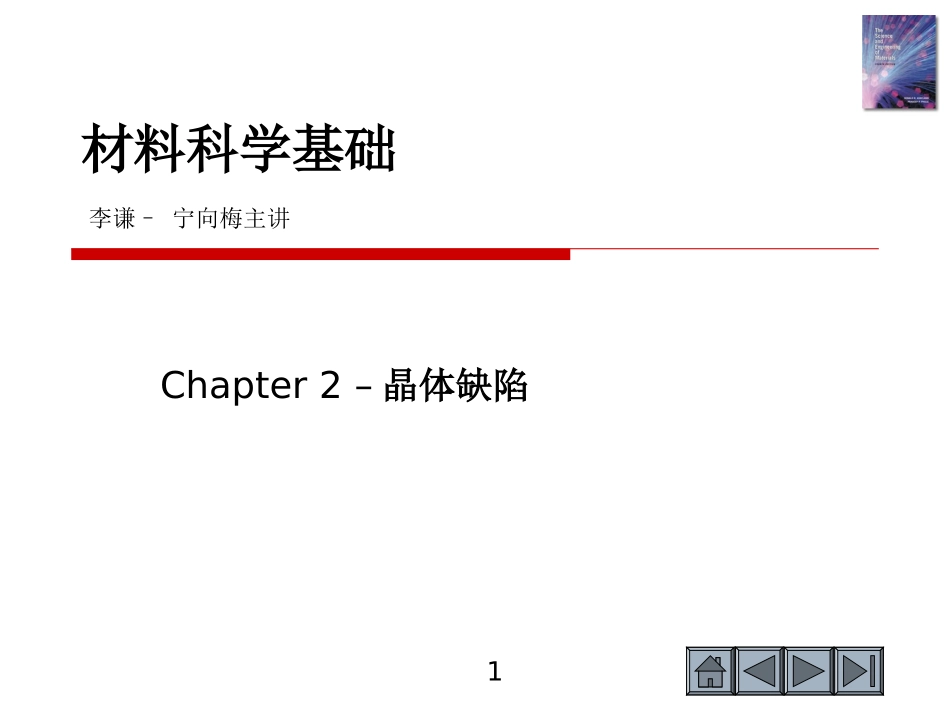

材料科学基础-第2章晶体缺陷_第1页
1/81

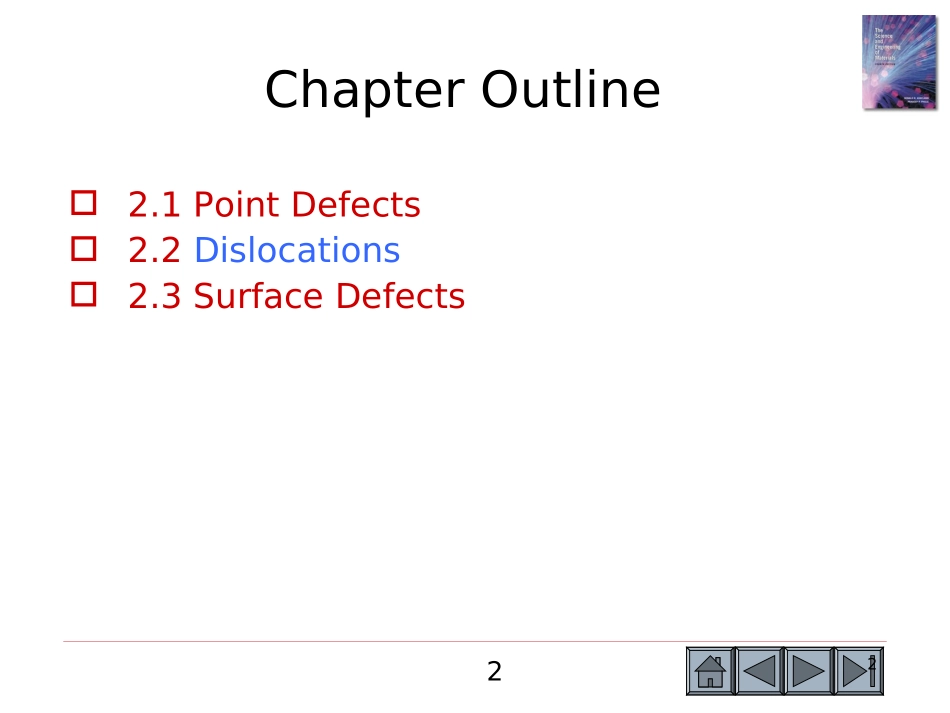

材料科学基础-第2章晶体缺陷_第2页
2/81

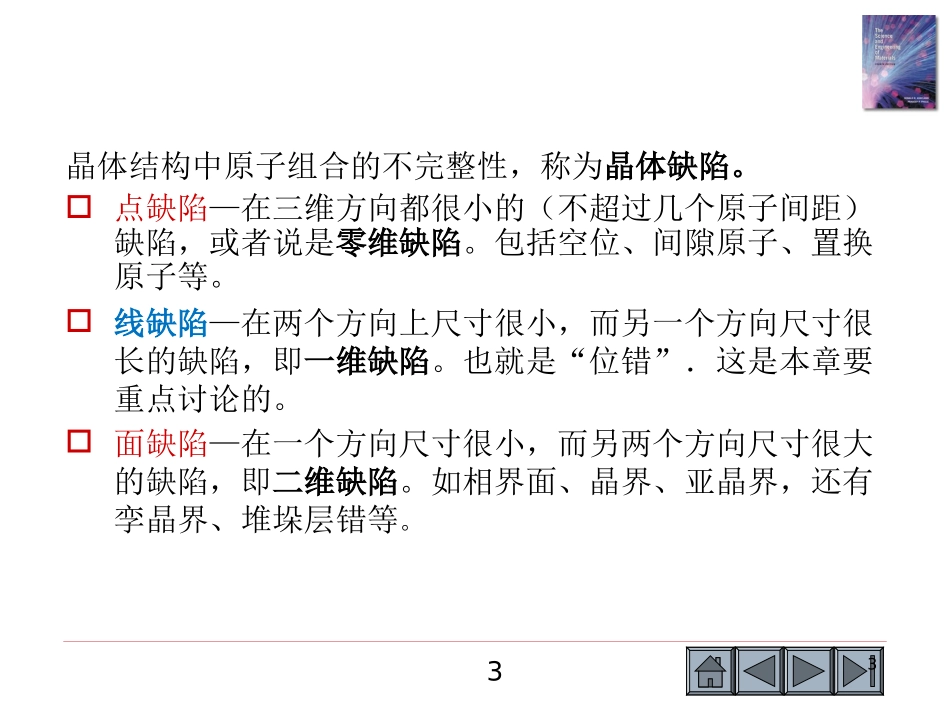

材料科学基础-第2章晶体缺陷_第3页
3/81
11材料科学基础Chapter2–晶体缺陷李谦–宁向梅主讲22ChapterOutline2.1PointDefects2.2Dislocations2.3SurfaceDefects33晶体结构中原子组合的不完整性,称为晶体缺陷。点缺陷—在三维方向都很小的(不超过几个原子间距)缺陷,或者说是零维缺陷。包括空位、间隙原子、置换原子等。线缺陷—在两个方向上尺寸很小,而另一个方向尺寸很长的缺陷,即一维缺陷。也就是“位错”.这是本章要重点讨论的。面缺陷—在一个方向尺寸很小,而另两个方向尺寸很大的缺陷,即二维缺陷。如相界面、晶界、亚晶界,还有孪晶界、堆垛层错等。44Pointdefects-Imperfections,suchasvacancies,thatarelocatedtypicallyatone(insomecasesafew)sitesinthecrystal.Extendeddefects-Defectsthatinvolveseveralatoms/ionsandthusoccuroverafinitevolumeofthecrystallinematerial(e.g.,dislocations,stackingfaults,etc.).Vacancy-Anatomoranionmissingfromitsregularcrystallographicsite.Interstitialdefect-Apointdefectproducedwhenanatomisplacedintothecrystalatasitethatisnormallynotalatticepoint.Substitutionaldefect-Apointdefectproducedwhenanatomisremovedfromaregularlatticepointandreplacedwithadifferentatom,usuallyofadifferentsize.Section2.1PointDefects点缺陷55图2-1点缺陷:(a)空位(b)间隙原子(c)小置换原子(d)大置换原子(e)弗兰克空位(f)肖脱基空位Figure2-1Pointdefects:(a)vacancy,(b)interstitialatom,(c)smallsubstitutionalatom,(d)largesubstitutionalatom,(e)Frenkeldefect,(f)Schottkydefect.Allofthesedefectsdisrupttheperfectarrangementofthesurroundingatoms.66771.空位(Vacancy)晶体中的原子克服周围原子的约束力,跳到别的位置而在原有位置留下的空结点,称为空位。它包括以下两类:弗兰克(Frank)空位—晶体中的原子迁移到晶体点阵的间隙位置,在原位置形成的空位。肖脱基(Schottky)空位—晶体中的原子离开平衡位置,迁移到表面或其它界面而在原位置形成的空位。2.间隙原子(interstitialatom)晶体点阵的间隙位置出现的原子称为间隙原子。间隙原子又分为同类间隙原子和异类间隙原子。显然,同类间隙原子可与弗兰克空位同时产生。异类间隙原子,多由半径很小的异类原子形成。2.1.1分类883.置换原子(Substitutionalatom)异类原子代换了原有晶体中的原子,而处于晶体点阵的结点位置,称为置换原子,亦称代位原子。各种点缺陷,都破坏了原有晶体的完整性。它们从电学和力学这两个方面,使近邻原子失去了平衡。空位和直径较小的置换原子,使周围原子向点缺陷的方向松弛,间隙原子及直径较大的置换原子,把周围原子挤开一定位置。因而在点缺陷的周围,就出现了一定范围的点阵畸变区,或称弹性应变区。距点缺陷越远,其影响越小。因而在每个点缺陷的周围,都会产生一个弹性应力场。2.1.1分类991.空位形成能和间隙原子形成能形成一个空位(或间隙原子)所需要的能量,称为空位形成能(或间隙原子形成能)。它包括电子能(缺陷对晶体中电子状态的影响)和畸变能。空位以前者为主,间隙原子以后者为主。间隙原子形成能比空位形成能高出几倍。所以,空位形成比较容易,数量比较多。2.空位引起的熵变n个空位在N个位置上的组合方式的数目,若用ω即产生n个空位的几率表示,则玻尔兹曼研究出熵的统计学表达式为2.1.2点缺陷对体系热力学能和熵的影响!!!nnNnNnNnNnPCPlnSK1010n个空位造成系统排列熵的改变为若N不变,当n0。因n<
