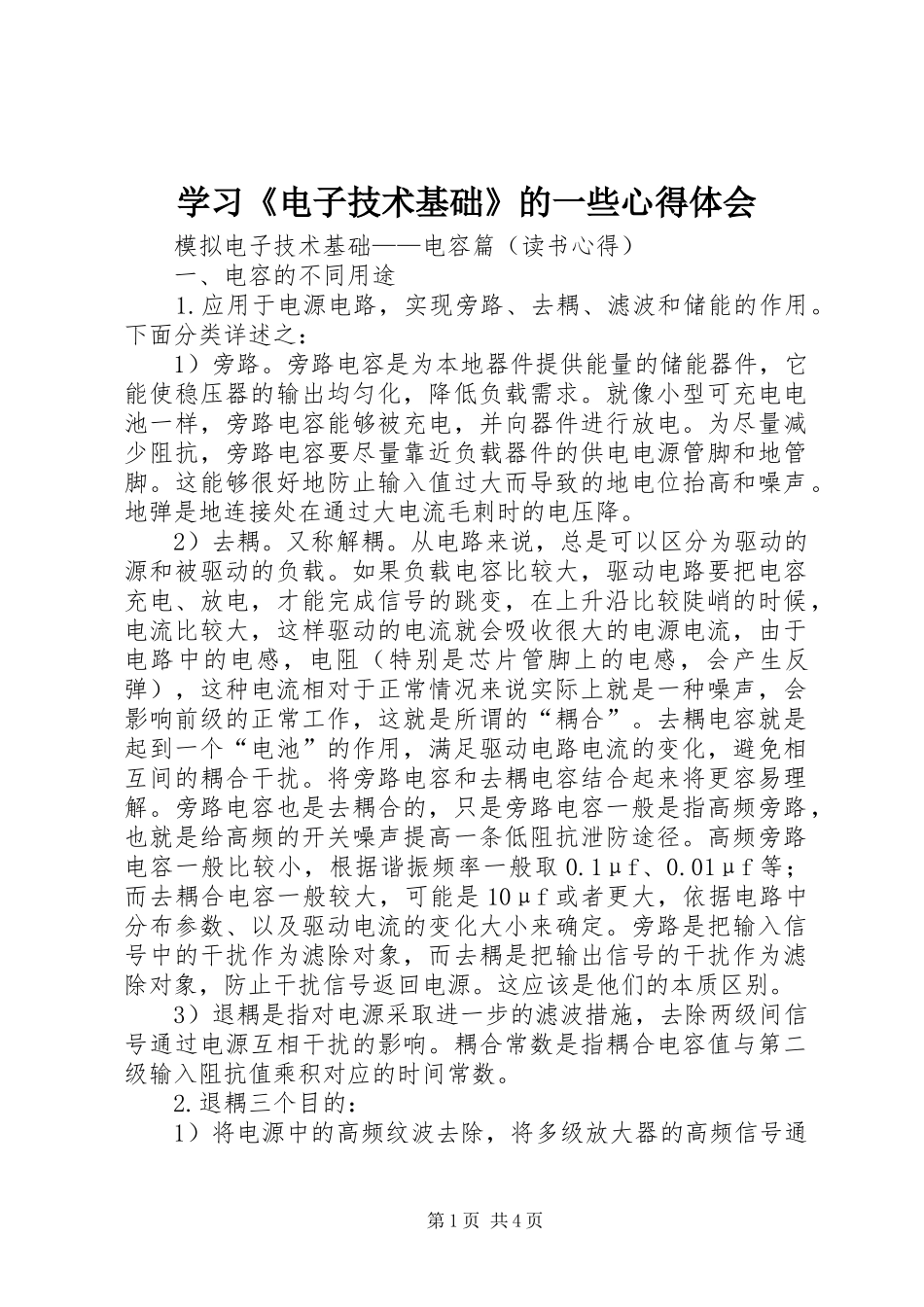

学习《电子技术基础》的一些心得体会模拟电子技术基础——电容篇（读书心得）一、电容的不同用途1.应用于电源电路，实现旁路、去耦、滤波和储能的作用。下面分类详述之：1）旁路。旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地弹是地连接处在通过大电流毛刺时的电压降。2）去耦。又称解耦。从电路来说，总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说实际上就是一种噪声，会影响前级的正常工作，这就是所谓的“耦合”。去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰。将旁路电容和去耦电容结合起来将更容易理解。旁路电容也是去耦合的，只是旁路电容一般是指高频旁路，也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小，根据谐振频率一般取0.1μf、0.01μf等；而去耦合电容一般较大，可能是10μf或者更大，依据电路中分布参数、以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这应该是他们的本质区别。3）退耦是指对电源采取进一步的滤波措施，去除两级间信号通过电源互相干扰的影响。耦合常数是指耦合电容值与第二级输入阻抗值乘积对应的时间常数。2.退耦三个目的：1）将电源中的高频纹波去除，将多级放大器的高频信号通第1页共4页过电源相互串扰的通路切断；2）大信号工作时，电路对电源需求加大，引起电源波动，通过退耦降低大信号时电源波动对输入级/高电压增益级的影响；3）形成悬浮地或是悬浮电源，在复杂的系统中完成各部分地线或是电源的协调匹有源器件在开关时产生的高频开关噪声将沿着电源线传播。去耦电容的主要功能就是提供一个局部的直流电源给有源器件，以减少开关噪声在板上的传播和将噪声引导到地。4）滤波。从理论上（即假设电容为纯电容）说，电容越大，阻抗越小，通过的频率也越高。但实际上超过1μf的电容大多为电解电容，有很大的电感成份，所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容，这时大电容通低频，小电容通高频。电容的作用就是通高阻低，通高频阻低频。电容越大低频越容易通过，电容越小高频越容易通过。具体用在滤波中，大电容（1000μf）滤低频，小电容（20pf）滤高频。滤波就是充电，放电的过程。5）储能。储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40～450vdc、电容值在220～150000μf之间的铝电解电容器（如b43504或b43505是较为常用的。根据不同的电源要求，器件有时会采用串联、并联或其组合的形式，对于功率级超过10kw的电源，通常采用体积较大的罐形螺旋端子电容器。3.应用于信号电路，主要完成耦合、振荡/同步及时间常数的作用：1）耦合。举个例子来讲，晶体管放大器发射极有一个自给偏压电阻，它同时又使信号产生压降反馈到输入端形成了输入输出信号耦合，这个电阻就是产生了耦合的元件，如果在这个电阻两端并联一个电容，由于适当容量的电容器对交流信号较小的阻抗，这样就减小了电阻产生的耦合效应，故称此电容为去耦电容。耦合指信号由第一级向第二级传递的过程，一般不加注明时往往是指交流耦合。从电路来说，总是可以区分为驱动的源第2页共4页和被驱动的负载。如果负载电容比较大，驱动电路要把电容充电、放电，才能完成信号的跳变，在上升沿比较陡峭的时候，电流比较大，这样驱动的电流就会吸收很大的电源电流，由于电路中的电感，电阻（特别是芯片管脚上的电感，会产生反弹），这种电流相对于正常情况来说...
