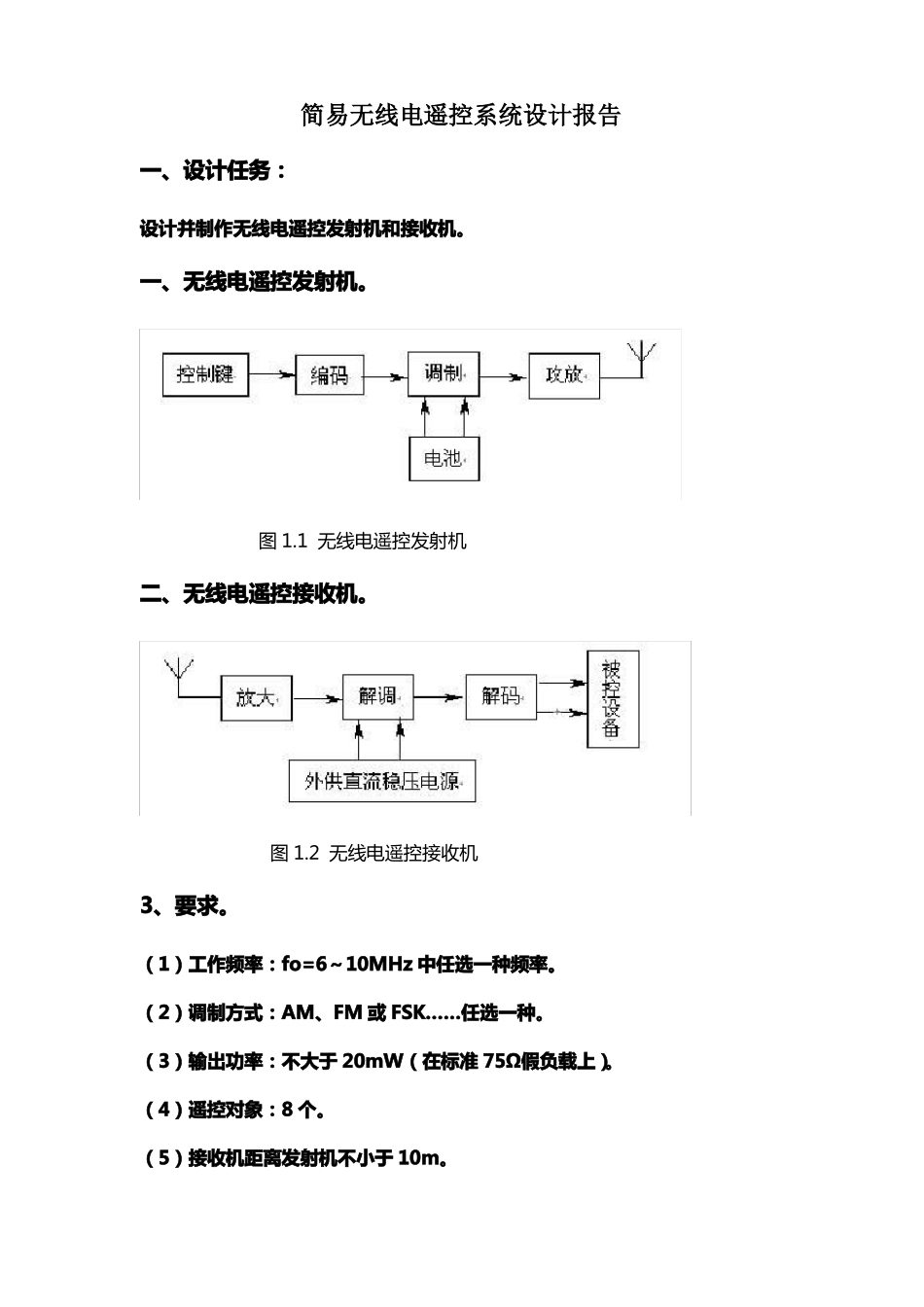

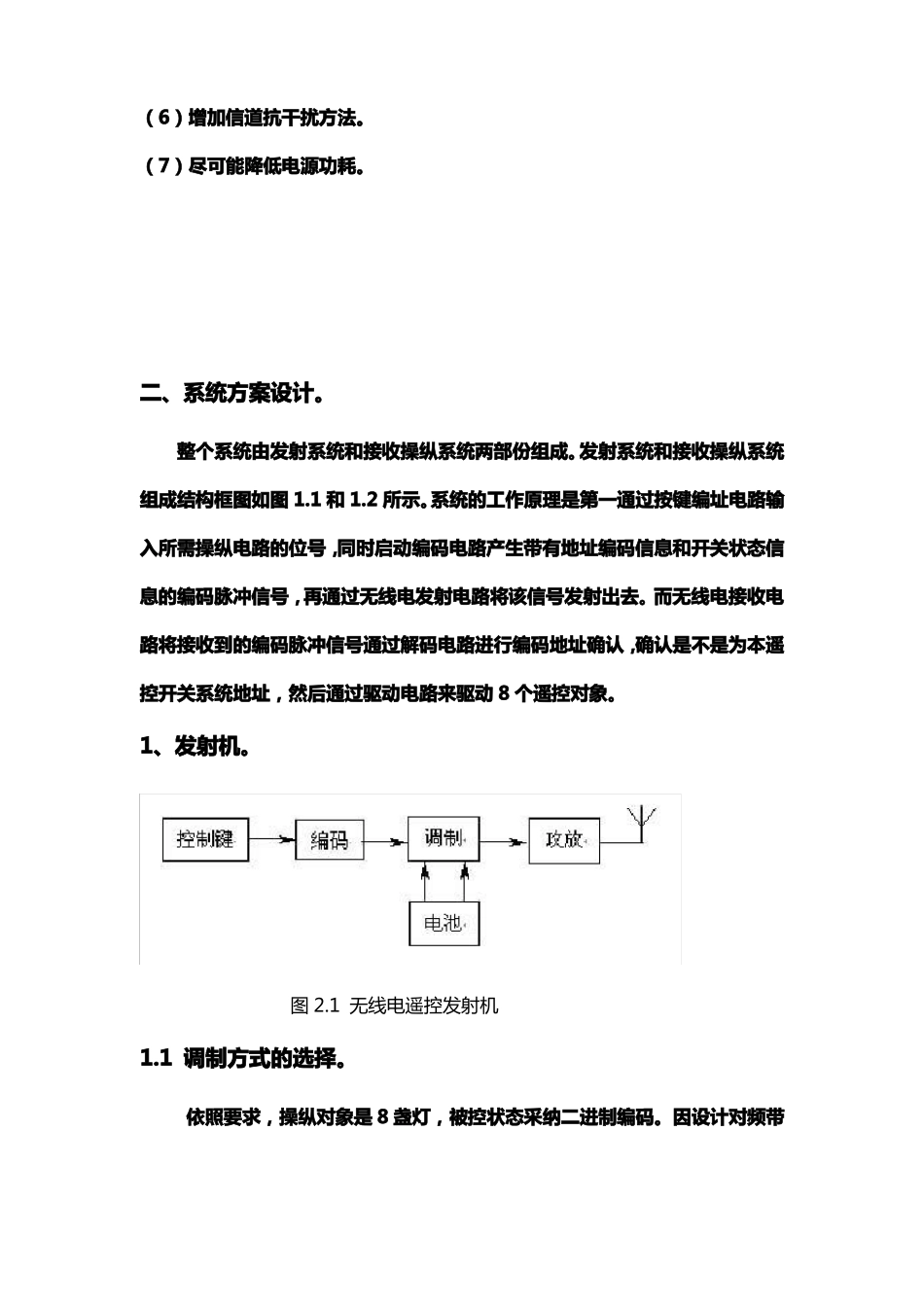

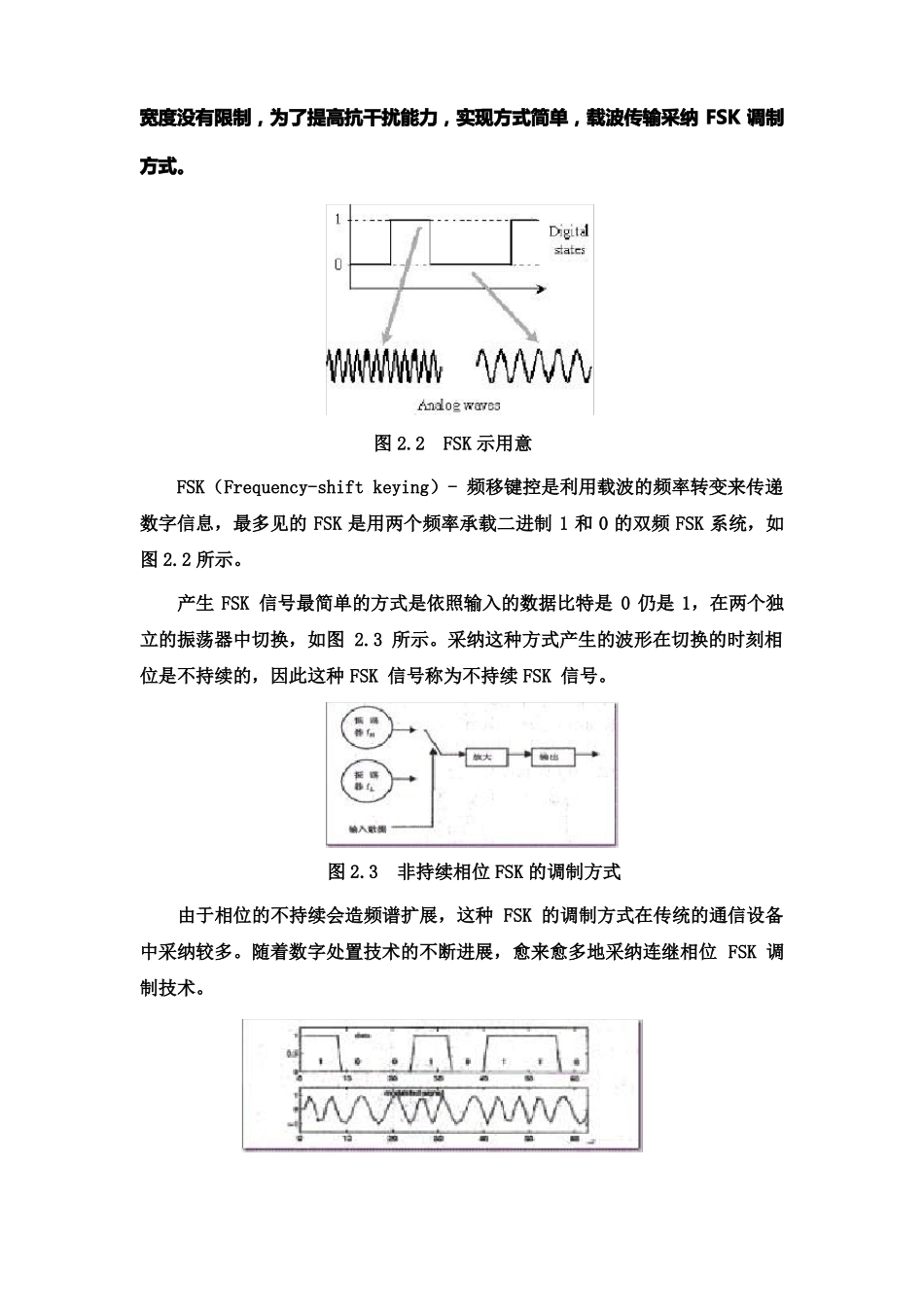

简易无线电遥控系统设计报告一、设计任务：设计并制作无线电遥控发射机和接收机。一、无线电遥控发射机。图1.1无线电遥控发射机二、无线电遥控接收机。图1.2无线电遥控接收机3、要求。（1）工作频率：fo=6～10MHz中任选一种频率。（2）调制方式：AM、FM或FSK……任选一种。（3）输出功率：不大于20mW（在标准75Ω假负载上）。（4）遥控对象：8个。（5）接收机距离发射机不小于10m。（6）增加信道抗干扰方法。（7）尽可能降低电源功耗。二、系统方案设计。整个系统由发射系统和接收操纵系统两部份组成。发射系统和接收操纵系统组成结构框图如图1.1和1.2所示。系统的工作原理是第一通过按键编址电路输入所需操纵电路的位号，同时启动编码电路产生带有地址编码信息和开关状态信息的编码脉冲信号，再通过无线电发射电路将该信号发射出去。而无线电接收电路将接收到的编码脉冲信号通过解码电路进行编码地址确认，确认是不是为本遥控开关系统地址，然后通过驱动电路来驱动8个遥控对象。1、发射机。图2.1无线电遥控发射机1.1调制方式的选择。依照要求，操纵对象是8盏灯，被控状态采纳二进制编码。因设计对频带宽度没有限制，为了提高抗干扰能力，实现方式简单，载波传输采纳FSK调制方式。图2.2FSK示用意FSK（Frequency-shiftkeying）-频移键控是利用载波的频率转变来传递数字信息，最多见的FSK是用两个频率承载二进制1和0的双频FSK系统，如图2.2所示。产生FSK信号最简单的方式是依照输入的数据比特是0仍是1，在两个独立的振荡器中切换，如图2.3所示。采纳这种方式产生的波形在切换的时刻相位是不持续的，因此这种FSK信号称为不持续FSK信号。图2.3非持续相位FSK的调制方式由于相位的不持续会造频谱扩展，这种FSK的调制方式在传统的通信设备中采纳较多。随着数字处置技术的不断进展，愈来愈多地采纳连继相位FSK调制技术。图2.4持续相位FSK的调制信号目前较经常使用产生FSK信号的方式是，第一产生FSK基带信号，利用基带信号对单一载波振荡器进行频率调制。1.2发射机主振电路型式的选择。（1）主振可采纳晶体振荡或LC振荡。设计要求载频为6～10MHz。假设采纳一般晶体倍频方式，假设为三倍频，那么晶体频率要低于3.33MHz，在这种情形下难于取得足够的频偏。例如，用摩托罗拉公司的单片集成FM调制芯片MC2833实现2.5MHz电抗管晶体三倍频调频时，实测三倍频后的最大频偏为420MHz。假设采纳专用调频晶体，价钱又太高。（2）主振采纳电容三点式振荡电路。电容三点式具有频率稳固性高，振幅稳固，频率调剂方便，适合做波段振荡器。图2.5克拉泼电路克拉泼电路：当要求电容三点式振荡电路的振荡频率更高时，那么应使电容C一、C2的值较小。由于C1并接在三极管的c、e极之间，C2并接在三极管的b、e极之间，当管子的极间电容随温度等因素的转变而转变时，将对振荡频率产生显著阻碍，造成振荡频率的不稳固。为了减小极间电容的阻碍，提高电路频率的稳固性，对电容三点式振荡电路进行适当改良就形成了改良型电容三点式振荡电路，如图2.5所示。该电路称为串联型电容三点式振荡电路，又称克拉泼振荡电路。由图可知，这种电路是在电容三点式振荡电路的电感支路上串进了一个小电容C而组成的（C3对交流短路，属共基组态）。C一、C二、C及L组成谐振回路，当C<
