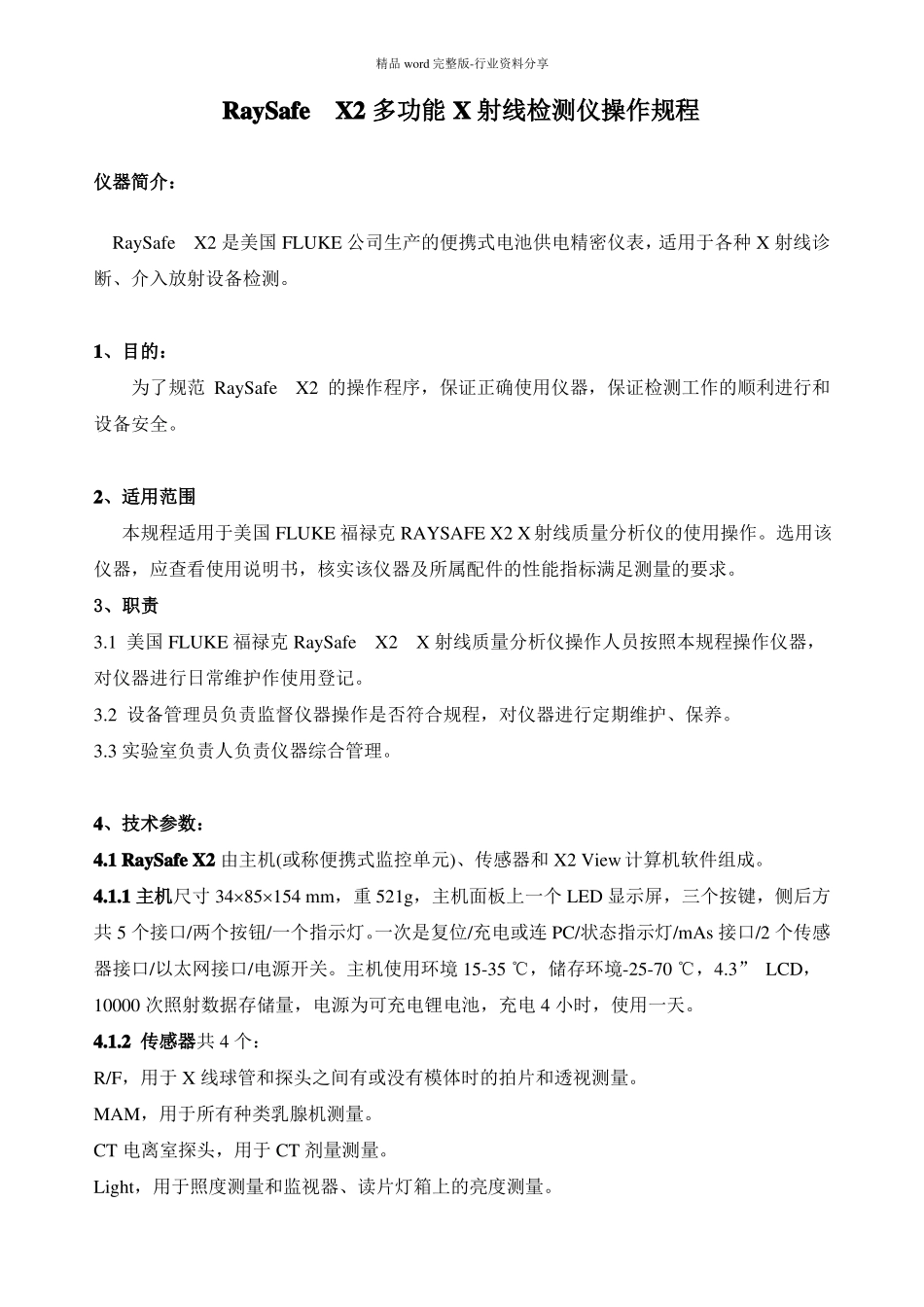

精品word完整版-行业资料分享RaySafeX2多功能X射线检测仪操作规程仪器简介：RaySafeX2是美国FLUKE公司生产的便携式电池供电精密仪表，适用于各种X射线诊断、介入放射设备检测。1、目的：为了规范RaySafeX2的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。2、适用范围本规程适用于美国FLUKE福禄克RAYSAFEX2X射线质量分析仪的使用操作。选用该仪器，应查看使用说明书，核实该仪器及所属配件的性能指标满足测量的要求。3、职责3.1美国FLUKE福禄克RaySafeX2X射线质量分析仪操作人员按照本规程操作仪器，对仪器进行日常维护作使用登记。3.2设备管理员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。3.3实验室负责人负责仪器综合管理。4、技术参数：4.1RaySafeX2由主机(或称便携式监控单元)、传感器和X2View计算机软件组成。4.1.1主机尺寸3485154mm，重521g，主机面板上一个LED显示屏，三个按键，侧后方共5个接口/两个按钮/一个指示灯。一次是复位/充电或连PC/状态指示灯/mAs接口/2个传感器接口/以太网接口/电源开关。主机使用环境15-35℃，储存环境-25-70℃，4.3”LCD，10000次照射数据存储量，电源为可充电锂电池，充电4小时，使用一天。4.1.2传感器共4个：R/F，用于X线球管和探头之间有或没有模体时的拍片和透视测量。MAM，用于所有种类乳腺机测量。CT电离室探头，用于CT剂量测量。Light，用于照度测量和监视器、读片灯箱上的亮度测量。精品word完整版-行业资料分享4.1.3X2View是一款与X2仪表一起使用的电脑软件。在X2View中，您可以在电脑显示器上查看测量结果和波形、存储测量值、向Exce或其他软件传输数据以及更新主机软件。2m和5m的USB连接线各一根以及一根5m的延长线。4.2RaySafeX2传感器4.2.1X2R/F传感器42g，142279mm.1主动补偿范围：剂量/剂量率：40-150kVp,1-14mmAlHVLkVp：40-150kVp,至1mmCuTF：60-120kVp,至1mmCu4.2.1.2性能参数剂量：1nGy-9999Gy，不确定度5%或5nGy剂量率：1nGy/s-500mGy/s，5%或10nGy/skVp：40-150kVp，不确定度2%HVL：1-14mmAl，不确定度10%总滤过：1.5-35mmAl，不确定度10%或0.3mmAl时间：1ms-999s，分辨率0.1ms，不确定度0.5%脉冲：1-9999脉冲脉冲率：0.1-200脉冲/秒每脉冲剂量：1nGy/脉冲-999Gy/脉冲波形：分辨率62.5μs，0.1-0.4kHz带宽kV，4Hz-4kHz带宽剂量率4.2.2X2MAM传感器42g，142279mm.1主动补偿范围：4.2.2.1.1剂量/剂量率/HVL，在如下条件下，无需选择，无需考虑有无压板和模体Mo/Mo,Mo/Rh：20-40kVpRh/Ag：27-40kVpMo/Al,W/Rh,W/Ag,W/Al,Rh/Rh,Rh/Al：20-50kVpMo/Cu,Rh/Cu,W/Cu：40-50kVp4.2.2.1.2kVp精品word完整版-行业资料分享射束品质可选，有相关压板补偿W/Ag20-40kVpW/Al20-50kVp，超过40kVp的测量需要一个X2R/F传感器+2mmAl(包含)W/Rh20-40kVpMo/Mo20-40kVpMo/Rh32-40kVpusing+2mmAl(包含)Rh/Ag27-40kVpMo/Cu,W/Cu40-50kVp,使用X2R/F传感器4.2.2.2性能参数剂量：1nGy-9999Gy，不确定度5%或5nGy剂量率：1nGy/s-300mGy/s，5%kVp：20-50kVp，超过40kVp的测量需要一个X2R/F传感器+2mmAl(包含)，不确定度2%或者0.5kV(无压板)，0.7kV(有压板)HVL：0.2-3.6mmAl，不确定度5%(25kV以上)，10%(25kV以下)总滤过：1.5-35mmAl，不确定度10%或0.3mmAl时间：1ms-999s，分辨率0.1ms，不确定度0.5%脉冲：1-9999脉冲脉冲率：0.1-200脉冲/秒每脉冲剂量：1nGy/脉冲-999Gy/脉冲波形：分辨率62.5us，0.1-0.4kHz带宽kV，4Hz-4kHz带宽剂量率4.2.3X2lighter传感器136g，48x60x68mm4.2.3.1亮度参数：量程：0.01-10000cd/m2分辨率：0.001cd/m2缝隙角：5度测量面积：10mm不确定度：3%4.2.3.2照度参数：量程：0.1-100000lux分辨率：0.01lux精品word完整版-行业资料分享不确定度：3%4.2.3.3响应函数：4.2.4X2CT传感器86g，1422219mm，探测器尺寸Ø12.0100mm，CT探头的有效长度是100mm，且标记了其中心和边缘。4.2.4.1技术参数：能量依赖性：<5%，对70-150kV，RQR,RQA和RQT射束品质自动环境补偿：80-106kPa,15-35°C(59-95°F)剂量范围：10μGy-999Gy，不确定度5%剂量长度积范围：100μGycm-9999Gycm，不确定度5%...
