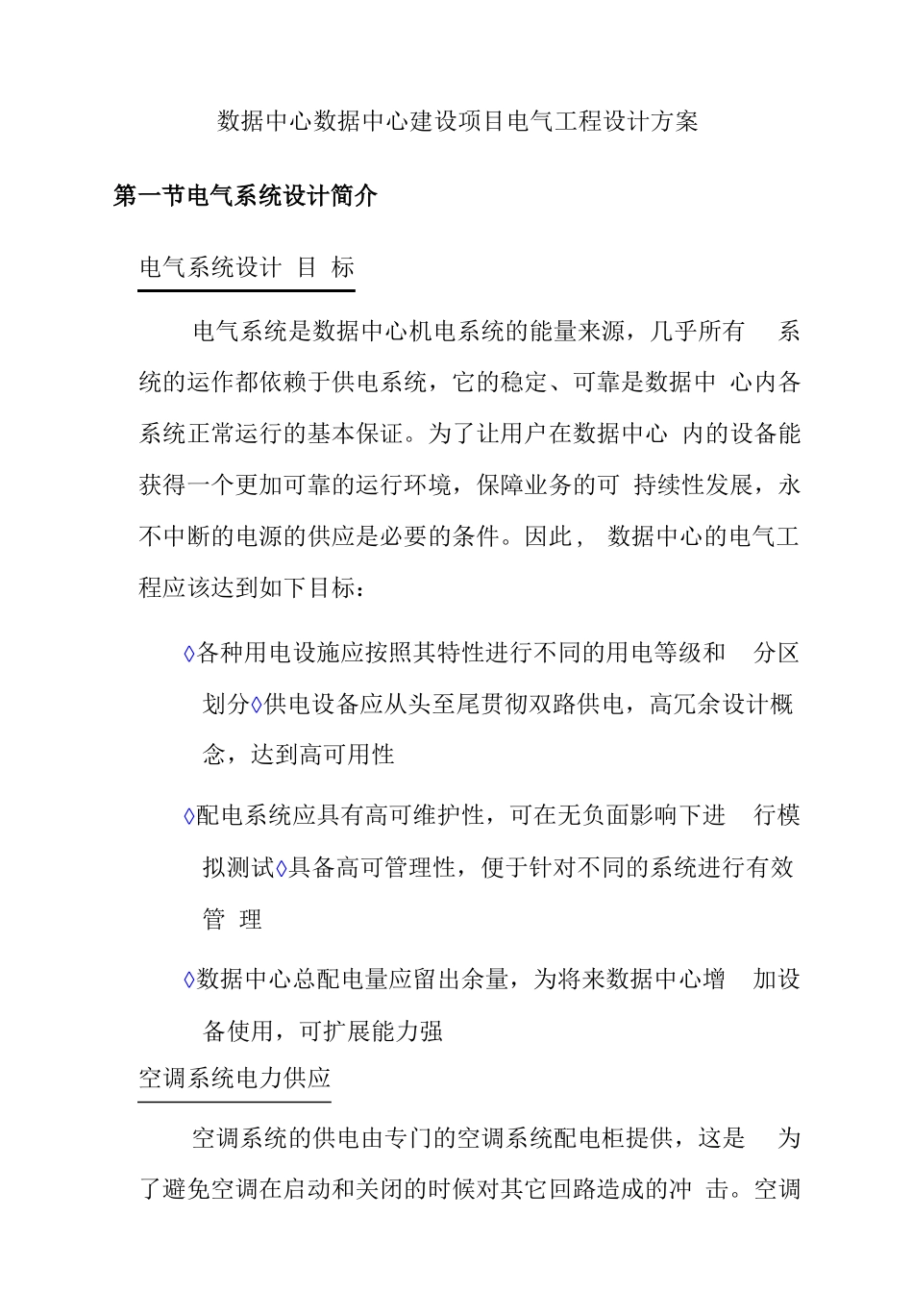

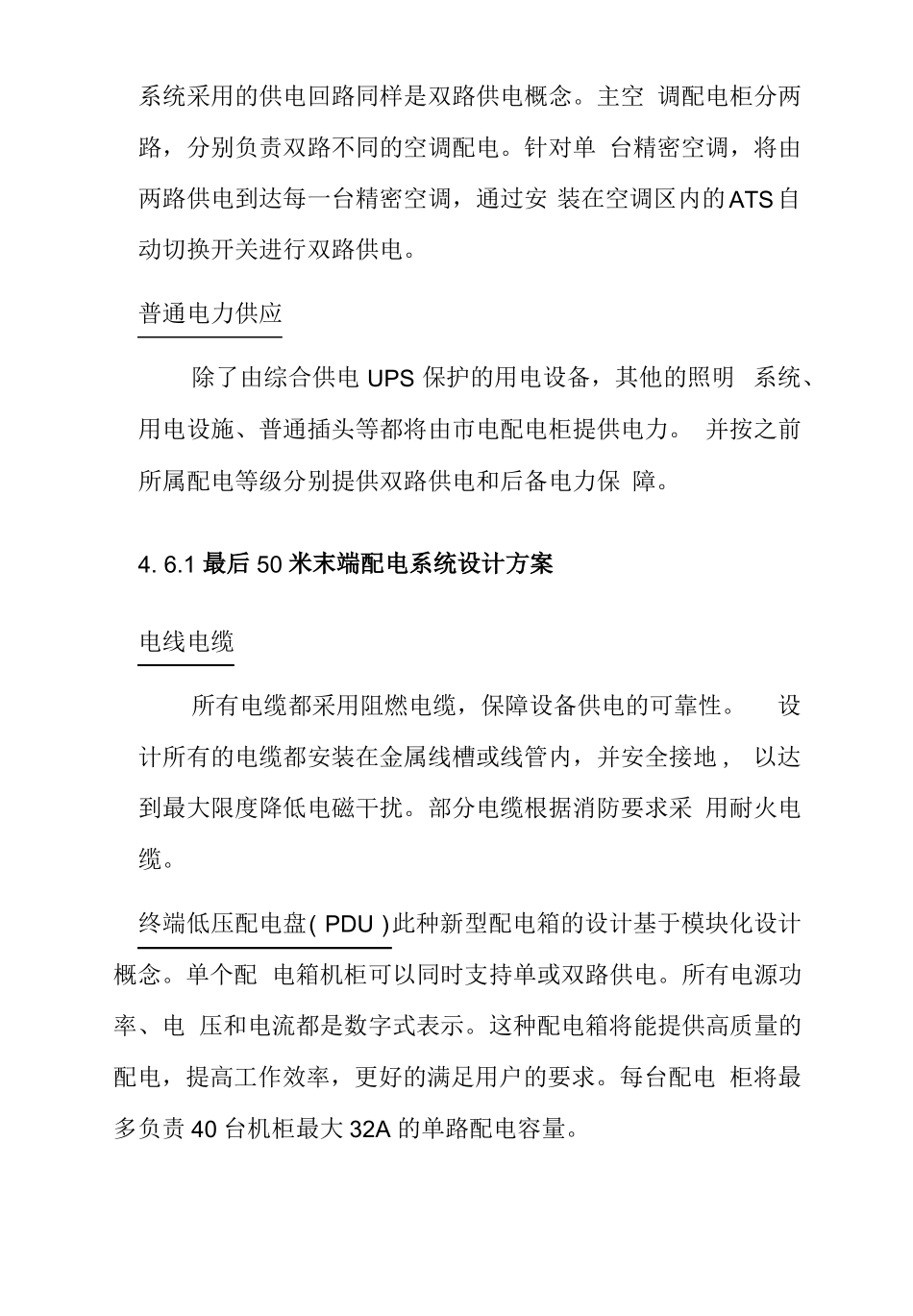

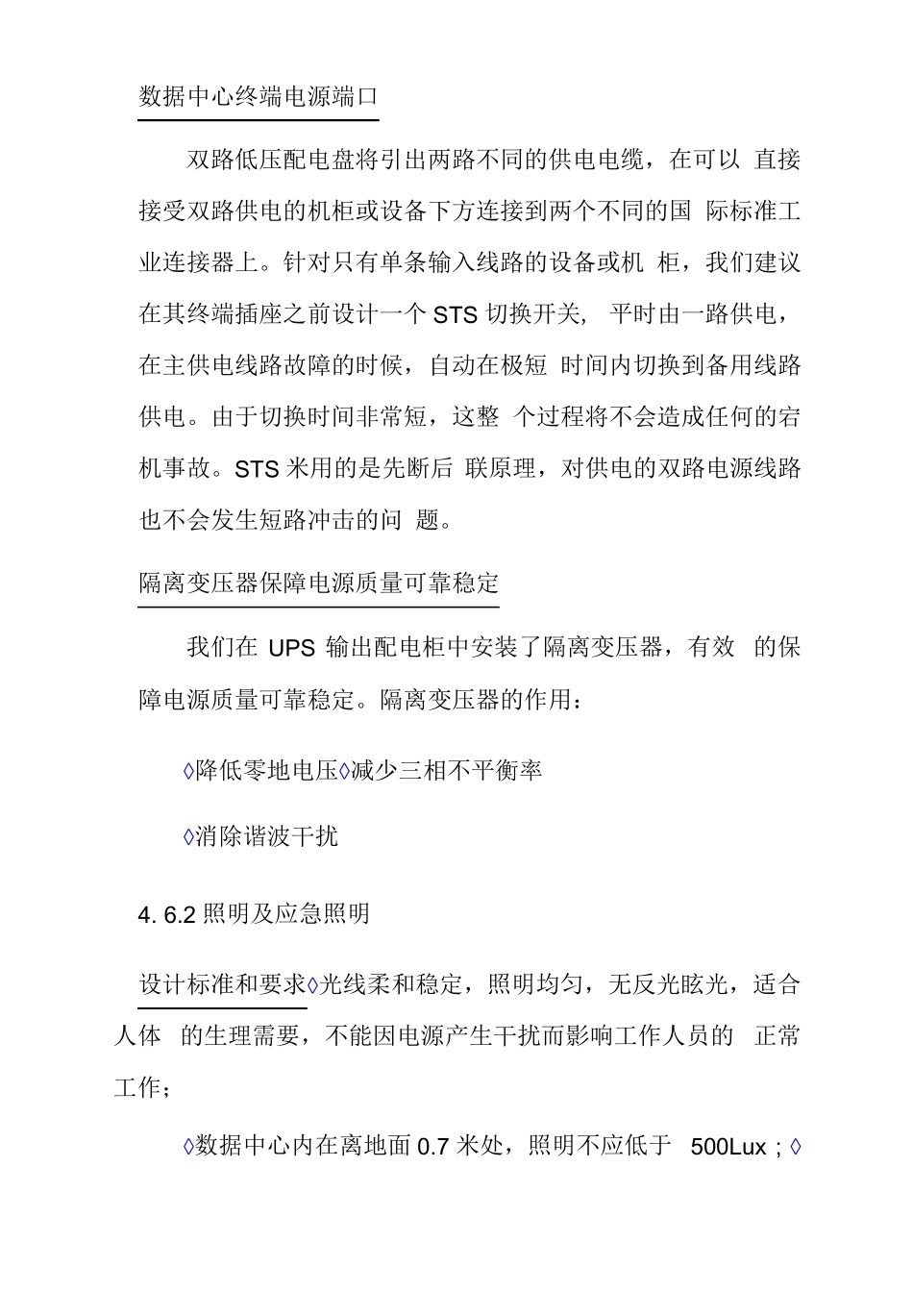

数据中心数据中心建设项目电气工程设计方案第一节电气系统设计简介电气系统设计目标电气系统是数据中心机电系统的能量来源，几乎所有系统的运作都依赖于供电系统，它的稳定、可靠是数据中心内各系统正常运行的基本保证。为了让用户在数据中心内的设备能获得一个更加可靠的运行环境，保障业务的可持续性发展，永不中断的电源的供应是必要的条件。因此,数据中心的电气工程应该达到如下目标：◊各种用电设施应按照其特性进行不同的用电等级和分区划分◊供电设备应从头至尾贯彻双路供电，高冗余设计概念，达到高可用性◊配电系统应具有高可维护性，可在无负面影响下进行模拟测试◊具备高可管理性，便于针对不同的系统进行有效管理◊数据中心总配电量应留出余量，为将来数据中心增加设备使用，可扩展能力强空调系统电力供应空调系统的供电由专门的空调系统配电柜提供，这是为了避免空调在启动和关闭的时候对其它回路造成的冲击。空调系统采用的供电回路同样是双路供电概念。主空调配电柜分两路，分别负责双路不同的空调配电。针对单台精密空调，将由两路供电到达每一台精密空调，通过安装在空调区内的ATS自动切换开关进行双路供电。普通电力供应除了由综合供电UPS保护的用电设备，其他的照明系统、用电设施、普通插头等都将由市电配电柜提供电力。并按之前所属配电等级分别提供双路供电和后备电力保障。4.6.1最后50米末端配电系统设计方案电线电缆所有电缆都采用阻燃电缆，保障设备供电的可靠性。设计所有的电缆都安装在金属线槽或线管内，并安全接地,以达到最大限度降低电磁干扰。部分电缆根据消防要求采用耐火电缆。终端低压配电盘（PDU）此种新型配电箱的设计基于模块化设计概念。单个配电箱机柜可以同时支持单或双路供电。所有电源功率、电压和电流都是数字式表示。这种配电箱将能提供高质量的配电，提高工作效率，更好的满足用户的要求。每台配电柜将最多负责40台机柜最大32A的单路配电容量。数据中心终端电源端口双路低压配电盘将引出两路不同的供电电缆，在可以直接接受双路供电的机柜或设备下方连接到两个不同的国际标准工业连接器上。针对只有单条输入线路的设备或机柜，我们建议在其终端插座之前设计一个STS切换开关,平时由一路供电，在主供电线路故障的时候，自动在极短时间内切换到备用线路供电。由于切换时间非常短，这整个过程将不会造成任何的宕机事故。STS米用的是先断后联原理，对供电的双路电源线路也不会发生短路冲击的问题。隔离变压器保障电源质量可靠稳定我们在UPS输出配电柜中安装了隔离变压器，有效的保障电源质量可靠稳定。隔离变压器的作用：◊降低零地电压◊减少三相不平衡率◊消除谐波干扰4.6.2照明及应急照明设计标准和要求◊光线柔和稳定，照明均匀，无反光眩光，适合人体的生理需要，不能因电源产生干扰而影响工作人员的正常工作；◊数据中心内在离地面0.7米处，照明不应低于500Lux；◊应急照明系统应能在停电时保持数据中心区能基本正常工作，照度不应低于50Luxo具体设计◊灯具的选用：数据中心区照明灯具采用2x36W、3x36W电子镇流节能荧光格栅灯具。电子镇流器具有屏蔽效果可防止产生的谐波干扰计算机的正常的运行；◊灯具的安装：将灯具吊挂在楼顶板下，其底平面处于所有管线的最低面；◊20%应急照明均匀布置于正常照明灯具之中，平时市电维持数据中心区的正常工作；◊所有市电供应中断后12秒内由应急照明提供照明。当后备发电机启动后正常照明自动恢复；◊在主要通道设计出口指示灯；◊数据中心区内设计照明度A500Lux,数据中心内照明均匀度＞0.7；第六节机房接地系统接地系统的整体设计理念根据《电子计算机机房设计规范》GB50174-2008标准要求最高级标准，计算机数据中心接地装置应满足下列接地要求：大楼提供两个接地点，且接地电阻不大于1Q,分别引两路独立ZR-RVVP1*120电缆到数据中心。◊交流工作接地，接地电阻不大于4Q；◊安全保护接地，接地电阻不大于4Q；◊直流工作接地，接地电阻应按计算机系统具体要求确定；◊防雷接地，接地按现行国标《建筑物电子信息系统防雷技术规范》GB50343-2004执行。交流工作接地、安全保护接地、直流工作接地、防...
