建筑外部空间的视觉设计VIP免费

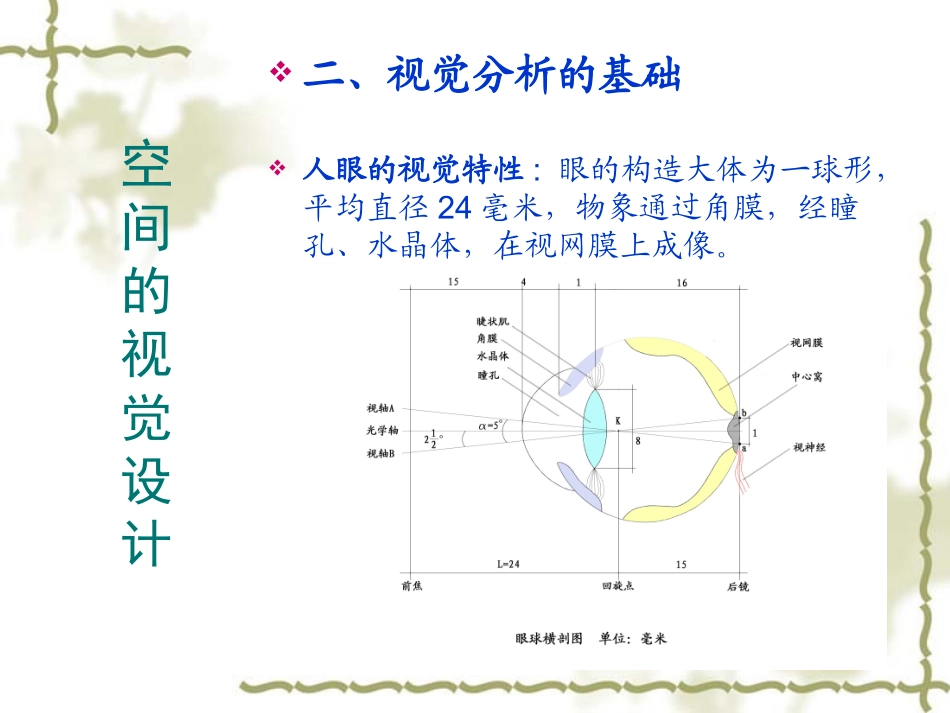

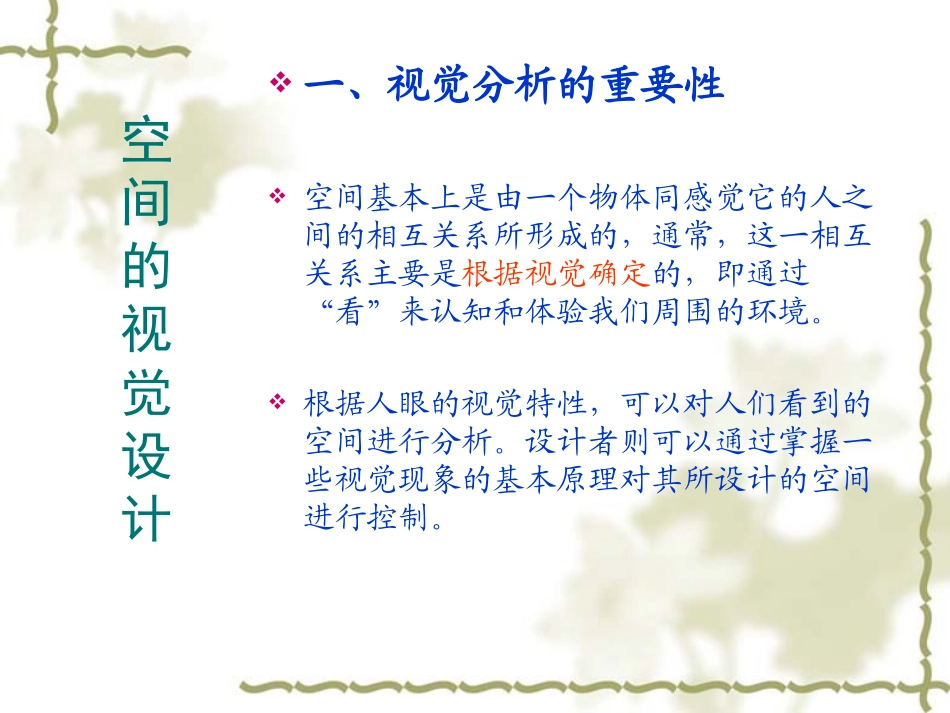

视觉分析在外部空间设计中的应用空间的视觉设计一、视觉分析的重要性空间基本上是由一个物体同感觉它的人之间的相互关系所形成的，通常，这一相互关系主要是根据视觉确定的，即通过“看”来认知和体验我们周围的环境。根据人眼的视觉特性，可以对人们看到的空间进行分析。设计者则可以通过掌握一些视觉现象的基本原理对其所设计的空间进行控制。空间的视觉设计二、视觉分析的基础人眼的视觉特性:眼的构造大体为一球形，平均直径24毫米，物象通过角膜，经瞳孔、水晶体，在视网膜上成像。空间的视觉设计三、视觉分析的基本概念1.视野视野是人在观察物象时所能看到的范围大小，可以用垂直视野和水平视野来表述。同时，规定人观察物象时眼球固定时的视野成为静视野，眼球转动时的视野成为动视野。空间的视觉设计视野分析图两眼同时观察物象的部分是视觉中最重要的部分，水平视野与垂直视野合，可以绘成两眼观察物象的视野图，图中红线范围显示了两眼的注视中心，即60°视锥范围内为注视中心，120°范围内为注视范围。在60°视锥范围内是最佳水平视角，此时最佳垂直视角上为27°，下为35°。视野图是分析视觉设计的基础。空间的视觉设计2.视点视点是人在观察物象时的站点，即“站在哪里看”。在外部空间中，人的视点是不断变化的，因此，如何引导人们在最佳视点感受设计者的设计意图，是视觉分析的重要目的之一。3.视距视距是观察者与物象之间的距离，即“站在多远看”。视距是视觉分析中的重要概念，在外部空间设计中，设计者通过控制视距来组织空间序列，并通过对不同视距条件下的不同观察方式控制建筑及空间尺度或建筑物的质感。空间的视觉设计视距的计算方法：1.根据人眼观察物体的视觉特性，由视角、视距和物象大小三者关系可推导出视距的计算公式：设R为视距，a为物象大小，则R=573a（室内观察条件下）R=860a（室外观察条件下）例如：在做剧院设计时，如何确定观众席与舞台之间的最大距离便可通过计算视距获得。剧院的最大视距以能够看清演员的嘴型为标准，则物象大小选择人嘴的宽度，通常为6厘米，代入室内观察条件下的视距计算公式可得：R=573*6cm=3438cm计算得出，剧院观众席与舞台之间的距离不应超过34.4米，以保证最后一排的观众能够清楚的看到演员的表演。视距的计算方法：2.在外部空间设计中，利用垂直视角、建筑高度与视距的关系控制视距，同时，由于不同视距条件下人们的观察侧重点不同，此方法还可用来控制外部空间的观赏节奏。说明：外部空间采用视平线以上的垂直视角进行分析，原因是建筑物相对人体而言尺度大得多，因此人视平线一下的部分与建筑的高度相比分量很小，加上台阶与地形等因素的影响，一般可忽略不计。设建筑物的高度为H，视距为D，如图，根据人的垂直视角与视距的关系可得到如下结论：空间的视觉设计视距的计算方法：空间的视觉设计当垂直视角为45°时，D/H=1：1，人们大多倾向于注视建筑的细部，而不是整体；当垂直视角为27°时，D/H=1：2，建筑的细部和整体的立面构图会同时被关注，建筑主体是“主角”，同时，由于27°是人眼观察物体的最佳垂直视角，因此相对应的视距，被称为“最佳视距”；当垂直视角为18°时，D/H=1：3，人们倾向于分析建筑与环境的关系，此时的视距也是使视觉注意力涣散的距离界限；当垂直视角为14°时，D/H=1：4，人们观察时通常仅注意建筑轮廓；当垂直视角为11°时，D/H=1：5，仅能用来研究环境的大气势，建筑物不再是被观察空间内的主角。空间的视觉设计四、典型案例分析西安大雁塔北广场空间的视觉设计西安大雁塔北广场空间序列示意空间的视觉设计西安大雁塔北广场全景1空间的视觉设计西安大雁塔北广场全景2空间的视觉设计西安大雁塔北广场平面布置图大雁塔北广场北起大雁塔十字，南至慈恩寺北围墙，南北高差9米，东西两侧配置古文化街和行人回廊，形成了U字形围合的空间格局。广场依大雁塔南北轴线纵列划分为三部分，中央为水景喷泉，左右两侧对称布置禅修林树和唐诗园林区，空间划分简洁明确。ABCD1D2A2A1空间的视觉设计西安大雁塔北广场视觉分析_A点大雁塔北广场北侧端景雕塑，距大雁塔448米，与大雁塔高度...
