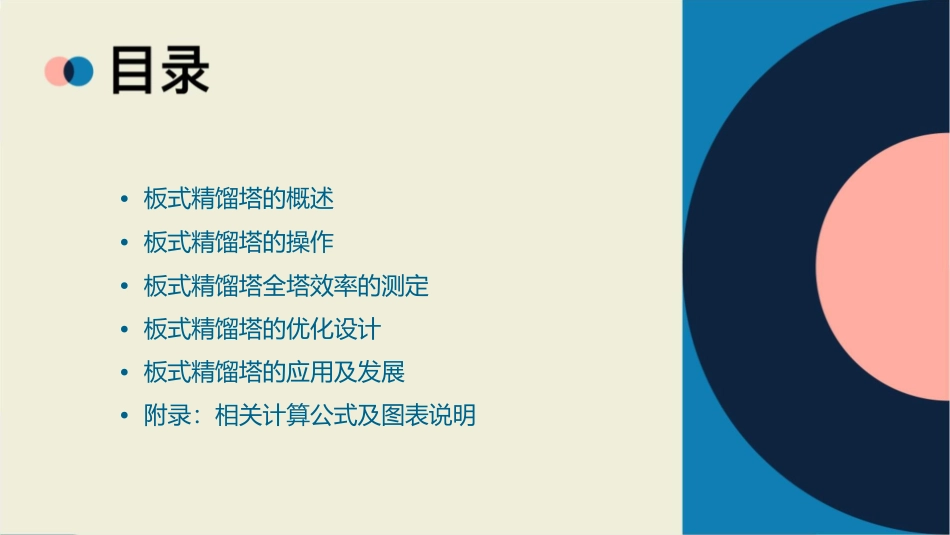

板式精馏塔的操作及其全塔效率的测定课件•板式精馏塔的概述•板式精馏塔的操作•板式精馏塔全塔效率的测定•板式精馏塔的优化设计•板式精馏塔的应用及发展•附录：相关计算公式及图表说明板式精馏塔的概述板式精馏塔的定义及工作原理定义板式精馏塔是一种用于物质分离的设备，主要由塔体、塔板和再沸器组成。工作原理基于物质间沸点的不同，通过加热和冷凝的方式实现物质的分离。板式精馏塔的分类及特点分类浮阀塔、泡罩塔、筛板塔等。特点板式精馏塔具有较高的分离效率，同时操作弹性大，能够适应不同的操作条件。板式精馏塔的主要性能参数010203板效率板压降液泛气速衡量塔板分离能力的指标。衡量气体通过塔板的难易程度的指标。衡量塔板对液体流动能力限制程度的指标。板式精馏塔的操作板式精馏塔的开、停车操作开车操作检查塔内及周围环境是否安全，清除障碍物；打开回流罐、塔釜、侧线采出等阀门；板式精馏塔的开、停车操作打开进料泵，将原料打开蒸汽阀门，使蒸汽进入加热室，调节蒸汽量。送入塔内；调整进料量，使塔内液面稳定；板式精馏塔的开、停车操作停车操作关闭蒸汽阀门，停止加热；关闭进料泵及进料阀门；板式精馏塔的开、停车操作将塔内液体排入储罐；关闭回流罐、塔釜、侧线采出等阀门；清理塔内及周围环境。板式精馏塔的日常操作和维护检查塔内液面及温度变化，及时调整进料量及蒸汽量；定期清洗塔内壁及填料，保持填料湿润；定期检查塔内及周围环境，确保无异常情况；检查回流罐、塔釜、检查进料泵及蒸汽泵的工作情况，确保正常运转。侧线采出等阀门是否正常工作；板式精馏塔的操作中的注意事项操作过程中要保持塔内压力稳定，防止液面剧烈波动；在停车过程中要保持塔内压力稳定，避免突然泄压导致设备损坏。注意防止填料堵塞或磨损，及时更换损坏的填料；注意检查回流罐、塔釜、侧线采出等设备的液位和温度变化，防止出现假液位或温度失真现象；操作过程中要严格控制进料温度和蒸汽量，防止出现液泛或漏液现象；板式精馏塔全塔效率的测定精馏塔效率的定义及重要性01精馏塔效率是指实际分离过程中，分离效果与理想分离效果的接近程度。它是衡量精馏塔性能的重要指标。02精馏塔效率高，意味着实际分离过程中所需的理论板数少，能量消耗和设备投资也相应减少。板式精馏塔全塔效率的测定方法通过测量精馏塔的输入和输出流量，以及测量各层板的温度和压力，可以计算出全塔效率。全塔效率的测定方法包括实验测定和模拟计算两种。实验测定需要在精馏塔上进行实际操作，而模拟计算则利用计算机软件进行模拟分析。板式精馏塔全塔效率的影响因素及提高途径影响因素包括进料组成和流量、操作压力和温度、板间距和板效率等。提高途径包括优化进料组成和流量、适当提高操作压力和温度、合理选择板间距和板效率高的板等。此外，定期清洗和维护设备、加强操作管理等也是提高全塔效率的有效途径。板式精馏塔的优化设计板式精馏塔的工艺流程设计优化减少物料的停留时间通过缩短流程路径、优化物流时间等方式，降低物料的停留时间，提高分离效率。优化热集成设计通过流程重组和优化热集成设计，降低能耗和物耗，提高分离效果。考虑物流的平衡性优化物流分配，确保各板上的物料流量均匀，避免出现局部过饱和或不足的情况。板式精馏塔的结构设计优化选择合适的塔板类型010203根据物料特性和分离要求，选择适合的塔板类型，如泡罩塔板、浮阀塔板等。合理布置塔板间距根据分离工艺要求，合理布置塔板间距，确保物料在塔内充分分离和均匀分布。加强塔内件设计优化塔内件设计，如液封、支撑结构等，提高塔板的稳定性和分离效果。板式精馏塔的操作参数优化确定适宜的操作压力根据物料的沸点和系统的压力范围，确定适宜的操作压力，提高分离效果。调节进料位置和流量根据分离要求和物料特性，调节进料位置和流量，确保物料在塔内分布均匀。优化回流比通过调整回流比，实现物料的最佳分离效果和最小的能耗。板式精馏塔的应用及发展板式精馏塔在工业中的应用实例石油化工领域食品工业领域医药工业领域用于分离和提纯石油化工产品，如汽油、柴油、煤油等。用于分离和提纯食品添加剂、香料和...
