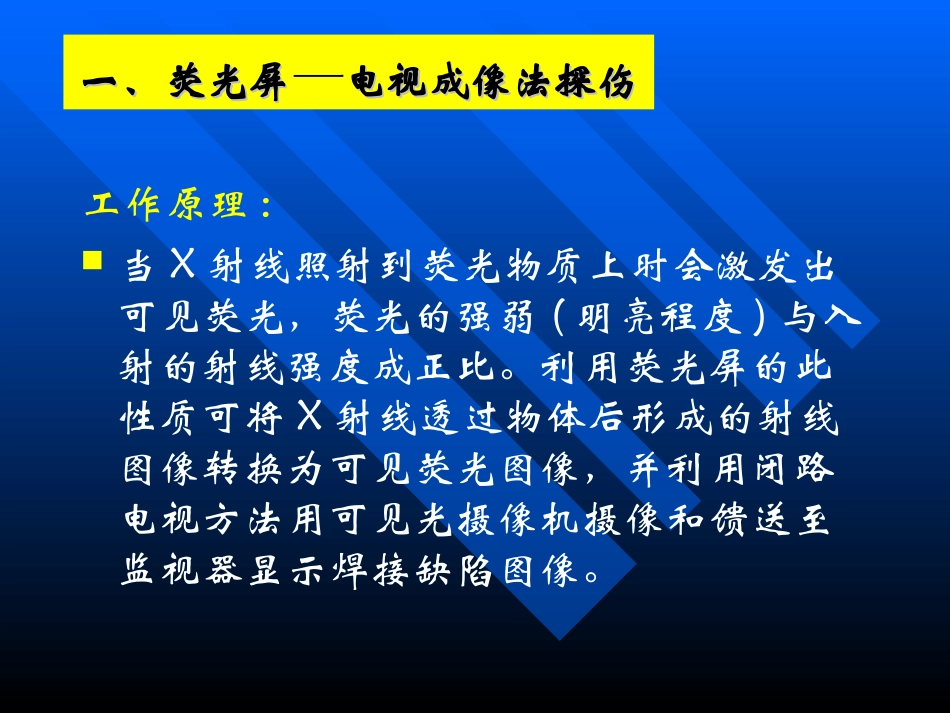

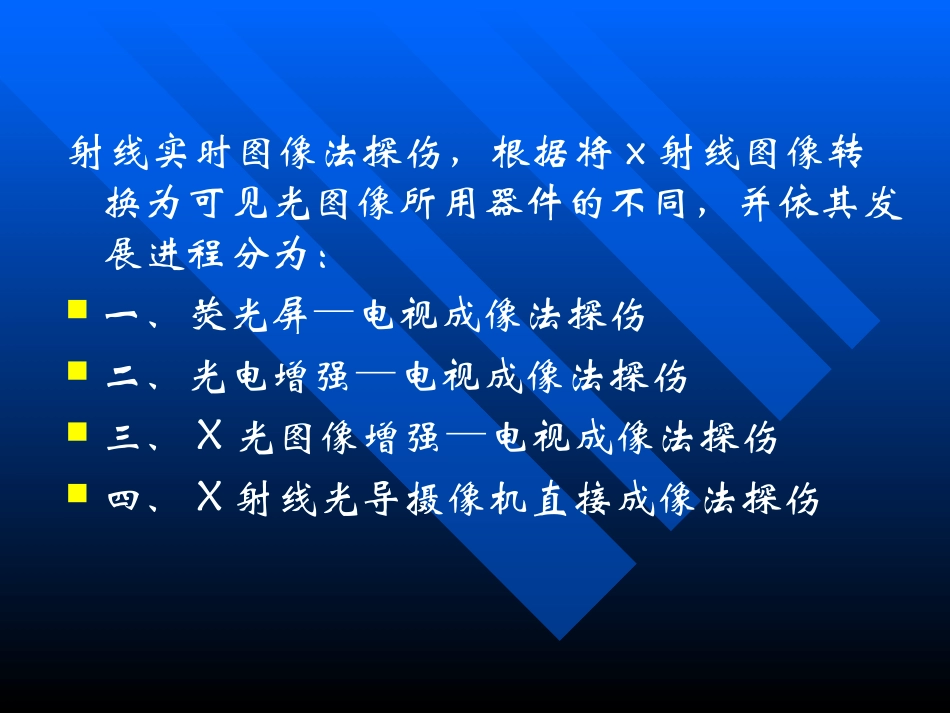

§3—3§3—3射线实时图像法探伤射线实时图像法探伤•射线实时图像法探伤是一种新型的射线探伤方法，与传统的射线照相法相比优点：•实时、高效、不用射线胶片、可记录和劳动条件好等。•是当前无损检测自动化技术中较为成功的方法之一。由于它多采用X射线源，常称为X射线实时图像法探伤。射线实时图像法探伤，根据将x射线图像转换为可见光图像所用器件的不同，并依其发展进程分为：一、荧光屏—电视成像法探伤二、光电增强—电视成像法探伤三、X光图像增强—电视成像法探伤四、X射线光导摄像机直接成像法探伤一、荧光屏一、荧光屏——电视成像法探伤电视成像法探伤工作原理:当X射线照射到荧光物质上时会激发出可见荧光，荧光的强弱(明亮程度)与入射的射线强度成正比。利用荧光屏的此性质可将X射线透过物体后形成的射线图像转换为可见荧光图像，并利用闭路电视方法用可见光摄像机摄像和馈送至监视器显示焊接缺陷图像。•电动光阑2：限制射线照射区域和得到合适的照射量，进行X射线透照的开关；•电动光阑5：同上，并提高成像质量；•光学透镜组8：采用高分辨率电视摄像机摄像。•适用范围：中等厚度的轻合金材料缺陷探伤。二、光电增强二、光电增强——电视成像法探伤电视成像法探伤在光学透镜后、电视成像前增加微光增强器，用光纤闪烁屏代替荧光屏以适应高能X射线检测。光纤闪烁屏：由许多很细具有一定长度的光导纤维平行排列并熔合成板状，能将高能X射线转换成可见光，并对可见光起准直作用。三、三、XX光图像增强光图像增强——电视成像法探伤电视成像法探伤1、图像增强器X光图像增强—电视成像法探伤的主要部件：图像增强器。图像增强器又称X光荧光图像增强管，是该探伤系统的关键部件，这是一特殊设计的复杂真空电子器件。它能将输入的X射线图像转换为可见荧光图像输出，并使其输出面的亮度比输入面的亮度增强l万倍以上。图像增强器组成(1)输入面；(2)电子透镜系统；(3)输出面22．探伤系统基本组成．探伤系统基本组成10图像处理对探伤灵敏度的影响图像处理对探伤灵敏度的影响使用图像处理技术可以显著提高探伤灵敏度（K值下降）。板厚对灵敏度的影响板厚对灵敏度的影响探伤系统适合一定板厚范围，板厚太薄将使灵敏度显著降低（K值变大），此时应选用小焦点软X射线机以提高探伤灵敏度。四、四、XX射线光导摄像机直接成像法探射线光导摄像机直接成像法探伤伤§3—5§3—5射线计算机断层扫描技术射线计算机断层扫描技术计算机断层扫描技术，简称CT(Computertomography)。美国科马克教授(A．M．Cormaek)于60年代从数学和实验结果，证实了根据X射线投影可唯一地确定物体内部的结构，从而奠定了CT图像重建的理论基础。CT技术是断层照相技术，它根据物体横断面的一组投影数据，经过计算机处理后，得到物体横断面的处理图像。是一种由数据到图像的重建技术。一、射线一、射线CTCT原理原理1．CT装置结构及工作原理CT装置主要由探测源、接收检测器、扫描器、扫描传动机构、数据采集系统、图像重建系统及图像处理器和大量相应软件组成。通常是以探测源、接收检测器和扫描方式的变化来表达其演变过程。第一代：一个接收检测器（射线源平移加旋转）；第二代：一排接收检测器（射线源平移加旋转）；第三代：足够多（300）接收检测器（射线源只旋转）；第四代：一周检测器600左右（射线源只旋转）。射线工业CT中主要用第二、三代CT装置。第二代射线工业CT装置工作原理。特点特点：射线源与接收检测器联动扫描；之后旋转一个角度对被检物联动扫描，以此类推。2．射线CT的数学原理当射线穿透物质时，由于射线和物质的相互作用其强度将衰减，衰减定律亦可用下式表达：dyyxII，exp0dyyxyxIIxpcossinsincos/ln0，，dxdxxhxpyx2021，，二、二、TOSCANER—3200TOSCANER—3200射线工业射线工业CTCT装置简装置简介介射线源接收检测器工件§3—6§3—6射线探伤中的安全防护射线探伤中的安全防护利用射线进行探伤的同时，必须保护探...
