在AUTOCAD2012中,缩放对象时采用指定比例因子,复制,参照方法之间的差别VIP免费

在AUTOCAD2012中,缩放对象时采用指定比例因子,复制,参照方法之间的差别_第1页
1/11
在AUTOCAD2012中,缩放对象时采用指定比例因子,复制,参照方法之间的差别_第2页
2/11
在AUTOCAD2012中,缩放对象时采用指定比例因子,复制,参照方法之间的差别_第3页
3/11

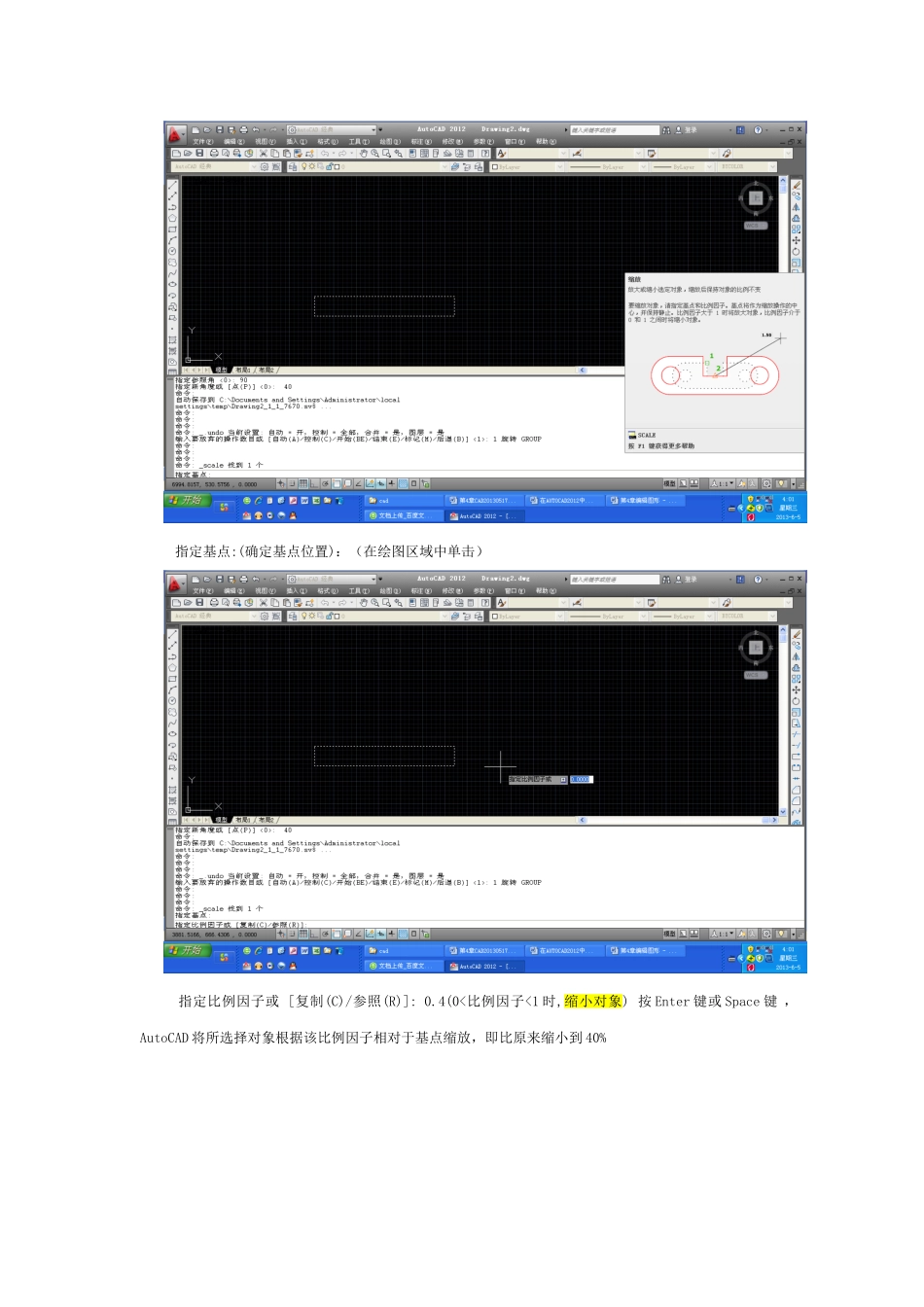

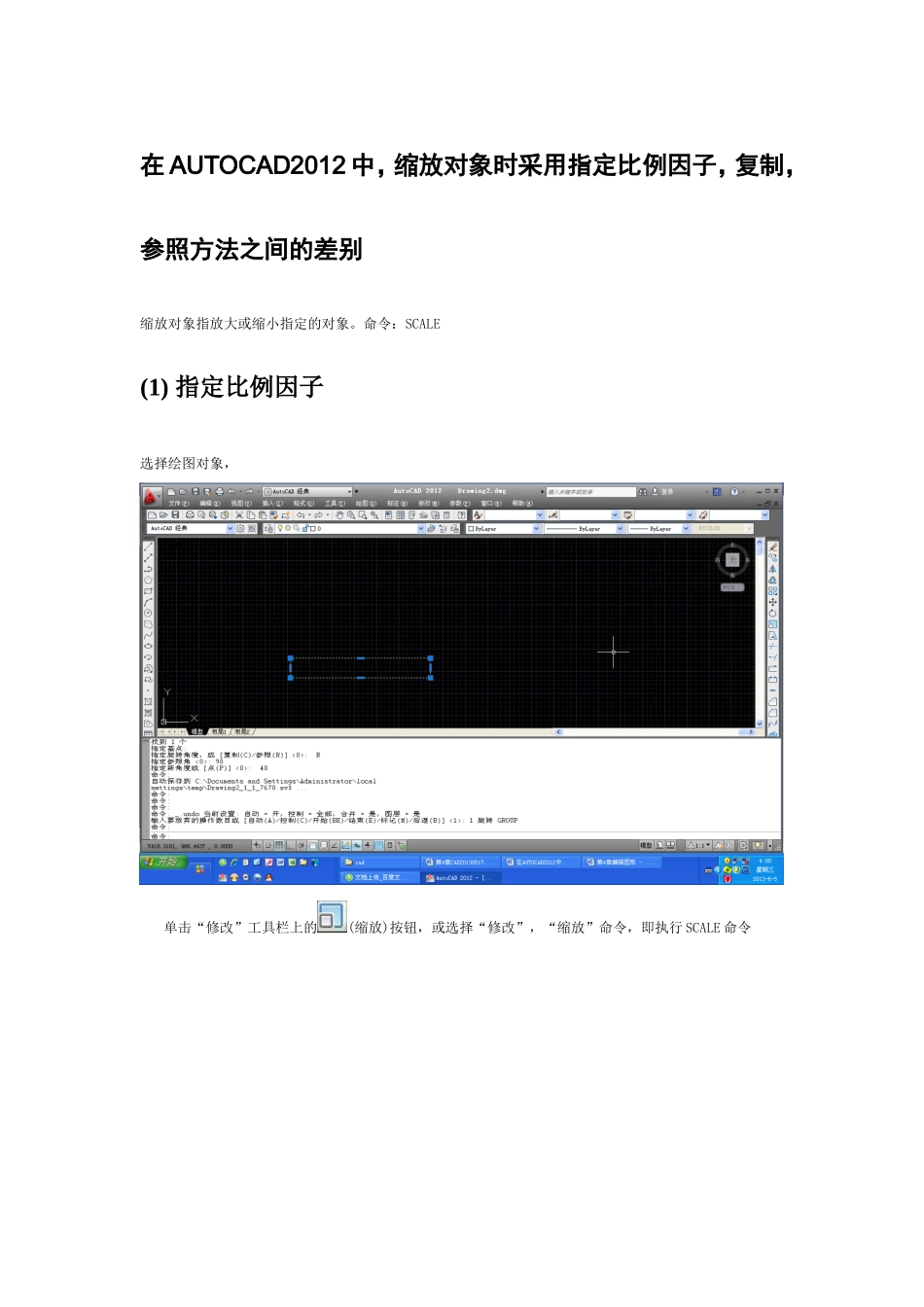

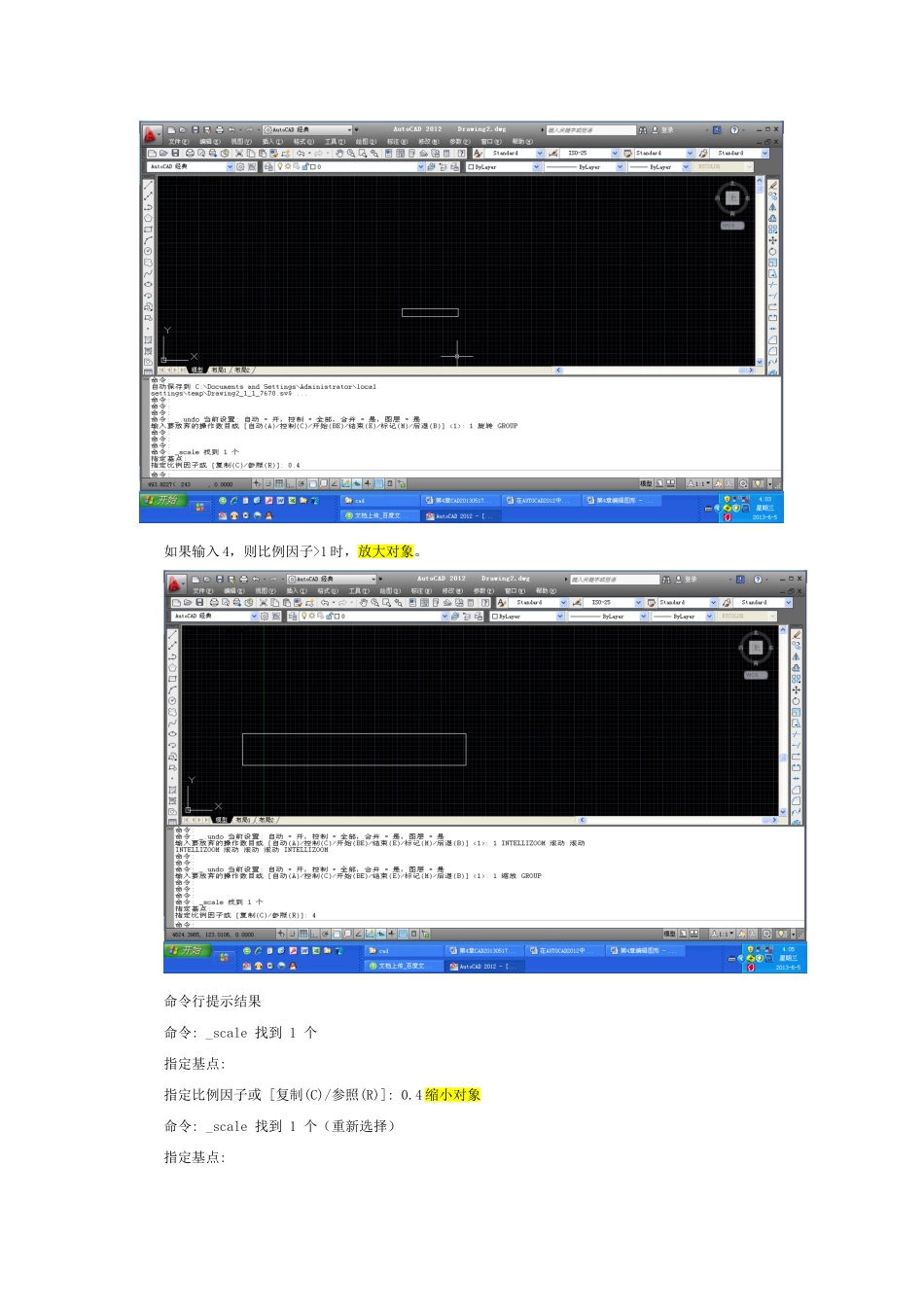

在AUTOCAD2012中,缩放对象时采用指定比例因子,复制,参照方法之间的差别缩放对象指放大或缩小指定的对象。命令:SCALE(1)指定比例因子选择绘图对象,单击“修改”工具栏上的(缩放)按钮,或选择“修改”,“缩放”命令,即执行SCALE命令指定基点:(确定基点位置):(在绘图区域中单击)指定比例因子或[复制(C)/参照(R)]:0.4(0<比例因子<1时,缩小对象)按Enter键或Space键,AutoCAD将所选择对象根据该比例因子相对于基点缩放,即比原来缩小到40%如果输入4,则比例因子>1时,放大对象。命令行提示结果命令:_scale找到1个指定基点:指定比例因子或[复制(C)/参照(R)]:0.4缩小对象命令:_scale找到1个(重新选择)指定基点:指定比例因子或[复制(C)/参照(R)]:4放大对象(2)复制(C)创建出缩小或放大的对象后仍保留原对象。执行该选项后,根据提示指定缩放比例因子即可。选择绘图对象,单击“修改”工具栏上的(缩放)按钮,或选择“修改”,“缩放”命令,即执行SCALE命令指定基点:(确定基点位置):(在绘图区域中单击)指定比例因子或[复制(C)/参照(R)]:C(在命令行中输入C,选择复制)指定比例因子或[复制(C)/参照(R)]:0.4(输入0.4,0<比例因子<1时,缩小对象)按Enter键或Space键,AutoCAD将所选择对象根据该比例因子相对于基点缩放,即比原来缩小到40%,并保留原图形)如果输入4,则比例因子>1时,放大对象。命令行提示结果命令:_scale找到1个指定基点:(在绘图区域中单击)指定比例因子或[复制(C)/参照(R)]:C缩放一组选定对象。指定比例因子或[复制(C)/参照(R)]:0.4缩小对象命令:_scale找到1个(重新选择绘图对象)指定基点:指定比例因子或[复制(C)/参照(R)]:c缩放一组选定对象。指定比例因子或[复制(C)/参照(R)]:4放大对象(3)参照(R)将对象按参照方式缩放。选择绘图对象,单击“修改”工具栏上的(缩放)按钮,或选择“修改”,“缩放”命令,即执行SCALE命令指定基点:(确定基点位置):(在绘图区域中单击)指定比例因子或[复制(C)/参照(R)]:R(在命令行中输入R,选择参照)指定参照长度:(输入参照长度的值):200(输入4)指定新的长度或[点(P)]:400,执行结果:AutoCAD根据参照长度200与新长度的值400自动计算比例因子(比例因子=400新长度值÷200参照长度值=2放大对象),并进行对应的缩放。命令行提示结果命令:_scale找到1个指定基点:指定比例因子或[复制(C)/参照(R)]:r指定参照长度<1.0000>:200指定新的长度或[点(P)]<1.0000>:400
