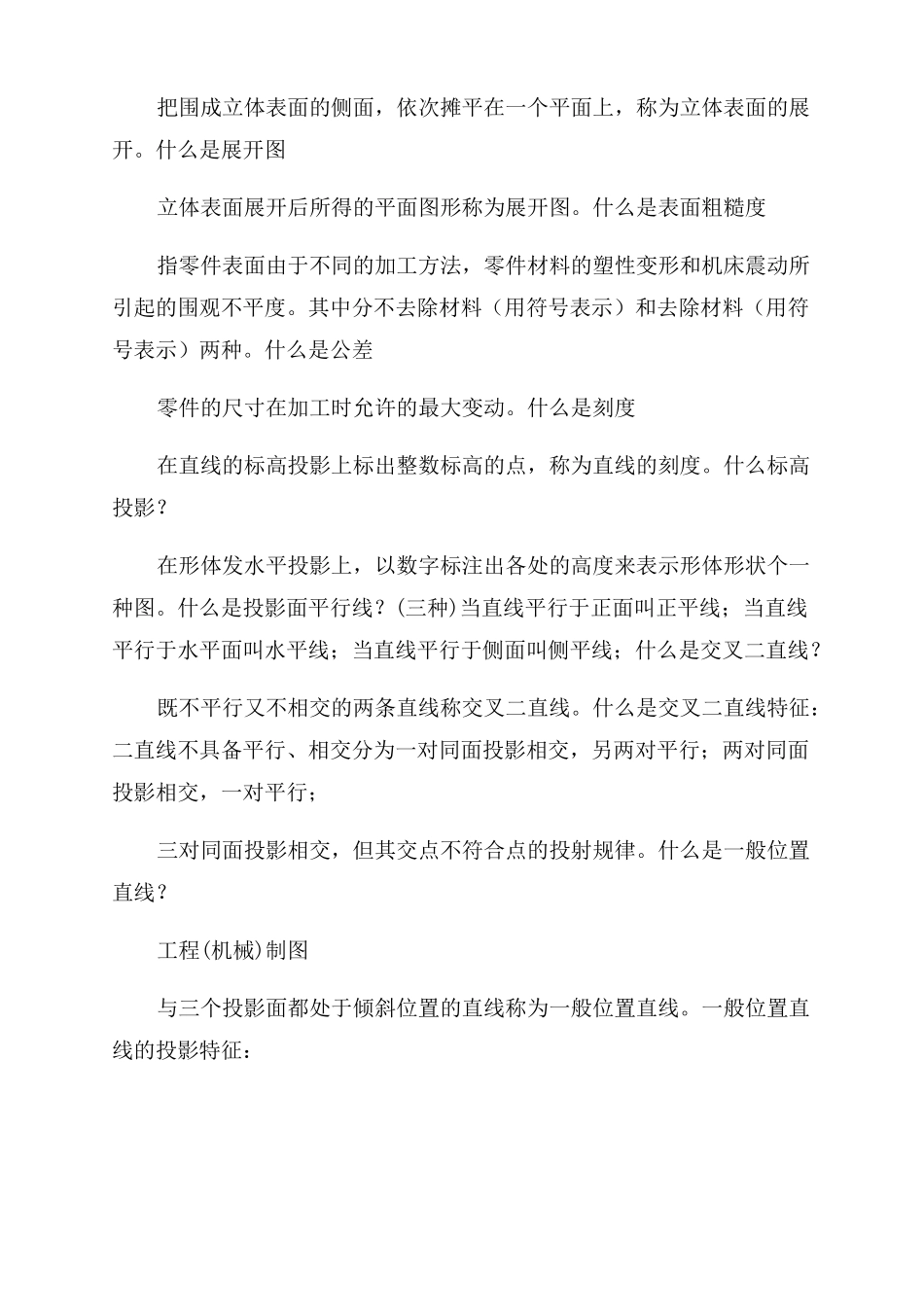

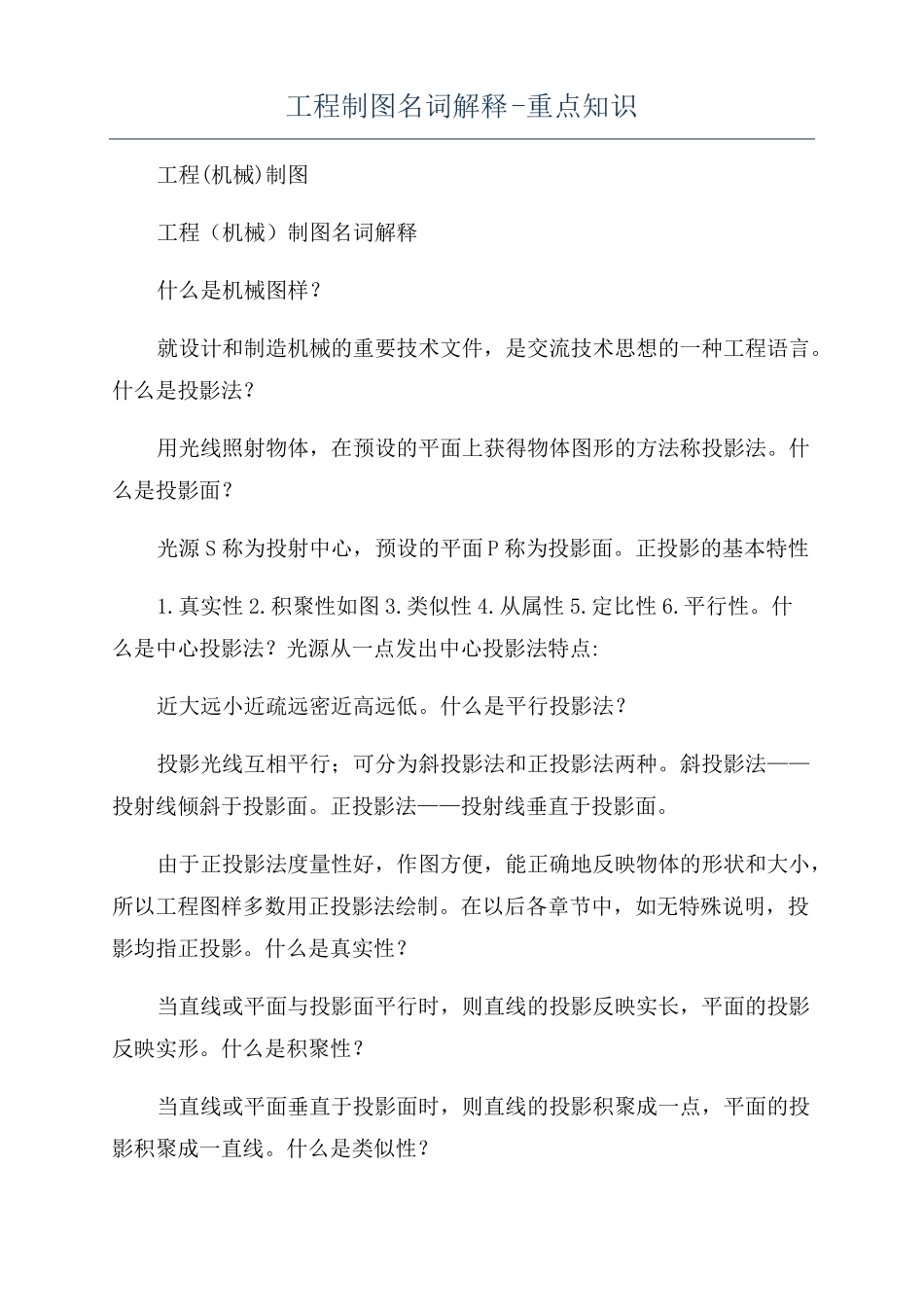

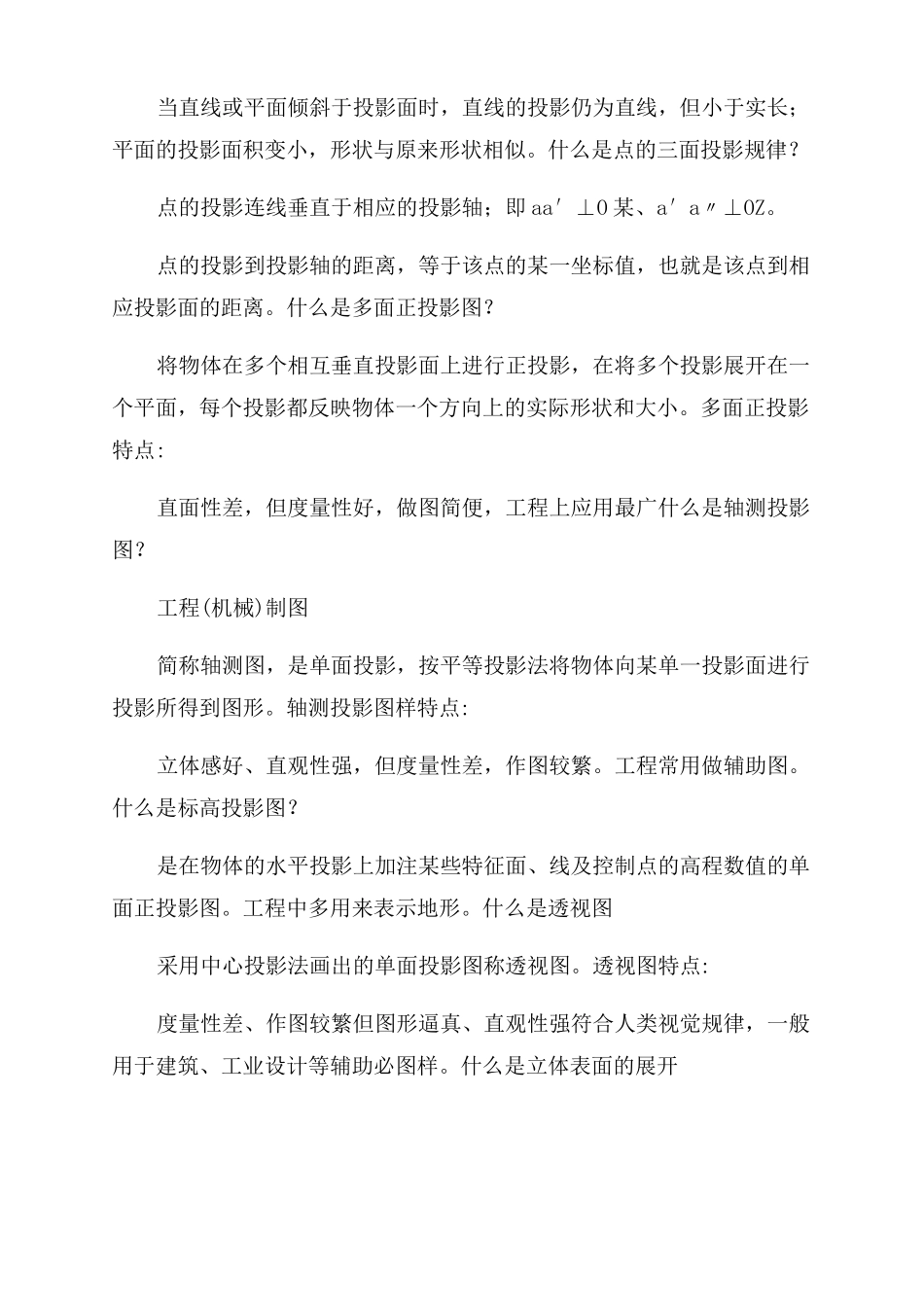

工程制图名词解释-重点知识工程(机械)制图工程（机械）制图名词解释什么是机械图样？就设计和制造机械的重要技术文件，是交流技术思想的一种工程语言。什么是投影法？用光线照射物体，在预设的平面上获得物体图形的方法称投影法。什么是投影面？光源S称为投射中心，预设的平面P称为投影面。正投影的基本特性1.真实性2.积聚性如图3.类似性4.从属性5.定比性6.平行性。什么是中心投影法？光源从一点发出中心投影法特点:近大远小近疏远密近高远低。什么是平行投影法？投影光线互相平行；可分为斜投影法和正投影法两种。斜投影法——投射线倾斜于投影面。正投影法——投射线垂直于投影面。由于正投影法度量性好，作图方便，能正确地反映物体的形状和大小，所以工程图样多数用正投影法绘制。在以后各章节中，如无特殊说明，投影均指正投影。什么是真实性？当直线或平面与投影面平行时，则直线的投影反映实长，平面的投影反映实形。什么是积聚性？当直线或平面垂直于投影面时，则直线的投影积聚成一点，平面的投影积聚成一直线。什么是类似性？当直线或平面倾斜于投影面时，直线的投影仍为直线，但小于实长；平面的投影面积变小，形状与原来形状相似。什么是点的三面投影规律？点的投影连线垂直于相应的投影轴；即aa′⊥O某、a′a〃⊥OZ。点的投影到投影轴的距离，等于该点的某一坐标值，也就是该点到相应投影面的距离。什么是多面正投影图？将物体在多个相互垂直投影面上进行正投影，在将多个投影展开在一个平面，每个投影都反映物体一个方向上的实际形状和大小。多面正投影特点:直面性差，但度量性好，做图简便，工程上应用最广什么是轴测投影图？工程(机械)制图简称轴测图，是单面投影，按平等投影法将物体向某单一投影面进行投影所得到图形。轴测投影图样特点:立体感好、直观性强，但度量性差，作图较繁。工程常用做辅助图。什么是标高投影图？是在物体的水平投影上加注某些特征面、线及控制点的高程数值的单面正投影图。工程中多用来表示地形。什么是透视图采用中心投影法画出的单面投影图称透视图。透视图特点:度量性差、作图较繁但图形逼真、直观性强符合人类视觉规律，一般用于建筑、工业设计等辅助必图样。什么是立体表面的展开把围成立体表面的侧面，依次摊平在一个平面上，称为立体表面的展开。什么是展开图立体表面展开后所得的平面图形称为展开图。什么是表面粗糙度指零件表面由于不同的加工方法，零件材料的塑性变形和机床震动所引起的围观不平度。其中分不去除材料（用符号表示）和去除材料（用符号表示）两种。什么是公差零件的尺寸在加工时允许的最大变动。什么是刻度在直线的标高投影上标出整数标高的点，称为直线的刻度。什么标高投影？在形体发水平投影上，以数字标注出各处的高度来表示形体形状个一种图。什么是投影面平行线？(三种)当直线平行于正面叫正平线；当直线平行于水平面叫水平线；当直线平行于侧面叫侧平线；什么是交叉二直线？既不平行又不相交的两条直线称交叉二直线。什么是交叉二直线特征：二直线不具备平行、相交分为一对同面投影相交，另两对平行；两对同面投影相交，一对平行；三对同面投影相交，但其交点不符合点的投射规律。什么是一般位置直线？工程(机械)制图与三个投影面都处于倾斜位置的直线称为一般位置直线。一般位置直线的投影特征：直线的三个投影和投影轴都倾斜，各投影和投影轴所夹的角度不等于空间线段对相应投影面的倾角；任何投影都小于空间线段的实长，也不能积聚为一点。对于一般位置直线的辨认：直线的投影如果与三个投影轴都倾斜，则可判定该直线为一般位置直线。一般位置平面的投影特征可归纳为：一般位置平面的三面投影，既不反映实形，也无积聚性，而都为类似形。什么是投影面平行面？平行于一个投影面且同时垂直于另外两个投影面的平面称为投影面平行面。平行于V面的称为正平面；平行于H面的称为水平面；平行于W面的称为侧平面；投影面平行面的投影特征：平面平行于哪个投影面，它在该投影面上的投影反映空间平面的实形。其他两个投影都积聚为直线，而且与相应的投影轴平行。对于投影面平行面的辨认：当平面的投影有两个分...
