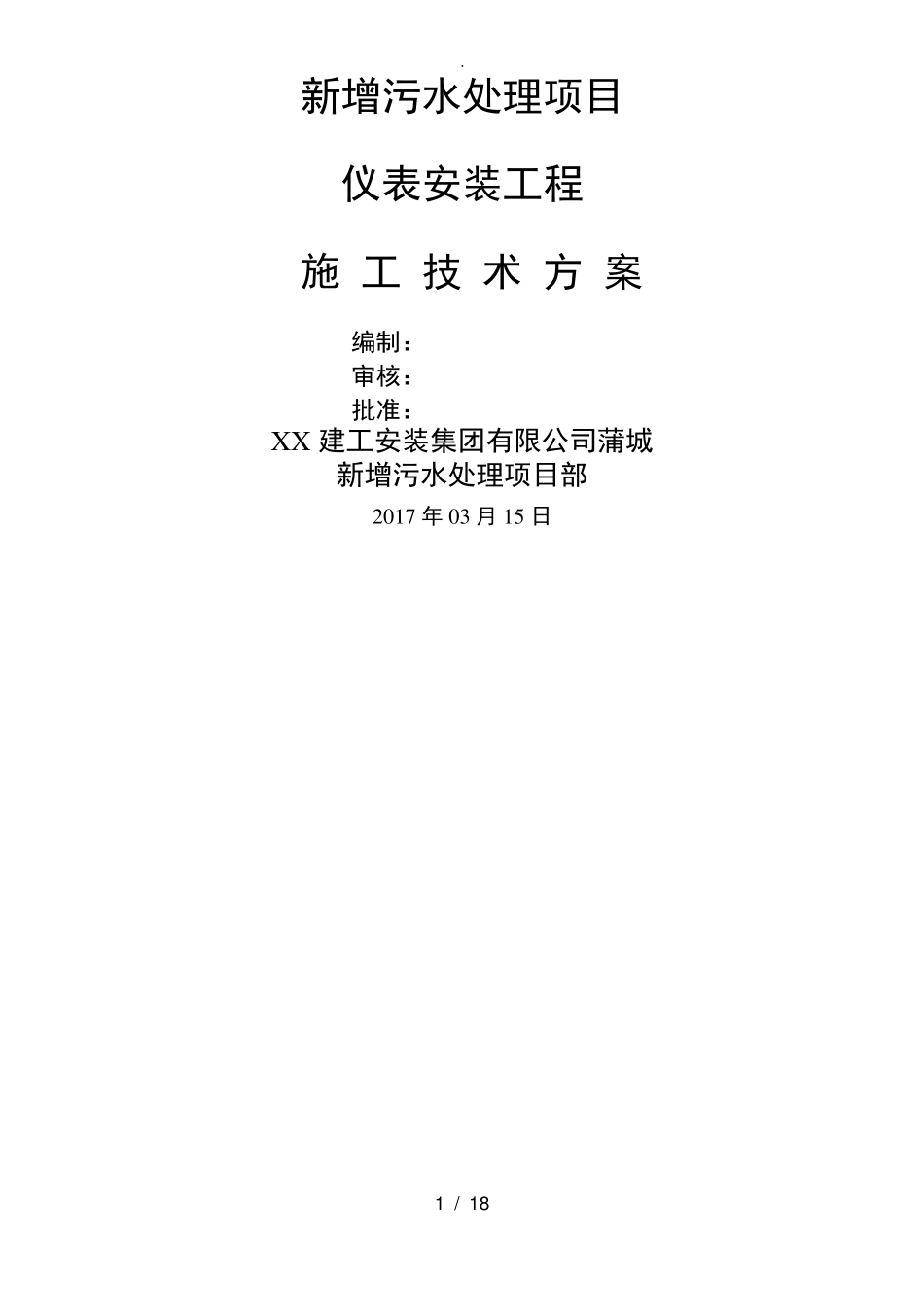

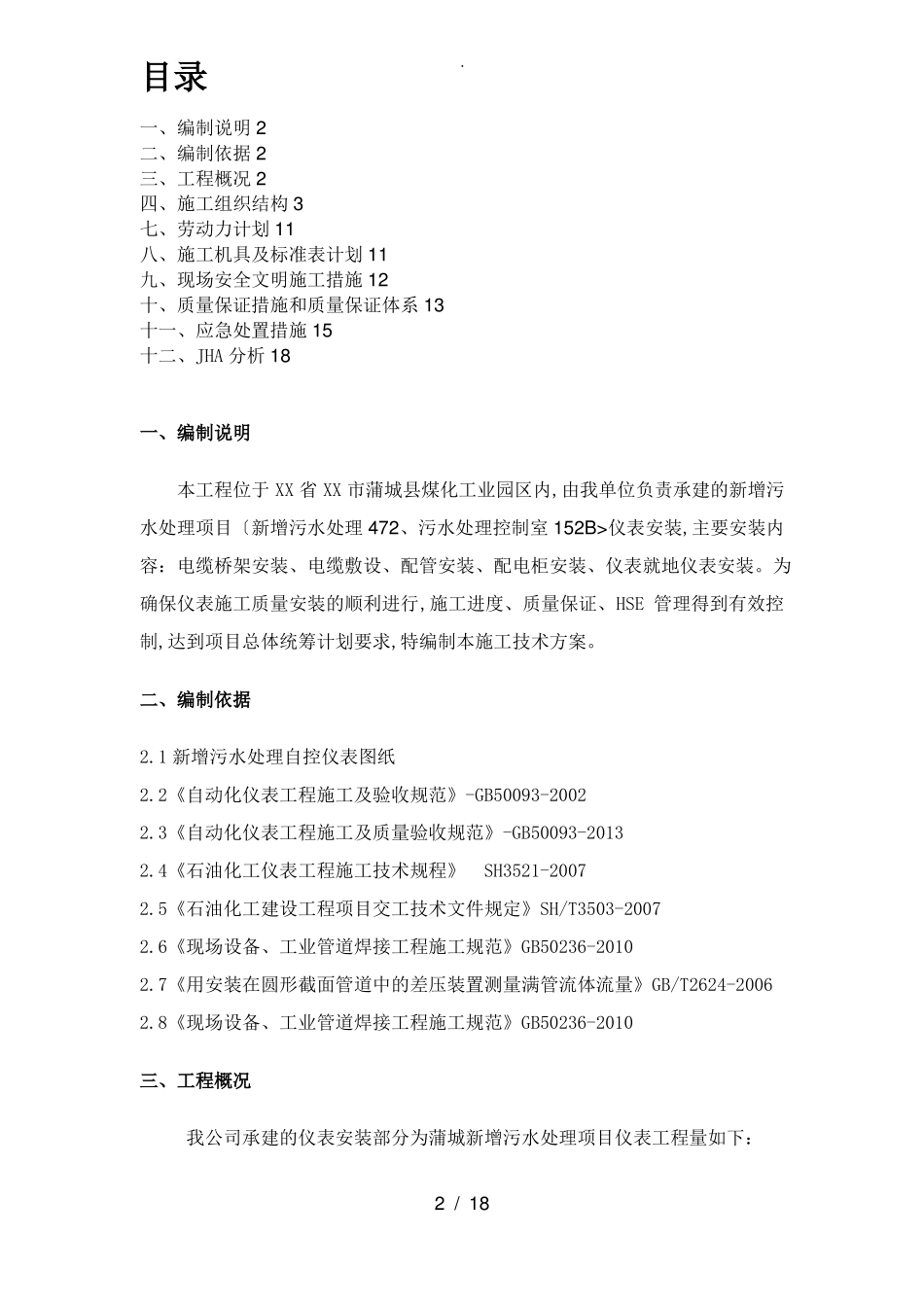

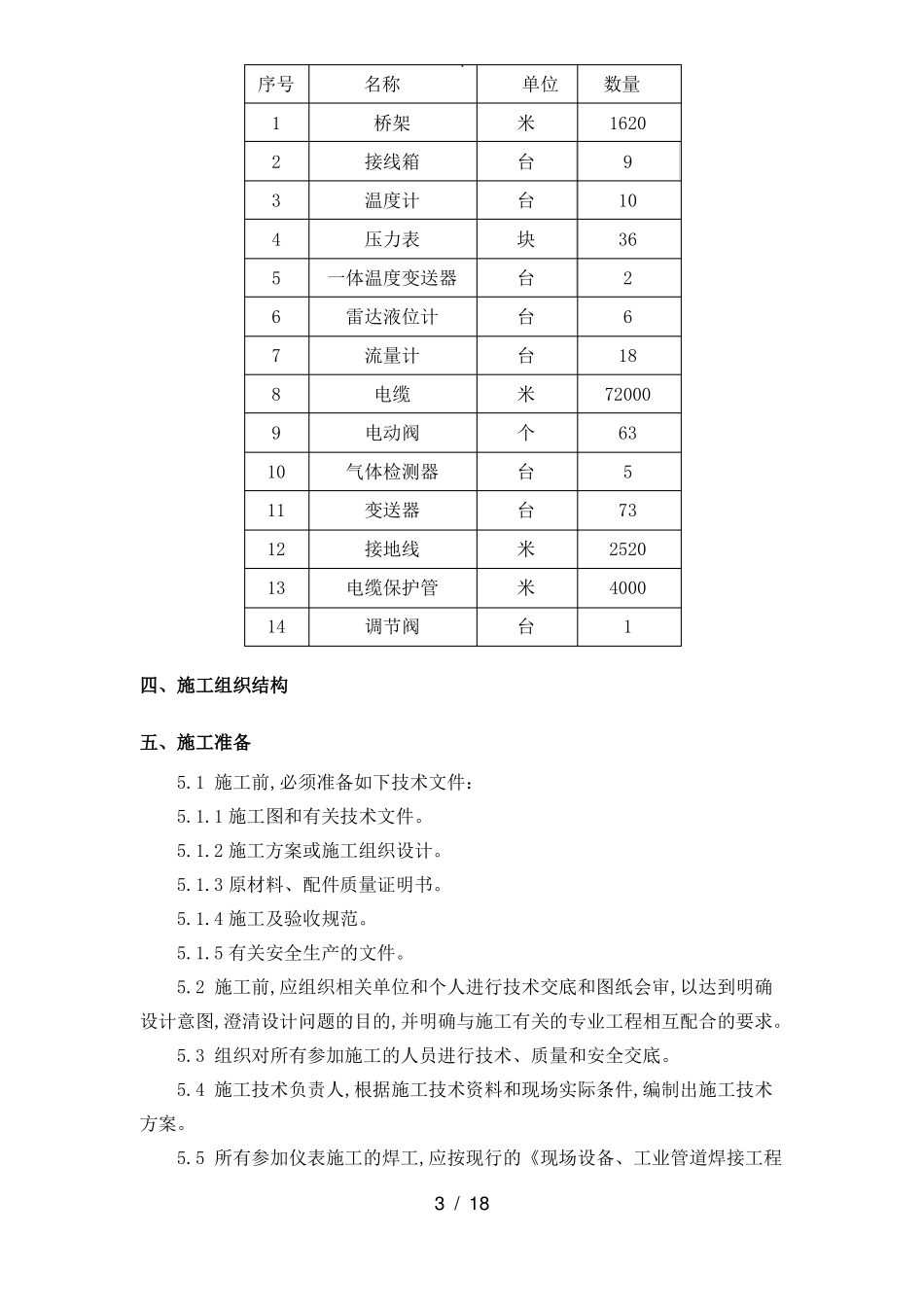

.新增污水处理项目仪表安装工程施工技术方案编制：审核：批准：XX建工安装集团有限公司蒲城新增污水处理项目部2017年03月15日1/18.目录一、编制说明2二、编制依据2三、工程概况2四、施工组织结构3七、劳动力计划11八、施工机具及标准表计划11九、现场安全文明施工措施12十、质量保证措施和质量保证体系13十一、应急处置措施15十二、JHA分析18一、编制说明本工程位于XX省XX市蒲城县煤化工业园区内,由我单位负责承建的新增污水处理项目〔新增污水处理472、污水处理控制室152B>仪表安装,主要安装内容：电缆桥架安装、电缆敷设、配管安装、配电柜安装、仪表就地仪表安装。为确保仪表施工质量安装的顺利进行,施工进度、质量保证、HSE管理得到有效控制,达到项目总体统筹计划要求,特编制本施工技术方案。二、编制依据2.1新增污水处理自控仪表图纸2.2《自动化仪表工程施工及验收规范》-GB50093-20022.3《自动化仪表工程施工及质量验收规范》-GB50093-20132.4《石油化工仪表工程施工技术规程》SH3521-20072.5《石油化工建设工程项目交工技术文件规定》SH/T3503-20072.6《现场设备、工业管道焊接工程施工规范》GB50236-20102.7《用安装在圆形截面管道中的差压装置测量满管流体流量》GB/T2624-20062.8《现场设备、工业管道焊接工程施工规范》GB50236-2010三、工程概况我公司承建的仪表安装部分为蒲城新增污水处理项目仪表工程量如下：2/18.序号名称1234567891011121314四、施工组织结构五、施工准备5.1施工前,必须准备如下技术文件：5.1.1施工图和有关技术文件。5.1.2施工方案或施工组织设计。5.1.3原材料、配件质量证明书。5.1.4施工及验收规范。5.1.5有关安全生产的文件。桥架接线箱温度计压力表一体温度变送器雷达液位计流量计电缆电动阀气体检测器变送器接地线电缆保护管调节阀单位数量米台台块台台台米个台台米米台162091036261872000635732520400015.2施工前,应组织相关单位和个人进行技术交底和图纸会审,以达到明确设计意图,澄清设计问题的目的,并明确与施工有关的专业工程相互配合的要求。5.3组织对所有参加施工的人员进行技术、质量和安全交底。5.4施工技术负责人,根据施工技术资料和现场实际条件,编制出施工技术方案。5.5所有参加仪表施工的焊工,应按现行的《现场设备、工业管道焊接工程3/18.施工及验收规范》GB50236的有关规定进行考试,考试所采用的接头型式、焊接方法、焊接位置及材质等,均应与要施焊的管材或结构相一致。六、施工方法及技术措施6.1仪表施工总要求6.1.1为保证仪表专业施工顺利进行,专业技术员在施工前应全面仔细核对,测算施工材料,并对施工作业人员进行技术与安全交底。6.1.2与工艺管道密切联系的仪表单元的施工,应与其积极配合,以免造成仪表设备无法正确安装而返工,必要时与相关专业一起编制相应技术交底或措施；关键设备单机试车前,应填报试车申请,经甲方代表、监理部门及厂方专家确认后,方可执行。6.1.3严格执行施工质量检查制度,每项工序完工时,由工号技术员填写施工质量检查请求书,提前书面通知工程监理和有关质量人员,对实际施工质量做出结论,作为日后工程完工时进行质量总评的一项依据。6.1.4严格执行专业间工序交接质量检查制度,办理书面交接单。本专业上下道工序交接,必须进行全面安装质量检查；上道工序安装质量不合格,不得进行下道工序作业；重要仪表工程工序交接必须通知监理部门检查,并形成书面记录。6.1.5对于调试人员,我们将严格挑选精干人员,并针对本工程的仪表类型进行相应的培训工作,上岗前将提交一份详细的个人资料交由甲方审批。6.1.6为了确保后期的系统调试、试车能够按期顺利进行,本公司将加强施工组织管理,确保统筹安排、分工明细,责任到人。6.1.7严格遵守国家规范、业主的施工要求和施工现场的各项安全规定,确保人身安全和设备安全。6.2施工工序计划本工程仪表施工程序为：调试组开始单体调试,待主要工艺设备就位完成及主要工艺管道敷设完近1/3时,施工组开始敷设桥架。工艺管道施工期间,施工组要配合工艺管道进行管道仪表安装,如调节阀、切断阀、流量计及根部一次部件安装等。当工艺管道敷设完近2/3时,施工组开始安装现场仪表,包括配线槽...
