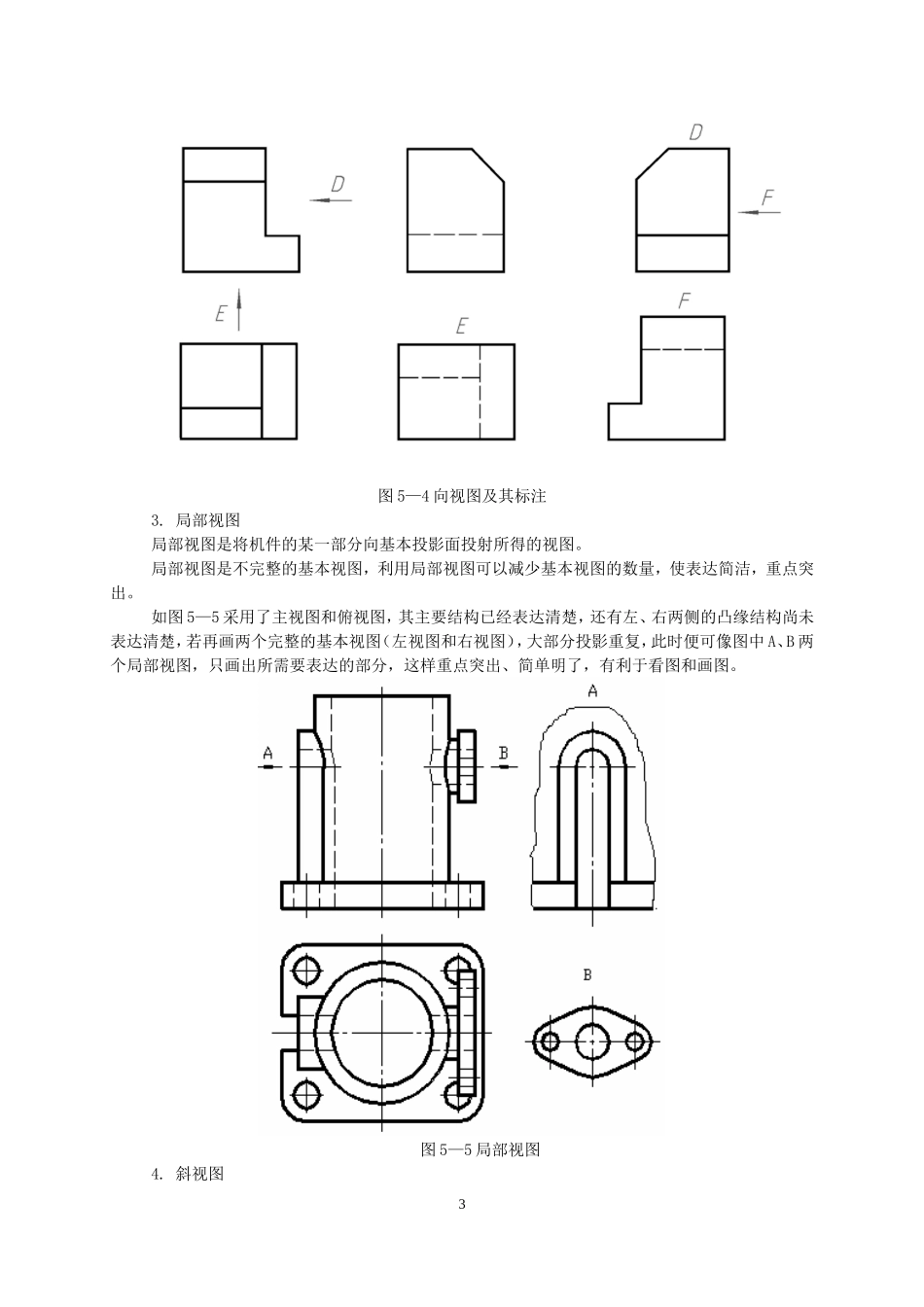

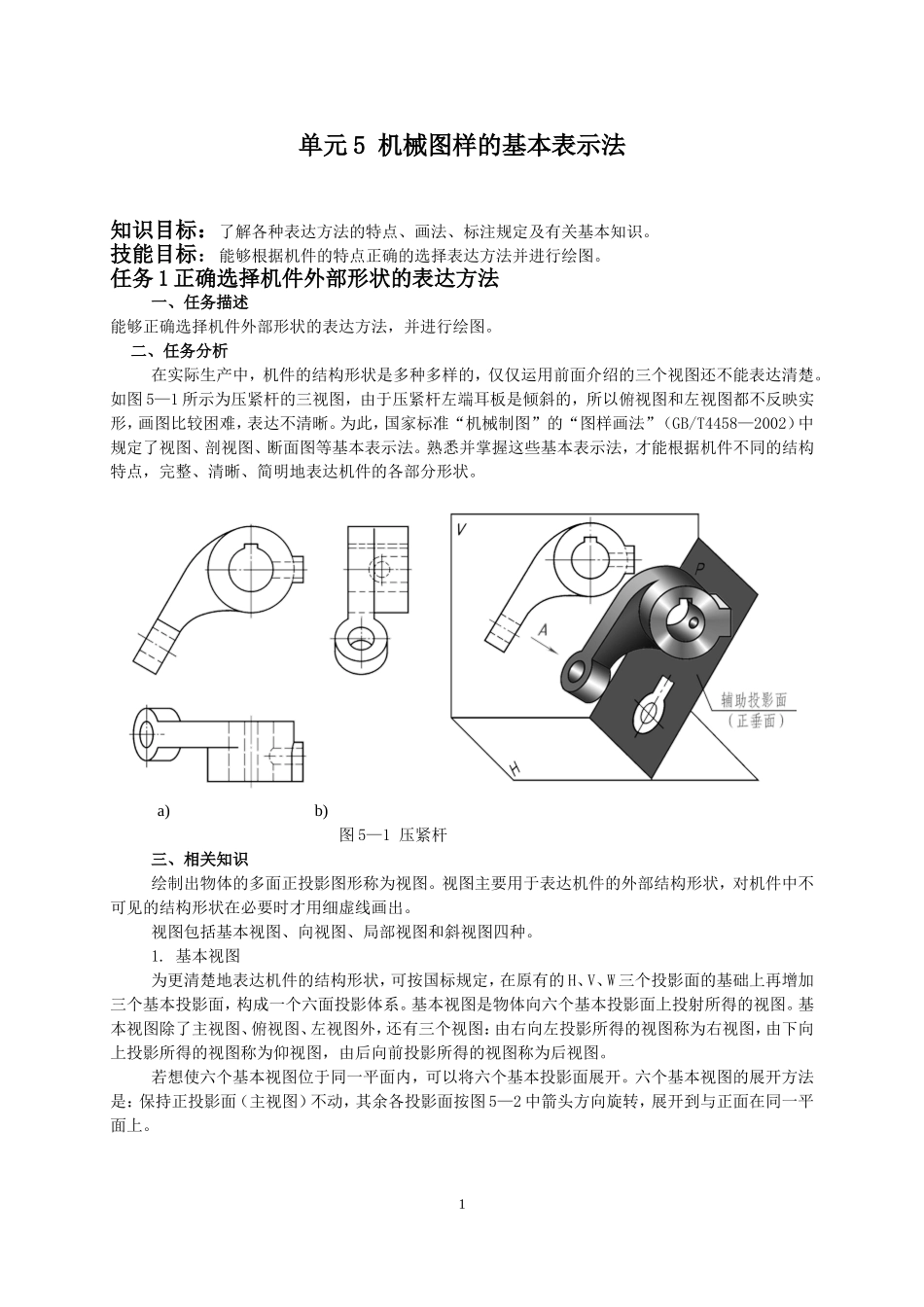

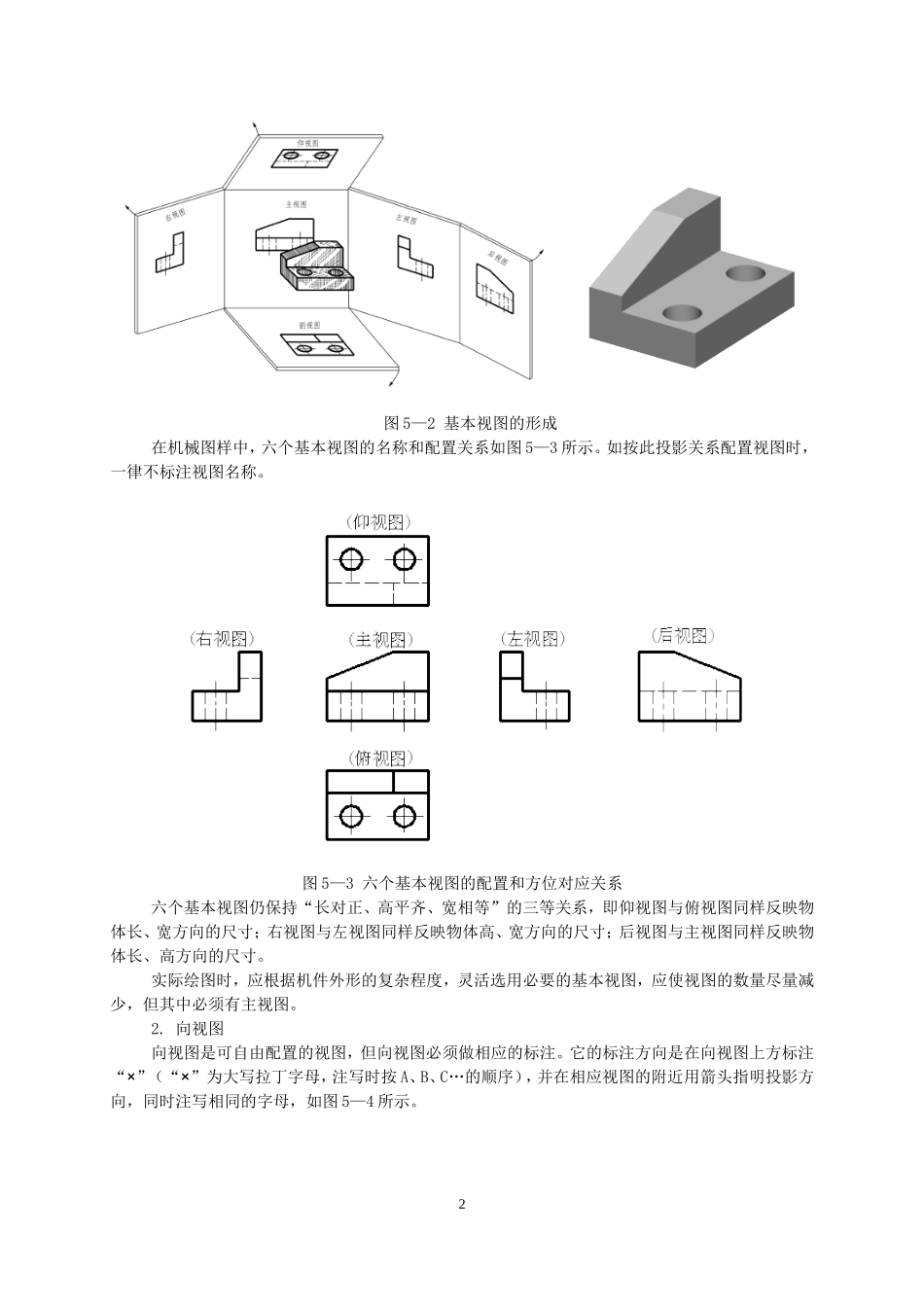

单元5机械图样的基本表示法知识目标：了解各种表达方法的特点、画法、标注规定及有关基本知识。技能目标：能够根据机件的特点正确的选择表达方法并进行绘图。任务1正确选择机件外部形状的表达方法一、任务描述能够正确选择机件外部形状的表达方法，并进行绘图。二、任务分析在实际生产中，机件的结构形状是多种多样的，仅仅运用前面介绍的三个视图还不能表达清楚。如图5—1所示为压紧杆的三视图，由于压紧杆左端耳板是倾斜的，所以俯视图和左视图都不反映实形，画图比较困难，表达不清晰。为此，国家标准“机械制图”的“图样画法”（GB/T4458—2002）中规定了视图、剖视图、断面图等基本表示法。熟悉并掌握这些基本表示法，才能根据机件不同的结构特点，完整、清晰、简明地表达机件的各部分形状。a)b)图5—1压紧杆三、相关知识绘制出物体的多面正投影图形称为视图。视图主要用于表达机件的外部结构形状，对机件中不可见的结构形状在必要时才用细虚线画出。视图包括基本视图、向视图、局部视图和斜视图四种。1.基本视图为更清楚地表达机件的结构形状，可按国标规定，在原有的H、V、W三个投影面的基础上再增加三个基本投影面，构成一个六面投影体系。基本视图是物体向六个基本投影面上投射所得的视图。基本视图除了主视图、俯视图、左视图外，还有三个视图：由右向左投影所得的视图称为右视图，由下向上投影所得的视图称为仰视图，由后向前投影所得的视图称为后视图。若想使六个基本视图位于同一平面内，可以将六个基本投影面展开。六个基本视图的展开方法是：保持正投影面（主视图）不动，其余各投影面按图5—2中箭头方向旋转，展开到与正面在同一平面上。1图5—2基本视图的形成在机械图样中，六个基本视图的名称和配置关系如图5—3所示。如按此投影关系配置视图时，一律不标注视图名称。图5—3六个基本视图的配置和方位对应关系六个基本视图仍保持“长对正、高平齐、宽相等”的三等关系，即仰视图与俯视图同样反映物体长、宽方向的尺寸；右视图与左视图同样反映物体高、宽方向的尺寸；后视图与主视图同样反映物体长、高方向的尺寸。实际绘图时，应根据机件外形的复杂程度，灵活选用必要的基本视图，应使视图的数量尽量减少，但其中必须有主视图。2.向视图向视图是可自由配置的视图，但向视图必须做相应的标注。它的标注方向是在向视图上方标注“×”（“×”为大写拉丁字母，注写时按A、B、C…的顺序），并在相应视图的附近用箭头指明投影方向，同时注写相同的字母，如图5—4所示。2图5—4向视图及其标注3.局部视图局部视图是将机件的某一部分向基本投影面投射所得的视图。局部视图是不完整的基本视图，利用局部视图可以减少基本视图的数量，使表达简洁，重点突出。如图5—5采用了主视图和俯视图，其主要结构已经表达清楚，还有左、右两侧的凸缘结构尚未表达清楚，若再画两个完整的基本视图（左视图和右视图），大部分投影重复，此时便可像图中A、B两个局部视图，只画出所需要表达的部分，这样重点突出、简单明了，有利于看图和画图。图5—5局部视图4.斜视图3斜视图——将机件向不平行于基本投影面的平面投射所得的视图。当机件上有不平行于基本投影面的倾斜结构时，则基本视图就不能反映该结构的实形。例如图5—6所示是一个弯板形机件，它的倾斜部分在俯视图和左视图上的投影都不是实形。此时可增加平行于该倾斜结构的表面，且垂直某一基本投影面的辅助投影面，然后将倾斜结构向该辅助投影面投射，所得的视图称为斜视图。图5—6斜视图四、任务准备准备三角板、圆规、模型五、任务实施分析图5—7中的机件特点，选择正确的表达方法并完成图形的绘制。图5—7表达方案练习六、问题及防治1.画局部视图时应注意以下几点：（1）在相应的视图上用带字母的箭头指明所表示的投影部位和投影方向，并在局部视图上方用相同的字母标明“×”。（2）局部视图最好画在有关视图的附近，并直接保持投影关系，也可以画在图纸内的其他地方，如图5—5B。（3）局部视图的范围用波浪线表示，但要注意波浪线不能超出实体，如图5—5中的A向视图。当所表示的图形结构完整且外轮廓线又封闭时，波浪线可省略，...
