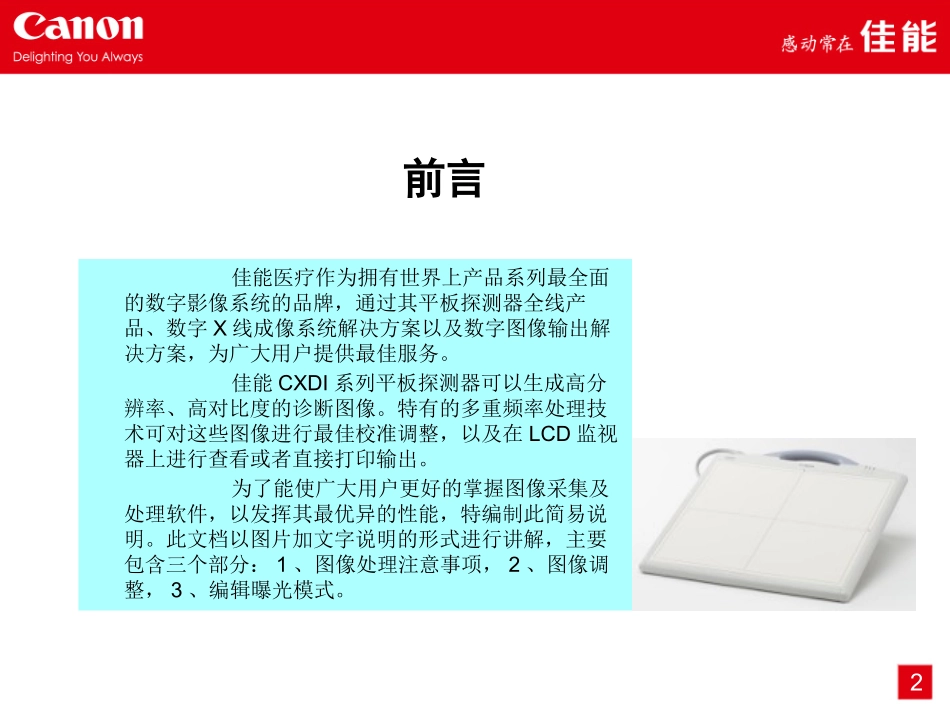

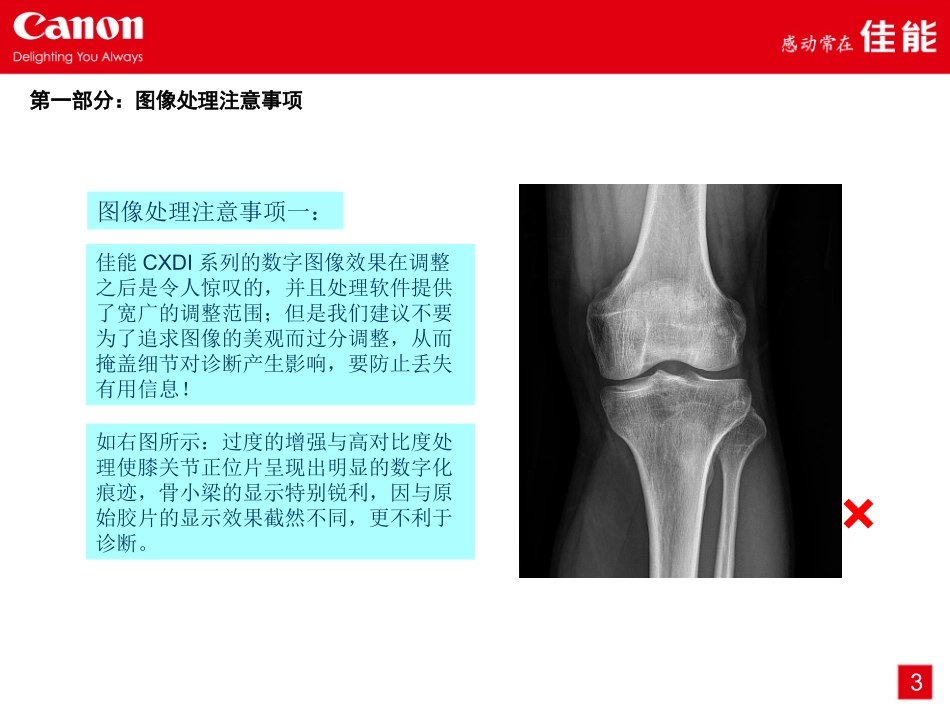

佳能CXDI数字成像系统图像处理快速指南MEPS&S2011.07.182前言佳能医疗作为拥有世界上产品系列最全面的数字影像系统的品牌,通过其平板探测器全线产品、数字X线成像系统解决方案以及数字图像输出解决方案,为广大用户提供最佳服务。佳能CXDI系列平板探测器可以生成高分辨率、高对比度的诊断图像。特有的多重频率处理技术可对这些图像进行最佳校准调整,以及在LCD监视器上进行查看或者直接打印输出。为了能使广大用户更好的掌握图像采集及处理软件,以发挥其最优异的性能,特编制此简易说明。此文档以图片加文字说明的形式进行讲解,主要包含三个部分:1、图像处理注意事项,2、图像调整,3、编辑曝光模式。3第一部分:图像处理注意事项×佳能CXDI系列的数字图像效果在调整之后是令人惊叹的,并且处理软件提供了宽广的调整范围;但是我们建议不要为了追求图像的美观而过分调整,从而掩盖细节对诊断产生影响,要防止丢失有用信息!图像处理注意事项一:如右图所示:过度的增强与高对比度处理使膝关节正位片呈现出明显的数字化痕迹,骨小梁的显示特别锐利,因与原始胶片的显示效果截然不同,更不利于诊断。4第一部分:图像处理注意事项使用前必须校准医用显示器(由装机工程师调试),条件许可应联系影像工作站及打印机厂家的工程师,争取使工作站显示器或者打印胶片的显示效果与图像采集控制电脑显示器效果一致。同时,应选择其中一个作为标准显示效果(如诊断用工作站显示器或者胶片),并调节其它显示效果与其达到效果一致。注意事项二:5显示器调整方法:从婴儿页面里选择SMPTE曝光程序,拍摄一张SMPTE测试图(对探测器使用默认条件直接曝光即可),图例见下页。用得到的测试图去调整控制台电脑显示器的亮度对比度等;并将测试图打印或发送至工作站电脑以调整打印机参数或其它显示器。第一部分:图像处理注意事项6SMPTE测试图在SMPTE一共有11阶(图中有红线通过的16个方格),相邻每阶存在10%亮度差异(部分相邻方格亮度相同)。在1和11阶边上的两个色块,中间部分和边缘有5%的亮度差异(大方格与内部小方格之间的差异)。第一部分:图像处理注意事项7第一部分:图像处理注意事项Gamma调整该调整也可以将图像亮度调整到合适的水平,但此步骤只能针对本机的显示,不适用于通过DICOM发送的图像(即图像被传输到工作站后还是Gamma调整前的亮度)。软件默认的设定值是1.60(这个值偏高),而线性应该是1.00,我们一般设定其在1.10至1.20之间。当然,因显示器之间的差异,请视情况设定合适的Gamma值。8第一部分:图像处理注意事项符合诊断习惯的图像调整参数可应用于同一拍片部位的大多数图像,应及时保存为默认参数。建议不要直接使用安装完毕后的系统默认参数。注意事项三:9图像调整过程中,为了保证得到更好的效果,可以使用放大按钮查看图像细节。[QA-放⼤]按钮是指显示的放大图像包含了放大之前所有手动的图像处理,虽然显示时间比选择[放⼤]时的时间长,但显示效果要好。第一部分:图像处理注意事项注意事项四:10以胸正位片做图像调整演示,并对各部分参数进行简要说明,调整顺序如下:第二部分:图像调整确认解剖部位选择自动调整LUT曲线形状选择MLT(S)调整亮度调整对比度调整动态范围低密度噪音滤过调整动态范围高密度设定边缘频率调整边缘增强调整对比度加强11第二部分:图像调整点击左下角“品质评测”按钮。这样,图像调整的参数界面将打开,我们可以针对图像显示效果进行不同方面的调整。首先通过曝光得到一幅图像(使用系统默认参数或者安装完毕工程师设定的参数),得到的这幅图像很可能并不是想要的效果,用户可以自行调整。12第二部分:图像调整如果找不到,请点击最下面一排里面带有小三角形的那个按钮,在右下角可能会看到“STD.频率”“MLT(F)频率”“MLT(M)频率”“MLT(S)频率”等,如果不是“MLT(S)频率”,一定要点击并修改为“MLT(S)频率”。这是佳能公司目前为止最先进的图像频率处理方式,也是包含最多处理步骤、显示效果最好的处理方式。首先是一定要选择使用“MLT(S)频率”。13第二部分:图像调整第二步打开右下角“改进进程”中的“身体部位和强度设置”,确...
