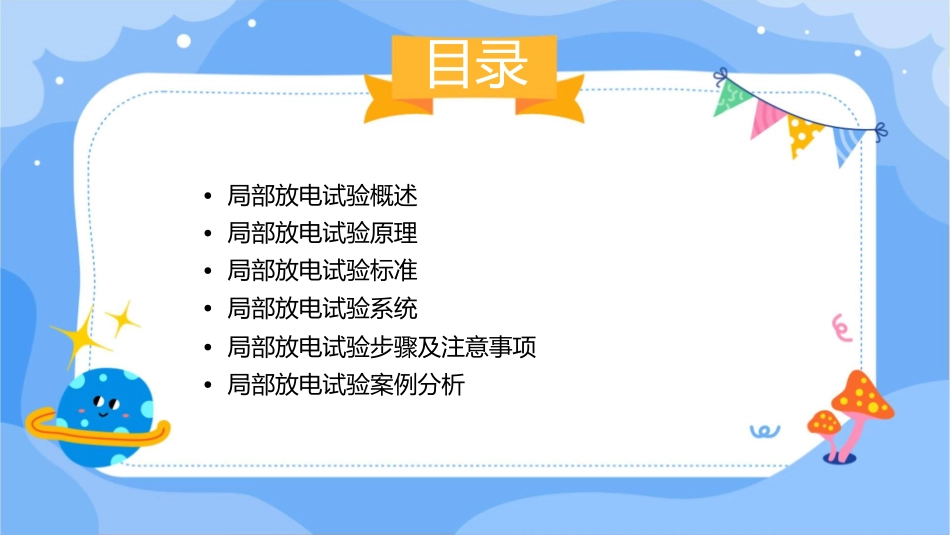

局部放电试验课件目录•局部放电试验概述•局部放电试验原理•局部放电试验标准•局部放电试验系统•局部放电试验步骤及注意事项•局部放电试验案例分析局部放电试验概述局部放电定义01局部放电是指在高电压作用下，电力设备绝缘介质局部区域产生的放电现象。02局部放电通常不会立即导致设备故障，但长期存在会逐渐损伤设备，缩短设备使用寿命，严重时甚至引发事故。局部放电产生原因电力设备绝缘介质中存在的杂质、气孔、裂纹等缺陷是局部放电产生的内在因素。外加电压、温度、湿度等环境因素是局部放电产生的外在诱因。局部放电的危害01020304局部放电会导致绝缘介质逐渐损伤，降低设备的电气性能和机械性能。局部放电会产生热量，引起设备局部温度升高，导致设备过热甚至烧毁。局部放电会产生化学反应，引起设备腐蚀，缩短设备使用寿命。局部放电还可能引发连锁反应，扩大事故范围，影响整个电力系统的稳定运行。局部放电试验原理局部放电的检测原理局部放电会产生电磁波当电力设备存在绝缘缺陷时，会导致绝缘材料内部的局部放电。这些放电会产生电磁波，并可以通过检测电磁波来检测局部放电。局部放电的检测方法目前，局部放电的检测方法主要有脉冲电流法、无线电干扰电压法、超高频法和超声波法等。这些方法都可以有效地检测到局部放电。局部放电的数学模型数学模型的建立通过对局部放电的物理过程进行分析，可以建立数学模型来描述局部放电的特征。常用的数学模型有基于概率统计的模型和基于物理过程的模型。数学模型的应用通过数学模型，可以将局部放电的特征量化和标准化，从而更好地理解和预测电力设备的绝缘状况。影响局部放电的因素电压和频率电压和频率是影响局部放电的重要因素。高电压和频繁的电压波动都会导致局部放电的增加。温度和湿度电力设备的绝缘材料对温度和湿度的变化非常敏感。高温和高湿度会导致绝缘材料的性能下降，从而增加局部放电的可能性。机械应力机械应力的作用也会影响局部放电。例如，电力设备的振动和变形可能会导致绝缘材料内部的局部放电。局部放电试验标准国际标准定义适用范围标准内容局部放电试验是检测电力设备绝缘性能的一种方法，其国际标准主要参考了国际电工委员会（IEC）的相关标准。国际标准适用于所有电力设备的局部放电试验，包括变压器、电缆、断路器等。国际标准规定了局部放电试验的试验条件、试验方法、试验程序、试验结果处理等方面的内容。国家标准定义局部放电试验的国家标准主要是指中国国家标准化管理委员会（SAC）发布的相关标准。适用范围国家标准适用于中国国内电力设备的局部放电试验。标准内容国家标准同样规定了局部放电试验的试验条件、试验方法、试验程序、试验结果处理等方面的内容，但可能根据中国国情进行了适当的修改和补充。企业标准定义01企业标准是由各个企业根据自身实际情况制定的电力设备局部放电试验标准。适用范围02企业标准主要适用于该企业内部电力设备的局部放电试验。标准内容03企业标准可能根据国家标准或国际标准进行了细化或扩展，也可能结合企业实际情况增加了独特的内容，以保证企业电力设备的安全可靠运行。局部放电试验系统试验电源010203稳定性调节范围安全性试验电源应能保持稳定的电压和频率，以保证试验的准确性。试验电源的电压和电流应能够在一定范围内调节，以满足不同试验条件的需求。试验电源应具有过载保护、短路保护等功能，以保证试验过程的安全性。检测装置灵敏度抗干扰能力实时性检测装置应具有高灵敏度，能够检测到局部放电的微小信号。检测装置应具有强的抗干扰能力，以减小外部干扰对试验结果的影响。检测装置应能实时监测局部放电信号，并能够快速响应。数据采集与处理系统数据记录数据采集与处理系统应能够记录试验过程中的所有数据，包括电压、电流、局部放电信号等。数据处理数据采集与处理系统应能够对采集到的数据进行处理和分析，如计算局部放电的强度、频率等。数据存储数据采集与处理系统应能够将处理后的数据存储起来，以供后续分析和使用。局部放电试验步骤及注意事项试验前准备明确试验目标选择合适的测量仪器明确局部放电试验的目的和预根据试验要求，选...
