恒定电流复习VIP免费

恒定电流复习_第1页
1/20
恒定电流复习_第2页
2/20
恒定电流复习_第3页
3/20

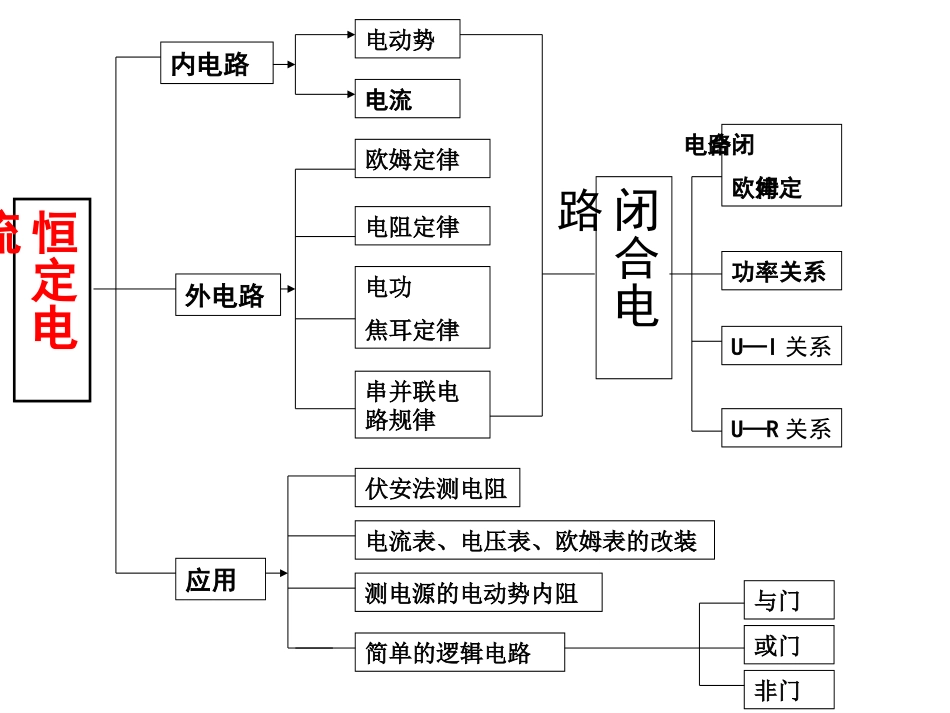

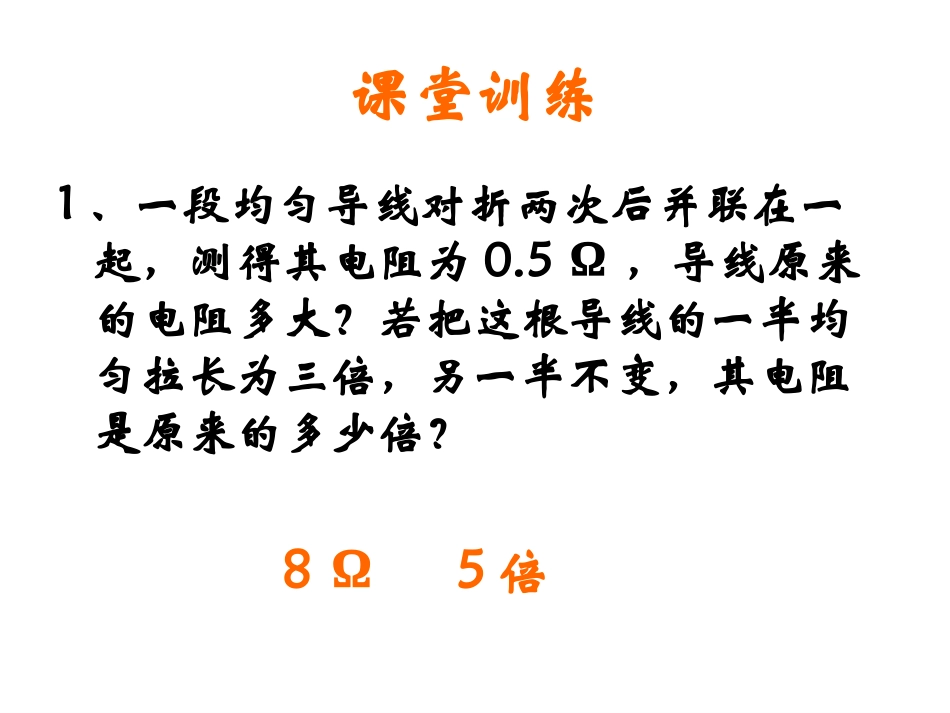

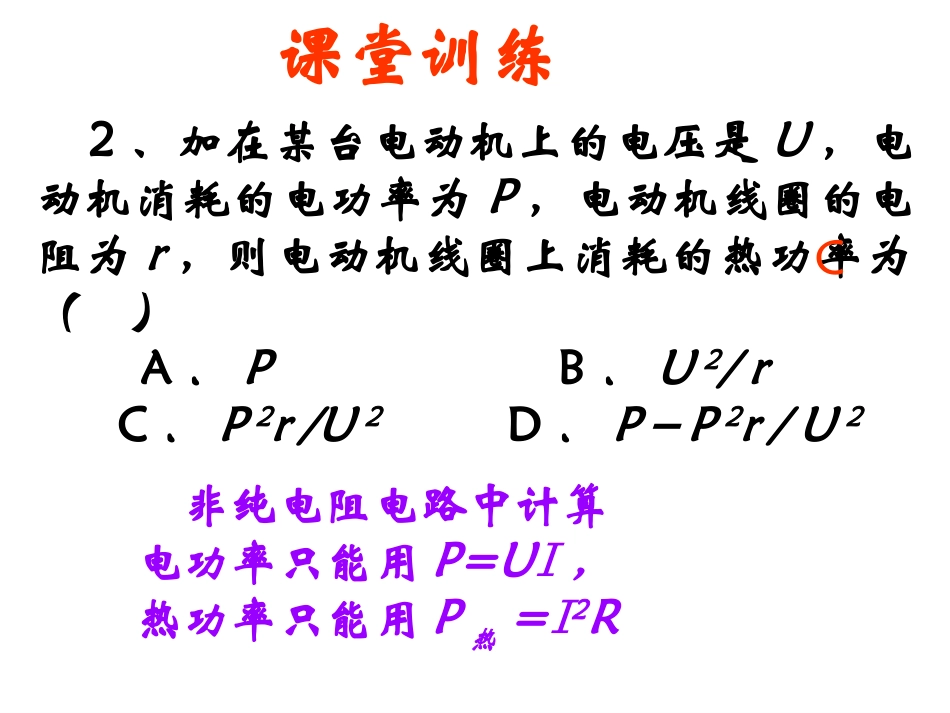

内电路外电路应用恒定电流欧姆定律电阻定律电功焦耳定律串并联电路规律伏安法测电阻电流表、电压表、欧姆表的改装测电源的电动势内阻简单的逻辑电路或门电动势闭合电路闭合电路欧姆定律功率关系U—I关系U—R关系电流与门非门2、加在某台电动机上的电压是U,电动机消耗的电功率为P,电动机线圈的电阻为r,则电动机线圈上消耗的热功率为()A.PB.U2/rC.P2r/U2D.PP–2r/U2非纯电阻电路中计算电功率只能用P=UI,热功率只能用P热=I2R课堂训练C课堂训练1、一段均匀导线对折两次后并联在一起,测得其电阻为0.5Ω,导线原来的电阻多大?若把这根导线的一半均匀拉长为三倍,另一半不变,其电阻是原来的多少倍?8Ω5倍闭合电路欧姆定律rREI2.路端电压跟负载的关系:IrEU(1)表述:闭合电路中的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比.(2)表达式(1)路端电压随外电路电阻R增大而增大/00RIErU端,,0RIE端,,U断路短路(2)路端电压U随电流I变化的图象.或EUIr电源的功率和效率1、功率①电源的功率(电源的总功率):PE=IE;②电源的输出功率:P出=IU;③电源内部消耗的功率:Pr=I2r2、电源的效率:3、电源的输出功率:当内外电阻相等时,电源的输出功率最大,为rErErRRrrRREP44422222rEPm42oRP出Pmr电源输出功率随外电阻变化的图线(只适用于纯电阻电路)EPURPERr电路的动态分析问题闭合电路中只要有一只电阻的阻值发生变化,就会影响整个电路,使总电路和每一部分的电流、电压都发生变化。讨论依据是:闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系、并联电路的电流关系。思路:局部局部整体整体局部局部3、如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?课堂训练V1示数增大V2示数增大A示数减小6、如图所示的电路中,闭合电键k后,灯a和b都正常发光,后来由于某种故障使灯b突然变亮,电压表读数增加,由此推断这故障可能是()A.a灯灯丝烧断B.电阻R2断C.电阻R2短路D.电容被击穿短路课堂训练BgggUIR2.三个主要参数①内阻:电流计内阻Rg②量程:满偏电流Ig③满偏电压Ug3.电路图符号:G电表改装(表头)1、作用:测量微小电流和电压0123mA电压表:在表头串联一个阻值较大的电阻例1:有一个电流表G,内阻Rg=10Ω,满偏电流Ig=3mA。要把它改装为量程为0~3V的电压表,要串联多大的电阻?改装后的电压表内阻多大?IgRgRUUgURVUR串=990ΩRv=1000Ω电流表:在表头上并联一个阻值较小的电阻例2.有一个电流表G,内阻Rg=25Ω,满偏电流Ig=3mA。要把把它改装为量程为0~0.6A的电流表,要并联多大的电阻?改装后的电流表内阻多大?UIRgIgIRRAUIR并=0.126ΩRA=0.125Ω多用表欧姆表原理:闭合电路欧姆定律(1)刻度:短接、调节调零电阻R使电流表G的指针满偏。即有RGErIgRggI=ERg+r+R“0”R+r+R是电阻挡的内阻g断路、电流表G中无电流,表的指针不偏转,指针位置“∞”接入电阻R时,电流表G中的电流XERg+r+RRX+I=欧姆表原理:闭合电路欧姆定律RGErIgRgERg+r+RRX+I=改变R,电流I随之改变,R与I一一对应。表头刻度I“R”XXX(2)中值电阻R=EIg中R+r+Rg=注意:(1)欧姆表的刻度与其他表刻度相反且刻度不均匀(2)欧姆表每次测电阻前需调零。不能带电测量。(3)欧姆表中电池用久了,电动势和内阻要改变,测出的电阻值有较大的误差。所以欧姆表常用来粗测电阻。伏安法测电阻(1)原理:VUAII=URR=UI(2)两种接法:AVRXAVRX法一:安培表外接法法二:安培表内接法IAIVIX IA>IXR=测∴UIAUXR=测∴UIA>R=UXIXA故此接法用于测量大电阻电阻的测量例题例1、利用伏安法测电阻时,若不知待测电阻。可采用下述方法选择正确电路以减小误差。可将仪器按下图接好,并空出伏特表的一个接头P,将P分别与a,b两点接触一下,如果安培表示数显著变化,则P应接在————处,如果伏特表示数显著变化,则P应接在———处。AVRabP解:安培表示数变化,说明伏特表内阻小。即被测电阻较大,因此采用内接法可以减小误差,P应接在b处。而当伏特表示数变化,...
