送风机转子检修课件VIP免费

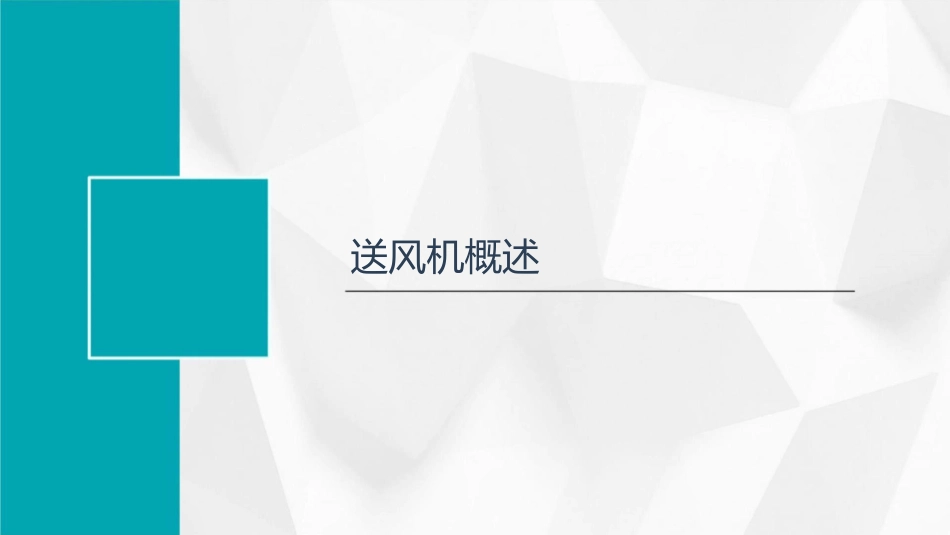

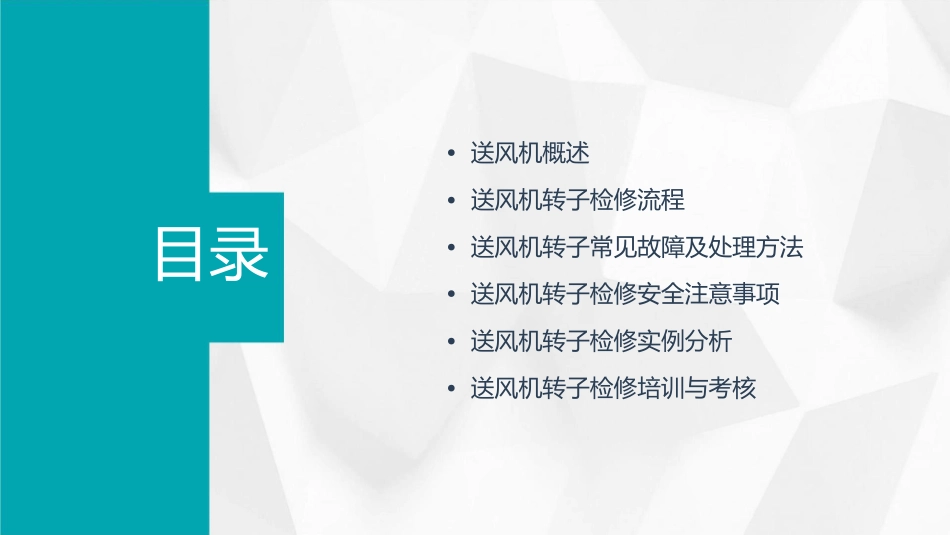

•送风机概述•送风机转子检修流程目录•送风机转子常见故障及处理方法•送风机转子检修安全注意事项•送风机转子检修实例分析•送风机转子检修培训与考核送风机概述送风机的定义送风机是一种将机械能转化为气体压力能和动能的气力输送设备，常用于工业和民用领域。它利用高速旋转的叶轮将气体加速，然后通过导流器将气体减速，产生一定的压力差，从而实现气体的输送。送风机的种类按照用途分类，送风机可分为工业送风机和民用送风机。工业送风机主要用于工厂、车间等场所的空气流通和排放，而民用送风机则用于公共场所、商场、医院等地的空气调节和换气。送风机的作用提供新鲜空气保持空气流通调节温度排除有害气体在密闭空间中，送风机能够将室外新鲜空气吸入室内，提高空气质量。在公共场所、医院等地方，送风机能够保持空气流通，防止细菌滋生。在空调系统中，送风机能够将冷空气或热空气输送到指定区域，实现温度调节。在工业生产过程中，送风机能够将产生的有害气体及时排出室外，保障工人安全。送风机转子检修流程准备工作安全措施01确保现场安全，设置警戒线，准备好安全帽、手套、防护眼镜等个人防护用品。工具准备02准备好所需的检修工具，如起重设备、拆卸工具、清洗工具等。人员组织03确定参与检修的工作人员，进行任务分配和人员组织。转子吊装转子拆卸01将送风机转子从风机本体上拆卸下来。转子吊运02使用起重设备将转子吊运到检修现场。转子运输03将转子运输到检修车间或指定的检修场地。转子检查010203外观检查转动检查零部件检查检查转子的外观是否有损伤、变形、腐蚀等情况。在检修现场对转子进行转动检查，观察转子运转是否正常。对转子的零部件进行检查，如轴承、密封件、齿轮等，确认是否有磨损、松动或损坏。转子清洗清洗准备清洗检查准备好清洗剂和清洗工具，如高压水枪、清洗布等。对清洗后的转子进行检查，确保表面干净无残留物。清洗操作对转子表面进行清洗，去除污垢、油渍和杂质。转子装配零部件装配整体装配装配检查将检查合格的零部件按照技术要求进行装配。将装配好的转子整体安装到风机本体上。对装配好的送风机进行试运行，检查转子运转是否正常，各部件是否紧固可靠。送风机转子常见故障及处理方法转子不平衡故障现象可能原因处理方法风机振动过大，伴有异常声响。转子部件损坏、转子装配误差、润滑剂过多或分布不均。检查并更换损坏的转子部件，重新装配并平衡转子，调整润滑剂用量。转子弯曲故障现象风机振动过大，轴向位移过大。可能原因转子热膨胀、转子材质缺陷、安装不当。处理方法控制转子温度，采用补偿弯管，更换有缺陷的转子材料，重新安装调整。转子松动故障现象风机振动过大，伴有异常声响。可能原因转子与轴配合过松、支撑轴承磨损、轴向推力过大。处理方法重新装配并紧固转子，更换支撑轴承，调整轴向推力。转子磨损可能原因气体介质含尘或腐蚀性、高速运转摩擦、润滑不良。故障现象风机效率下降，伴有噪声和振动。处理方法改善气体介质品质，采用耐磨材料，调整润滑剂种类和用量。送风机转子检修安全注意事项安全防护措施确保检修现场整洁、有序，避免杂物堆积，防止跌倒、绊倒等意外事故发生。010203进入检修现场前，必须佩戴好安全帽、工作服、手套、鞋等个人防护用品，确保人身安全。针对可能存在的风险和危险源，采取相应的安全防护措施，如设置警示标识、安装防护栏杆等。检修人员资质要求参与送风机转子检修的检修人员必须经过相关培01训，熟悉检修流程和操作方法。检修人员应具备相应的技术能力和经验，能够正02确判断和处理异常情况。02严禁未经授权的人员参与检修作业，确保检修过程的安全性和稳定性。现场安全规范检修前应对现场进行全面检查，确保设备停运状态良好，不存在安全隐患。严格执行安全操作规程，遵循“停电、验电、挂牌、上锁”等程序，确保作业安全。定期对现场进行安全检查和维护，确保设备正常运行和人员安全。送风机转子检修实例分析实例一背景介绍010203某电厂的送风机在运行过程中出现异常振动和噪音，需要进行转子检修。检修方案制定详细的检修计划，包括准备工作、拆卸、检查、修复和组装等步骤。...
