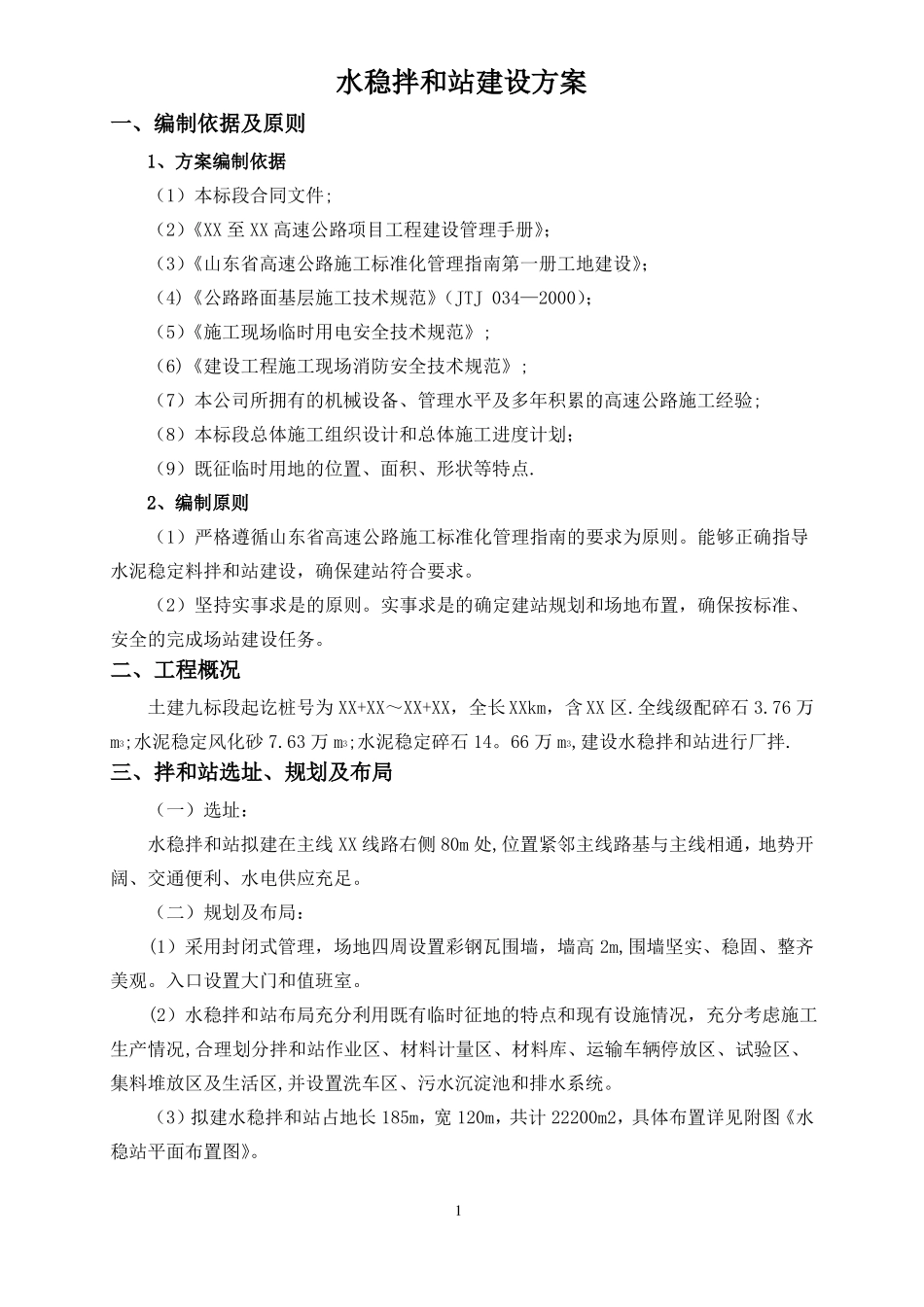

水稳拌和站建设方案一、编制依据及原则1、方案编制依据（1）本标段合同文件;（2）《XX至XX高速公路项目工程建设管理手册》；（3）《山东省高速公路施工标准化管理指南第一册工地建设》；（4)《公路路面基层施工技术规范》（JTJ034—2000）；（5）《施工现场临时用电安全技术规范》;（6)《建设工程施工现场消防安全技术规范》;（7）本公司所拥有的机械设备、管理水平及多年积累的高速公路施工经验;（8）本标段总体施工组织设计和总体施工进度计划；（9）既征临时用地的位置、面积、形状等特点.2、编制原则（1）严格遵循山东省高速公路施工标准化管理指南的要求为原则。能够正确指导水泥稳定料拌和站建设，确保建站符合要求。（2）坚持实事求是的原则。实事求是的确定建站规划和场地布置，确保按标准、安全的完成场站建设任务。二、工程概况土建九标段起讫桩号为XX+XX～XX+XX，全长XXkm，含XX区.全线级配碎石3.76万m3;水泥稳定风化砂7.63万m3;水泥稳定碎石14。66万m3,建设水稳拌和站进行厂拌.三、拌和站选址、规划及布局（一）选址：水稳拌和站拟建在主线XX线路右侧80m处,位置紧邻主线路基与主线相通，地势开阔、交通便利、水电供应充足。（二）规划及布局：(1）采用封闭式管理，场地四周设置彩钢瓦围墙，墙高2m,围墙坚实、稳固、整齐美观。入口设置大门和值班室。(2）水稳拌和站布局充分利用既有临时征地的特点和现有设施情况，充分考虑施工生产情况,合理划分拌和站作业区、材料计量区、材料库、运输车辆停放区、试验区、集料堆放区及生活区,并设置洗车区、污水沉淀池和排水系统。（3）拟建水稳拌和站占地长185m，宽120m，共计22200m2，具体布置详见附图《水稳站平面布置图》。1四、计划投入人员、机械设备、材料情况1、人员：普工10人，电工2人，机手10人，设备安装技术人员4人,测量、施工技术员2人,材料、协调等方面管理人员3人，拌和场建设现场负责人1人。2、机械设备：拌和站场地平整及建设用，360挖掘机1台，L50装载机1台，135KW推土机1台，20T压路机1台，50t吊车2台，发电机1台及其他小型设备。3、材料:拌和场建设所用碎石、片石、水泥、砂、石渣、隔离墙等建筑材料在当地采购，直接运到工地,采购、运输便捷.五、拌和站建设实施计划拌和站从2013年10月15日开始建设，计划至2013年11月10日完工.（1)10月15日—22日:对场地平整压实，初步硬化、浇筑拌和设备基础；(2）10月23日—11月4日：拌和设备进场安装，始安装用电设施,搭建拌和站围墙和储料隔墙；（3)11月5日—7日：拌和设备安装完毕,铺筑拌和区和储料区场地;(4）11月8日—10日：拌和站建设完毕,校核设备、验收。六、拌和站建设施工及注意事项进场后对拌和场场地进行测量,整理测量数据,进行整个场地的初步规划布置，具体施工方法及要求如下：1、场地平整及压实、初步硬化清除地表植被,拆除场地范围内的临时建筑；采用推土机平整场地,场地清理平整完成后，进行全面碾压,按照区域规划进行场地初步硬化。2、拌和机作业区的设置（1)根据工程量情况及进度计划要求，在拌和站配置一台山东潍坊贝特机械集团有限公司生产的WCB—600型强制式拌和机，设备具备自动计量功能，设自动计量补水器加水。拌和机产量约为500吨/小时。（2）拌和机占地总长60米、宽20米,设立于拌和站东侧。(3）严格按照厂家提供的拌和机基础图进行拌和站钢筋混凝土基础施工，基础入地深度不小于2m,基底位于强风化凝灰岩，按照图纸绑扎钢筋网后浇筑C25混凝土.基础施工时在拌和机支腿与基础各衔接点及支撑点位置安放预埋铁，安装设备时与设备衔接牢固。2（4）拌和机配置5个集料仓、3个水泥储料灌（单个最大容重100t)，成品料斗容积8m3.集料仓搭设防雨棚，并设置隔板，隔板高度不少于100cm，确保不串料。（5）水泥罐基础施工：水泥罐基础拟下挖2.0米，基底位于强风化岩层,基底坚实，承载力不低于250kPa。再立模、安装上下两层钢筋网,浇筑C25混凝土。安装水泥储料罐，储料罐直径2.88m，仓筒高10m，支腿邻边间距2.05m，支腿高11m；单个罐自重6。0t。每个水泥罐基础保证3×3米的尺寸,同时将所有水泥罐的基础连成整体,厚度为1.5m，并预埋地脚螺栓和支撑钢板。基础顶面...
