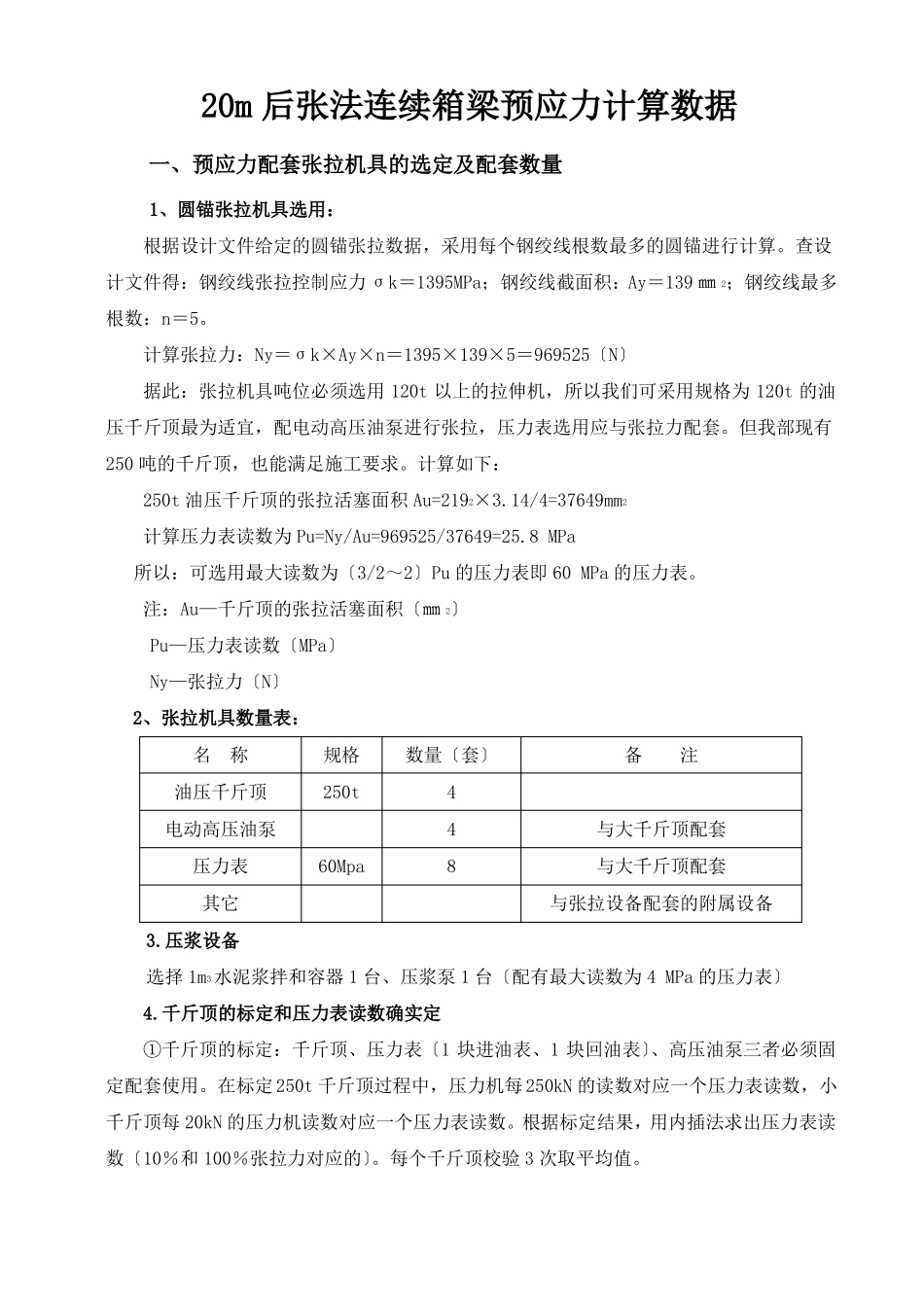

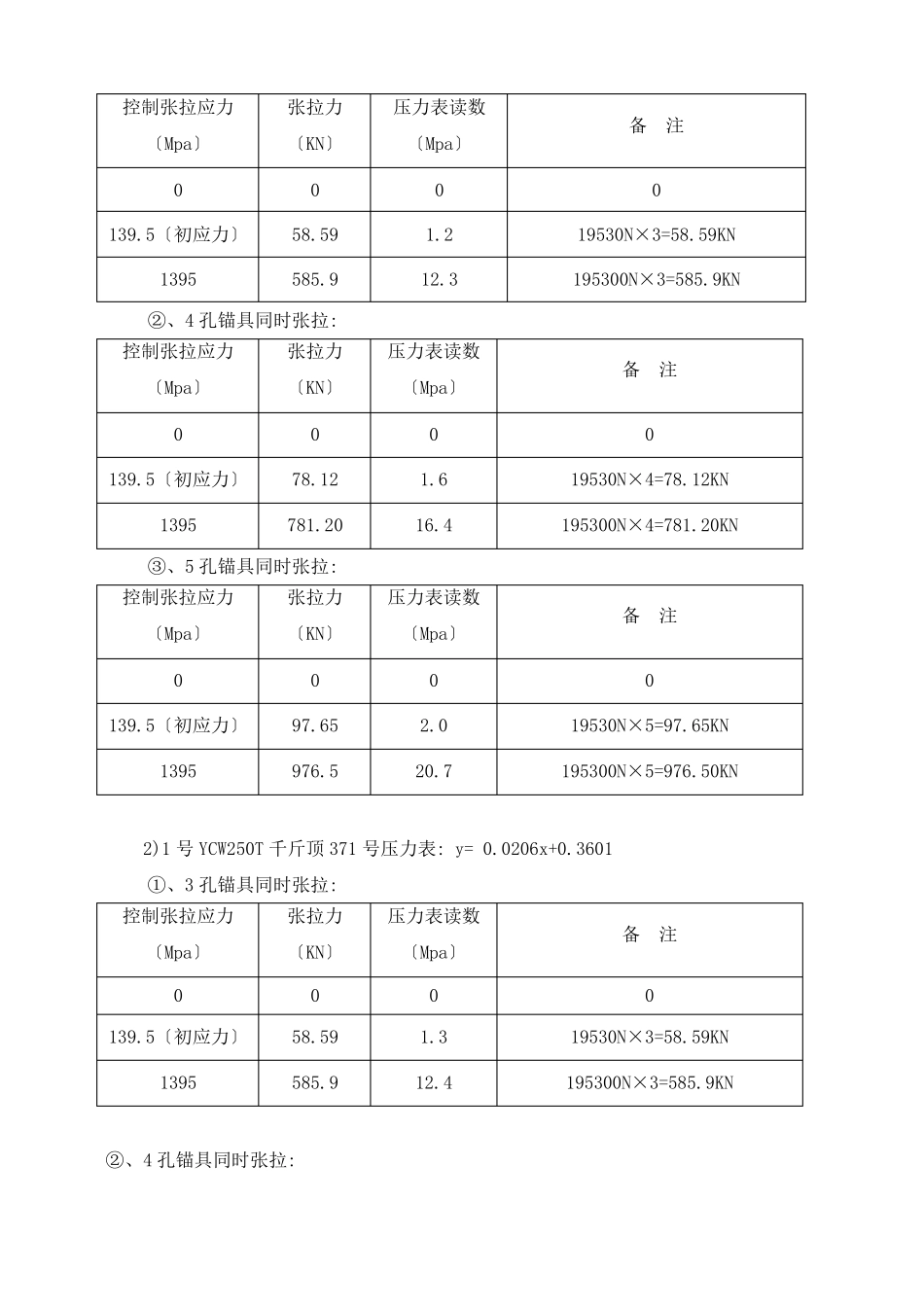

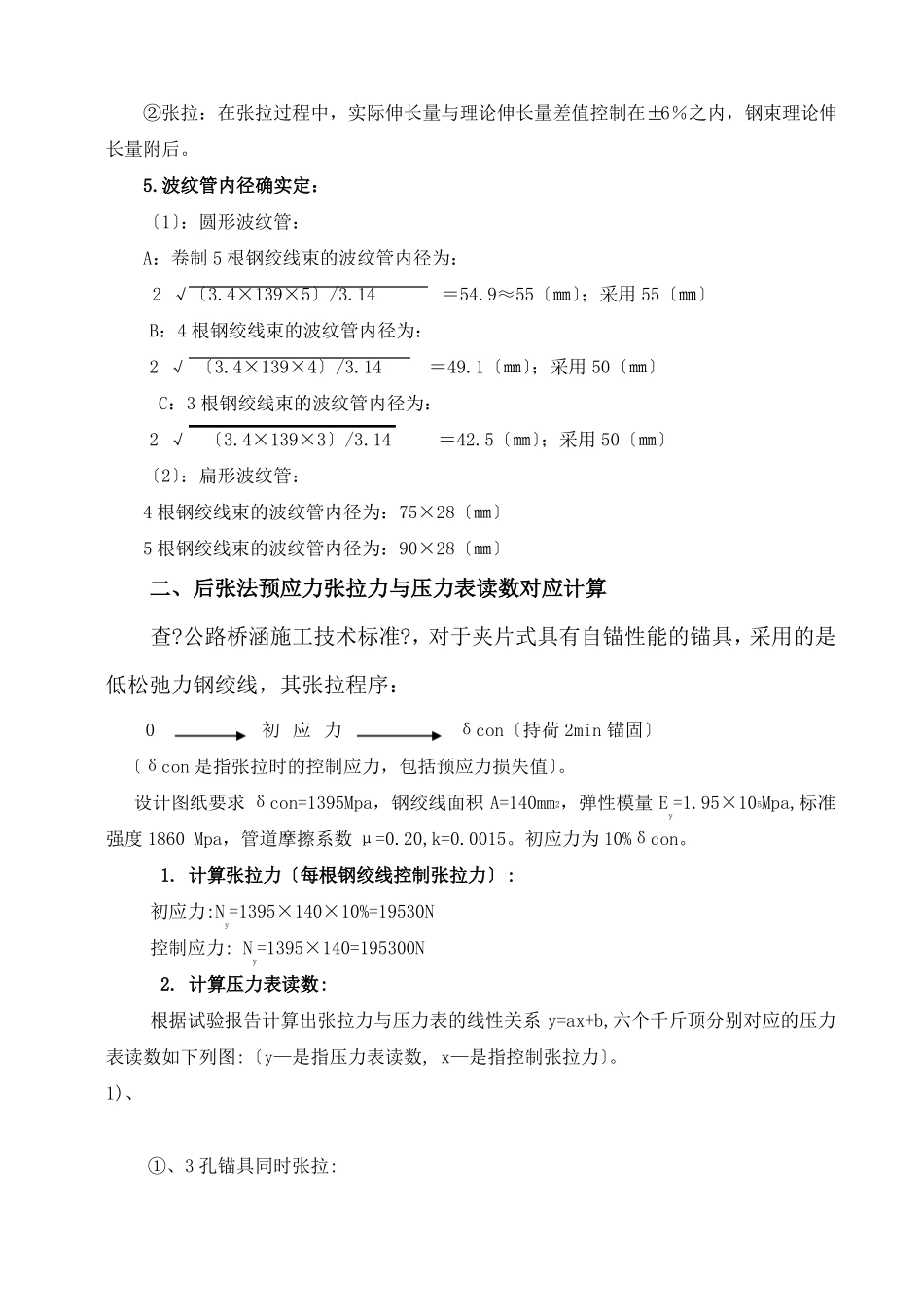

20m后张法连续箱梁预应力计算数据一、预应力配套张拉机具的选定及配套数量1、圆锚张拉机具选用：根据设计文件给定的圆锚张拉数据，采用每个钢绞线根数最多的圆锚进行计算。查设计文件得：钢绞线张拉控制应力σk＝1395MPa；钢绞线截面积：Ay＝139㎜2；钢绞线最多根数：n＝5。计算张拉力：Ny＝σk×Ay×n＝1395×139×5＝969525〔N〕据此：张拉机具吨位必须选用120t以上的拉伸机，所以我们可采用规格为120t的油压千斤顶最为适宜，配电动高压油泵进行张拉，压力表选用应与张拉力配套。但我部现有250吨的千斤顶，也能满足施工要求。计算如下：250t油压千斤顶的张拉活塞面积Au=2192×3.14/4=37649mm2计算压力表读数为Pu=Ny/Au=969525/37649=25.8MPa所以：可选用最大读数为〔3/2～2〕Pu的压力表即60MPa的压力表。注：Au—千斤顶的张拉活塞面积〔㎜2〕Pu—压力表读数〔MPa〕Ny—张拉力〔N〕2、张拉机具数量表：名称油压千斤顶电动高压油泵压力表其它3.压浆设备选择1m3水泥浆拌和容器1台、压浆泵1台〔配有最大读数为4MPa的压力表〕4.千斤顶的标定和压力表读数确实定①千斤顶的标定：千斤顶、压力表〔1块进油表、1块回油表〕、高压油泵三者必须固定配套使用。在标定250t千斤顶过程中，压力机每250kN的读数对应一个压力表读数，小千斤顶每20kN的压力机读数对应一个压力表读数。根据标定结果，用内插法求出压力表读数〔10％和100％张拉力对应的〕。每个千斤顶校验3次取平均值。规格250t60Mpa数量〔套〕448备注与大千斤顶配套与大千斤顶配套与张拉设备配套的附属设备②张拉：在张拉过程中，实际伸长量与理论伸长量差值控制在±6％之内，钢束理论伸长量附后。5.波纹管内径确实定：〔1〕：圆形波纹管：A：卷制5根钢绞线束的波纹管内径为：2√〔3.4×139×5〕/3.14＝54.9≈55〔㎜〕；采用55〔㎜〕B：4根钢绞线束的波纹管内径为：2√〔3.4×139×4〕/3.14＝49.1〔㎜〕；采用50〔㎜〕C：3根钢绞线束的波纹管内径为：2√〔3.4×139×3〕/3.14＝42.5〔㎜〕；采用50〔㎜〕〔2〕：扁形波纹管：4根钢绞线束的波纹管内径为：75×28〔㎜〕5根钢绞线束的波纹管内径为：90×28〔㎜〕二、后张法预应力张拉力与压力表读数对应计算查?公路桥涵施工技术标准?，对于夹片式具有自锚性能的锚具，采用的是低松弛力钢绞线，其张拉程序：0初应力δcon〔持荷2min锚固〕〔δcon是指张拉时的控制应力，包括预应力损失值〕。设计图纸要求δcon=1395Mpa，钢绞线面积A=140mm2，弹性模量Ey=1.95×105Mpa,标准强度1860Mpa，管道摩擦系数μ=0.20,k=0.0015。初应力为10%δcon。1.计算张拉力〔每根钢绞线控制张拉力〕:初应力:Ny=1395×140×10%=19530N控制应力:Ny=1395×140=195300N2.计算压力表读数:根据试验报告计算出张拉力与压力表的线性关系y=ax+b,六个千斤顶分别对应的压力表读数如下列图:〔y—是指压力表读数,x—是指控制张拉力〕。1)、①、3孔锚具同时张拉:控制张拉应力〔Mpa〕0139.5〔初应力〕1395张拉力〔KN〕058.59585.9压力表读数〔Mpa〕01.212.3备注019530N×3=58.59KN195300N×3=585.9KN②、4孔锚具同时张拉:控制张拉应力〔Mpa〕0139.5〔初应力〕1395张拉力〔KN〕078.12781.20压力表读数〔Mpa〕01.616.4备注019530N×4=78.12KN195300N×4=781.20KN③、5孔锚具同时张拉:控制张拉应力〔Mpa〕0139.5〔初应力〕13952)1号YCW250T千斤顶371号压力表:y=0.0206x+0.3601①、3孔锚具同时张拉:控制张拉应力〔Mpa〕0139.5〔初应力〕1395②、4孔锚具同时张拉:张拉力〔KN〕058.59585.9压力表读数〔Mpa〕01.312.4备注019530N×3=58.59KN195300N×3=585.9KN张拉力〔KN〕097.65976.5压力表读数〔Mpa〕02.020.7备注019530N×5=97.65KN195300N×5=976.50KN控制张拉应力〔Mpa〕0139.5〔初应力〕1395张拉力〔KN〕078.12781.20压力表读数〔Mpa〕01.816.2备注019530N×4=78.12KN195300N×4=781.20KN③、5孔锚具同时张拉:控制张拉应力〔Mpa〕0139.5〔初应力〕13953)、3号YCW250T千斤顶,6061压力表:y=0.0216x-0.58963孔锚具同时张拉:控制张拉应力〔Mpa〕0139.5〔初应力〕1395张拉力〔KN〕058.59585.9压力表读数〔Mpa〕01.112.2备注019530N×3=5...
