高中物理 第6章传感器 章末综合检测 新人教版选修3-2VIP免费

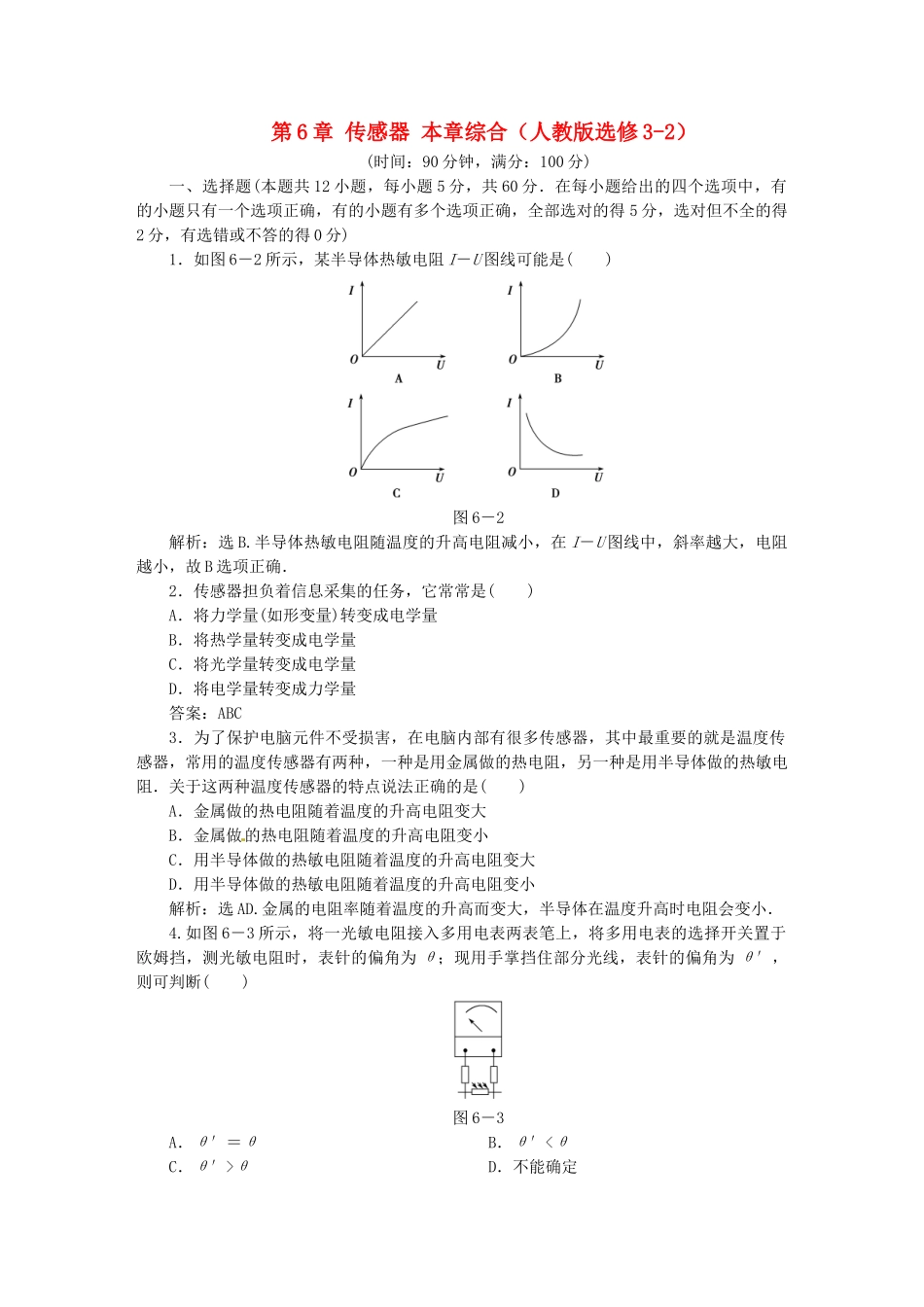

第6章传感器本章综合（人教版选修3-2）(时间：90分钟，满分：100分)一、选择题(本题共12小题，每小题5分，共60分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得5分，选对但不全的得2分，有选错或不答的得0分)1．如图6－2所示，某半导体热敏电阻I－U图线可能是()图6－2解析：选B.半导体热敏电阻随温度的升高电阻减小，在I－U图线中，斜率越大，电阻越小，故B选项正确．2．传感器担负着信息采集的任务，它常常是()A．将力学量(如形变量)转变成电学量B．将热学量转变成电学量C．将光学量转变成电学量D．将电学量转变成力学量答案：ABC3．为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做的热敏电阻随着温度的升高电阻变大D．用半导体做的热敏电阻随着温度的升高电阻变小解析：选AD.金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．4.如图6－3所示，将一光敏电阻接入多用电表两表笔上，将多用电表的选择开关置于欧姆挡，测光敏电阻时，表针的偏角为θ；现用手掌挡住部分光线，表针的偏角为θ′，则可判断()图6－3A．θ′＝θB．θ′<θC．θ′>θD．不能确定答案：B5.(年涡阳高二检测)传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是()A．生物传感器B．红外传感器C．温度传感器D．压力传感器解析：选C.空调机根据温度调节工作状态，所以内部使用了温度传感器，故C正确6．(年如皋高二检测)下列说法正确的是()A．热敏电阻是把热量这个热学量转为电阻这个电学量B．金属热电阻的化学稳定性好，但灵敏度差C．电熨斗中的双金属片是温度传感器D．霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件解析：选BCD.热敏电阻是把温度这个热学量转换为电阻这个电学量，A错误．7.传感器是一种采集信息的重要器件，图6－4是由电容器作为传感器来测定压力变化的电路，当待测压力作用于膜片电极上时，下列说法中正确的是()图6－4①若F向下压膜片电极，电路中有从a到b的电流；②若F向下压膜片电极，电路中有从b到a的电流；③若F向下压膜片电极，电路中不会有电流产生；④若电流表有示数，说明压力F发生变化；⑤若电流表有示数，说明压力F不会发生变化．A．②④B．①④C．③⑤D．①⑤解析：选A.当下压时，因为C＝，d减小，C增大，在U不变时，因为C＝，Q增大，从b向a有电流流过，②正确；当F变化时，电容器两板的间距变化，电容变化，电容器上的带电量发生变化，电路中有电流，④正确，故选A.8．(年高考重庆理综卷)某电容式话筒的原理示意图如图6－5所示，E为电源，R为电阻，薄片P和Q为两金属极板．对着话筒说话时，P振动而Q可视为不动．在P、Q间距增大过程中()图6－5A．P、Q构成的电容器的电容增大B．P上电荷量保持不变C．M点的电势比N点的低D．M点的电势比N点的高解析：选D.由C＝可知P、Q间距离d增大时电容C减小，A项错误．电容减小将放电，电荷量减小，故B项也错．放电时电流从M点经R到N点，说明M点电势高于N点电势，所以C项错误D项正确．9.如图6－6所示为测定压力的电容式传感器，将平行板电容器、灵敏电流表(零刻度在中间)和电源串联成闭合回路，当压力F作用于可动膜片电极上时，膜片发生形变，引起电容的变化，导致灵敏电流表指针偏转，在对膜片开始施加压力使膜片电极从图中的虚线推到图中实线位置并保持固定的过程中，灵敏电流表指针偏转情况为(电流从电流表正接线柱流入时指针向右偏)图6－6A．向右偏到某一刻度后回到零刻度B．向左偏到某一刻度后回到零刻度C．向右偏到某一刻度后不动D．向左偏到某一刻度后不动解析：选A.压力F作用时，极板间距d变小，由C＝，电容器电容C变大，又根据Q＝CU，极板带电量变大，所以电容器应充电，灵敏电流计中产生由正接线柱流入的电流，所以指针将右偏，极板保...
