数控机床进给传动系统课件VIP免费

数控机床进给传动系统课件_第1页
1/28

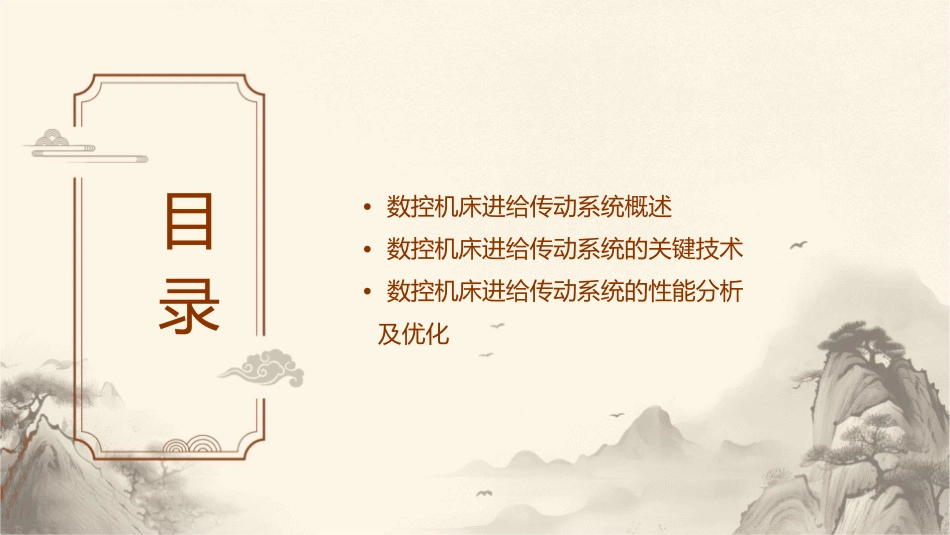

数控机床进给传动系统课件_第2页
2/28

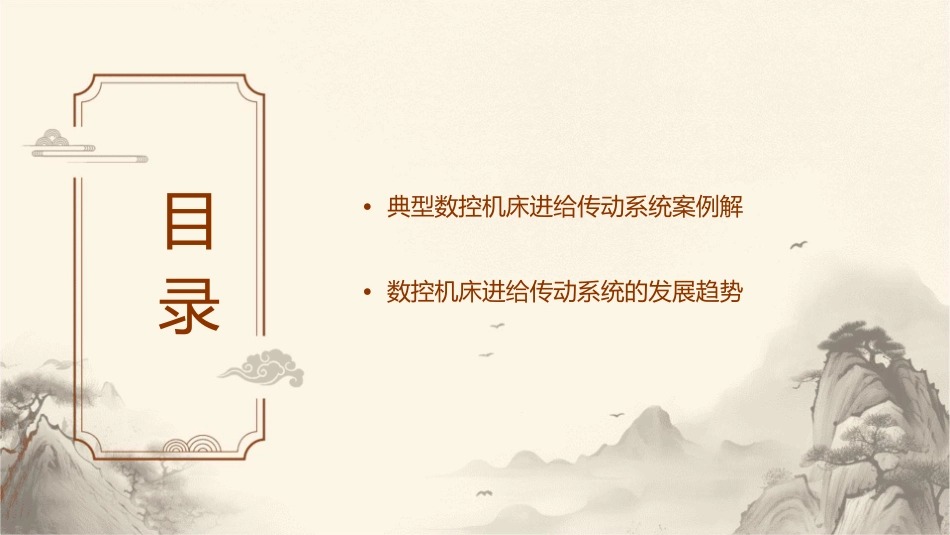

数控机床进给传动系统课件_第3页
3/28
数控机床进给传动系统课件目•数控机床进给传动系统概述•数控机床进给传动系统的关键技术•数控机床进给传动系统的性能分析及优化录目•典型数控机床进给传动系统案例解•数控机床进给传动系统的发展趋势录01CATALOGUE数控机床进给传动系统概述数控机床进给传动系统的定义和功能定义:数控机床进给传动系统是指将主轴的旋转运动转化为工作台上的直线运动,以实现工件的加工过程的系统。传递切削力,保证加工过程的顺利进行。功能调节工作台的运动速度,满足加工需求。实现主轴旋转运动到工作台直线运动的转化。数控机床进给传动系统的组成及工作原理组成伺服电机:作为动力源,提供旋转动力。减速机构:降低伺服电机的旋转速度,同时增加输出扭矩。数控机床进给传动系统的组成及工作原理滚珠丝杠将旋转运动转化为直线运动。导轨滑块支撑并导向工作台,保证其直线运动。数控机床进给传动系统的组成及工作原理01020304工作原理1.伺服电机旋转,经过减速机构降速后,将动力传递给滚珠丝杠。2.滚珠丝杠将旋转运动转化为直线运动,推动工作台在导轨滑块上移动。3.通过控制系统调节伺服电机的旋转速度,实现工作台的匀速、变速等运动模式。数控机床进给传动系统的分类和特点分类开环进给传动系统:结构简单,成本低,但精度较低。闭环进给传动系统:精度高,稳定性好,但成本较高。数控机床进给传动系统的分类和特点特点高精度:数控机床进给传动系统具有较高的定位精度和重复定位精度。高刚度:系统具备较高的刚度,能够承受切削力,保证加工精度。数控机床进给传动系统的分类和特点高速度采用高性能伺服电机和滚珠丝杠,实现高速加工。高可靠性系统采用优质材料和先进制造工艺,确保长时间稳定运行。02CATALOGUE数控机床进给传动系统的关键技术传动装置的设计制造技术传动装置类型选择传动精度保障高效传动设计根据机床的运动需求和负载特性,选择合适的传动装置类型,如滚珠丝杠、直线电机等。详细描述各种传动装置的特点和适用场景。阐述如何通过制造工艺和装配技术,确保传动装置的高精度和稳定性,以满足机床的加工精度要求。分析如何提高传动装置的运动效率,降低能耗,提高机床的整体性能。数控技术及其在进给传动系统中的应用数控技术概述01简要介绍数控技术的发展历程、基本原理和核心技术。数控技术在进给传动系统中的应用0203详细描述数控技术如何应用于进给传动系统,实现高精度、高速度的运动控制。典型案例分析选取具有代表性的数控机床进给传动系统,分析其数控技术的应用及效果。高精度检测与误差补偿技术高精度检测技术介绍用于数控机床进给传动系统的高精度检测技术,如光栅尺、激光干涉仪等,阐述其工作原理和检测精度。误差补偿技术分析进给传动系统中可能出现的误差来源,介绍相应的误差补偿技术和方法,如螺距误差补偿、反向间隙补偿等。检测与补偿技术应用案例结合具体案例,说明高精度检测与误差补偿技术在数控机床进给传动系统中的实际应用及效果。03CATALOGUE数控机床进给传动系统的性能分析及优化进给传动系统的动态特性分析弹性变形分析在传动过程中,由于各种因素的影响,如载荷分布不均、零件刚度不足等,会导致进给系统的弹性变形,从而影响传动的精度和稳定性。需要对进给传动系统进行弹性变形分析,找出可能的变形源,并采取相应措施进行优化。阻尼特性分析阻尼是影响进给传动系统动态特性的重要因素。通过对系统的阻尼特性进行分析,可以有效预测和控制系统在动态过程中的振动幅度和衰减速度,提高传动的平稳性和精度。进给传动系统的精度分析误差来源分析进给传动系统的精度受到多种误差源的影响,如齿轮啮合误差、轴承间隙、导轨直线度误差等。需要详细分析各种误差来源,并制定相应的补偿策略。精度检测与评估通过采用合适的检测设备和检测方法,对进给传动系统的精度进行定量检测和评估。这可以为进一步的性能优化提供准确的数据支持。进给传动系统性能的优化方法结构优化01通过对进给传动系统的关键零部件进行结构优化,如提高零件刚度、改进润滑方式等,可以降低弹性变形和阻尼,提高系统整体的动态性能和传动精度。控制策略优化02采用先进的...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

数控机床进给传动系统课件
