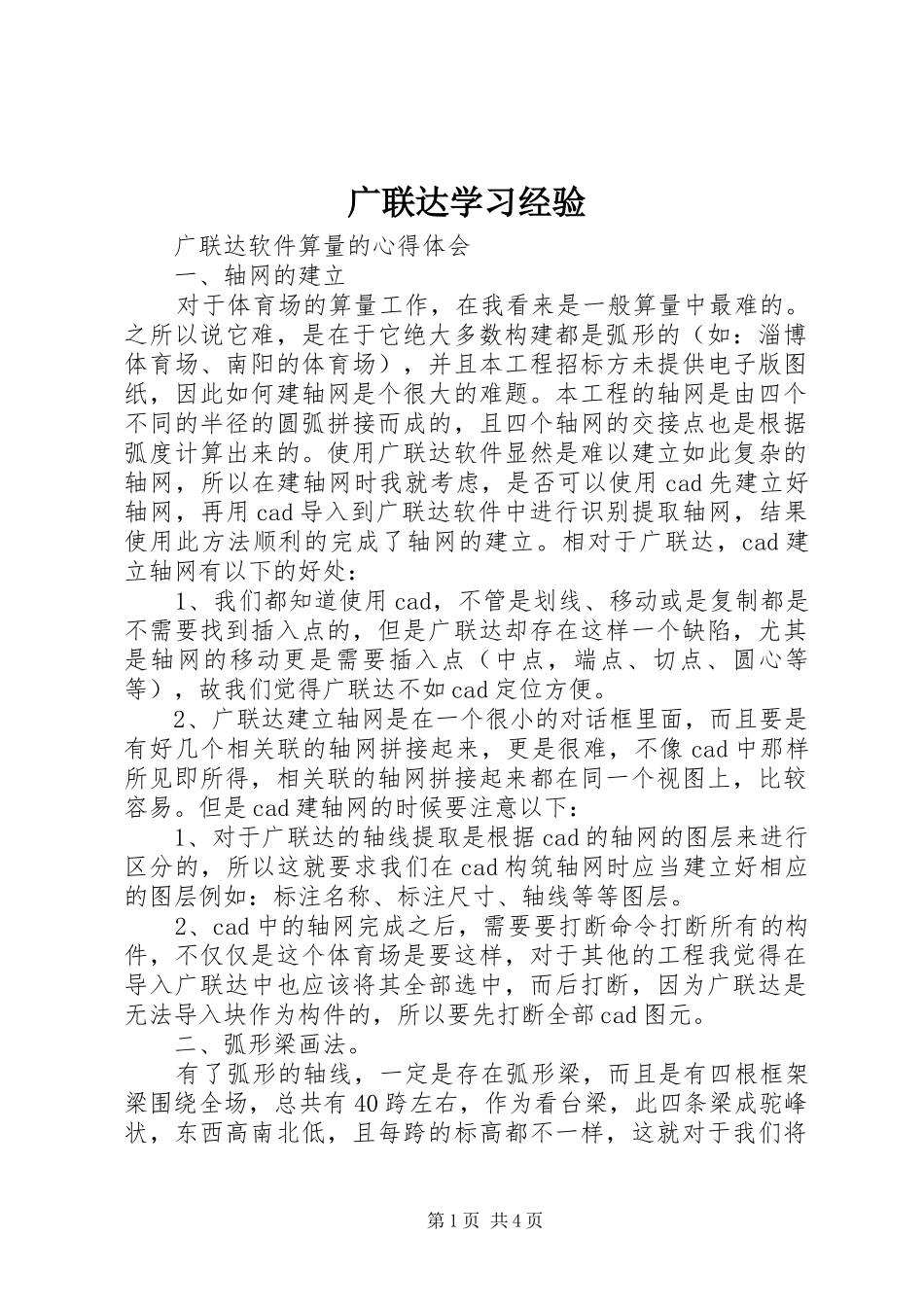

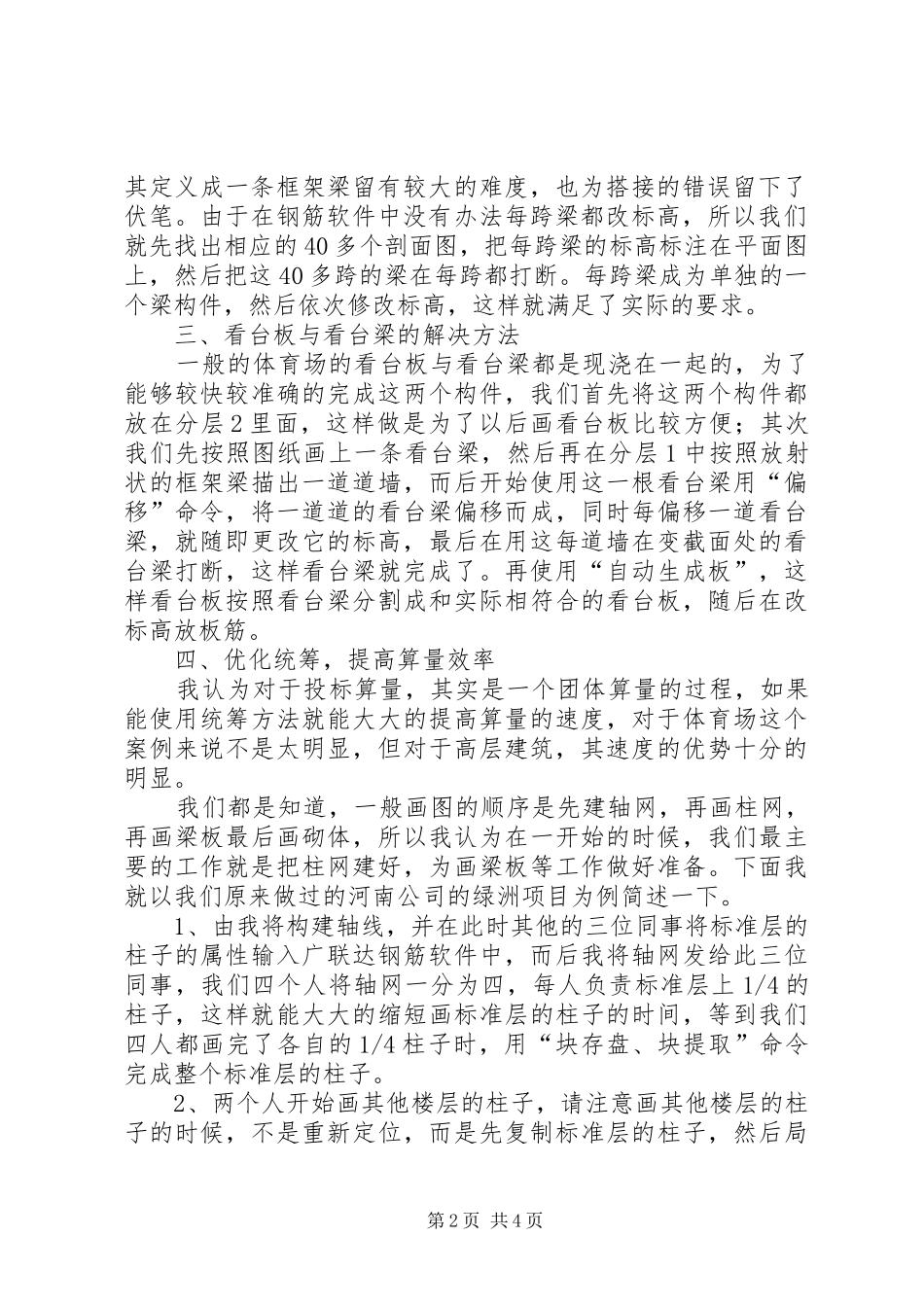

广联达学习经验广联达软件算量的心得体会一、轴网的建立对于体育场的算量工作，在我看来是一般算量中最难的。之所以说它难，是在于它绝大多数构建都是弧形的（如：淄博体育场、南阳的体育场），并且本工程招标方未提供电子版图纸，因此如何建轴网是个很大的难题。本工程的轴网是由四个不同的半径的圆弧拼接而成的，且四个轴网的交接点也是根据弧度计算出来的。使用广联达软件显然是难以建立如此复杂的轴网，所以在建轴网时我就考虑，是否可以使用cad先建立好轴网，再用cad导入到广联达软件中进行识别提取轴网，结果使用此方法顺利的完成了轴网的建立。相对于广联达，cad建立轴网有以下的好处：1、我们都知道使用cad，不管是划线、移动或是复制都是不需要找到插入点的，但是广联达却存在这样一个缺陷，尤其是轴网的移动更是需要插入点（中点，端点、切点、圆心等等），故我们觉得广联达不如cad定位方便。2、广联达建立轴网是在一个很小的对话框里面，而且要是有好几个相关联的轴网拼接起来，更是很难，不像cad中那样所见即所得，相关联的轴网拼接起来都在同一个视图上，比较容易。但是cad建轴网的时候要注意以下：1、对于广联达的轴线提取是根据cad的轴网的图层来进行区分的，所以这就要求我们在cad构筑轴网时应当建立好相应的图层例如：标注名称、标注尺寸、轴线等等图层。2、cad中的轴网完成之后，需要要打断命令打断所有的构件，不仅仅是这个体育场是要这样，对于其他的工程我觉得在导入广联达中也应该将其全部选中，而后打断，因为广联达是无法导入块作为构件的，所以要先打断全部cad图元。二、弧形梁画法。有了弧形的轴线，一定是存在弧形梁，而且是有四根框架梁围绕全场，总共有40跨左右，作为看台梁，此四条梁成驼峰状，东西高南北低，且每跨的标高都不一样，这就对于我们将第1页共4页其定义成一条框架梁留有较大的难度，也为搭接的错误留下了伏笔。由于在钢筋软件中没有办法每跨梁都改标高，所以我们就先找出相应的40多个剖面图，把每跨梁的标高标注在平面图上，然后把这40多跨的梁在每跨都打断。每跨梁成为单独的一个梁构件，然后依次修改标高，这样就满足了实际的要求。三、看台板与看台梁的解决方法一般的体育场的看台板与看台梁都是现浇在一起的，为了能够较快较准确的完成这两个构件，我们首先将这两个构件都放在分层2里面，这样做是为了以后画看台板比较方便；其次我们先按照图纸画上一条看台梁，然后再在分层1中按照放射状的框架梁描出一道道墙，而后开始使用这一根看台梁用“偏移”命令，将一道道的看台梁偏移而成，同时每偏移一道看台梁，就随即更改它的标高，最后在用这每道墙在变截面处的看台梁打断，这样看台梁就完成了。再使用“自动生成板”，这样看台板按照看台梁分割成和实际相符合的看台板，随后在改标高放板筋。四、优化统筹，提高算量效率我认为对于投标算量，其实是一个团体算量的过程，如果能使用统筹方法就能大大的提高算量的速度，对于体育场这个案例来说不是太明显，但对于高层建筑，其速度的优势十分的明显。我们都是知道，一般画图的顺序是先建轴网，再画柱网，再画梁板最后画砌体，所以我认为在一开始的时候，我们最主要的工作就是把柱网建好，为画梁板等工作做好准备。下面我就以我们原来做过的河南公司的绿洲项目为例简述一下。1、由我将构建轴线，并在此时其他的三位同事将标准层的柱子的属性输入广联达钢筋软件中，而后我将轴网发给此三位同事，我们四个人将轴网一分为四，每人负责标准层上1/4的柱子，这样就能大大的缩短画标准层的柱子的时间，等到我们四人都画完了各自的1/4柱子时，用“块存盘、块提取”命令完成整个标准层的柱子。2、两个人开始画其他楼层的柱子，请注意画其他楼层的柱子的时候，不是重新定位，而是先复制标准层的柱子，然后局第2页共4页部修改柱子的属性，这样远远比先输入属性，再定位柱子快得多。3、剩下的两人将标准层的柱网一分为二，每人完成一半的梁的输入，在画梁的时候，一定要使用反建构建法，这样避免两次看图纸，当然，有的老师也会说，这样的梁不就会不连续了吗。当然会不连续，我们在做完之后，会将四道框...
