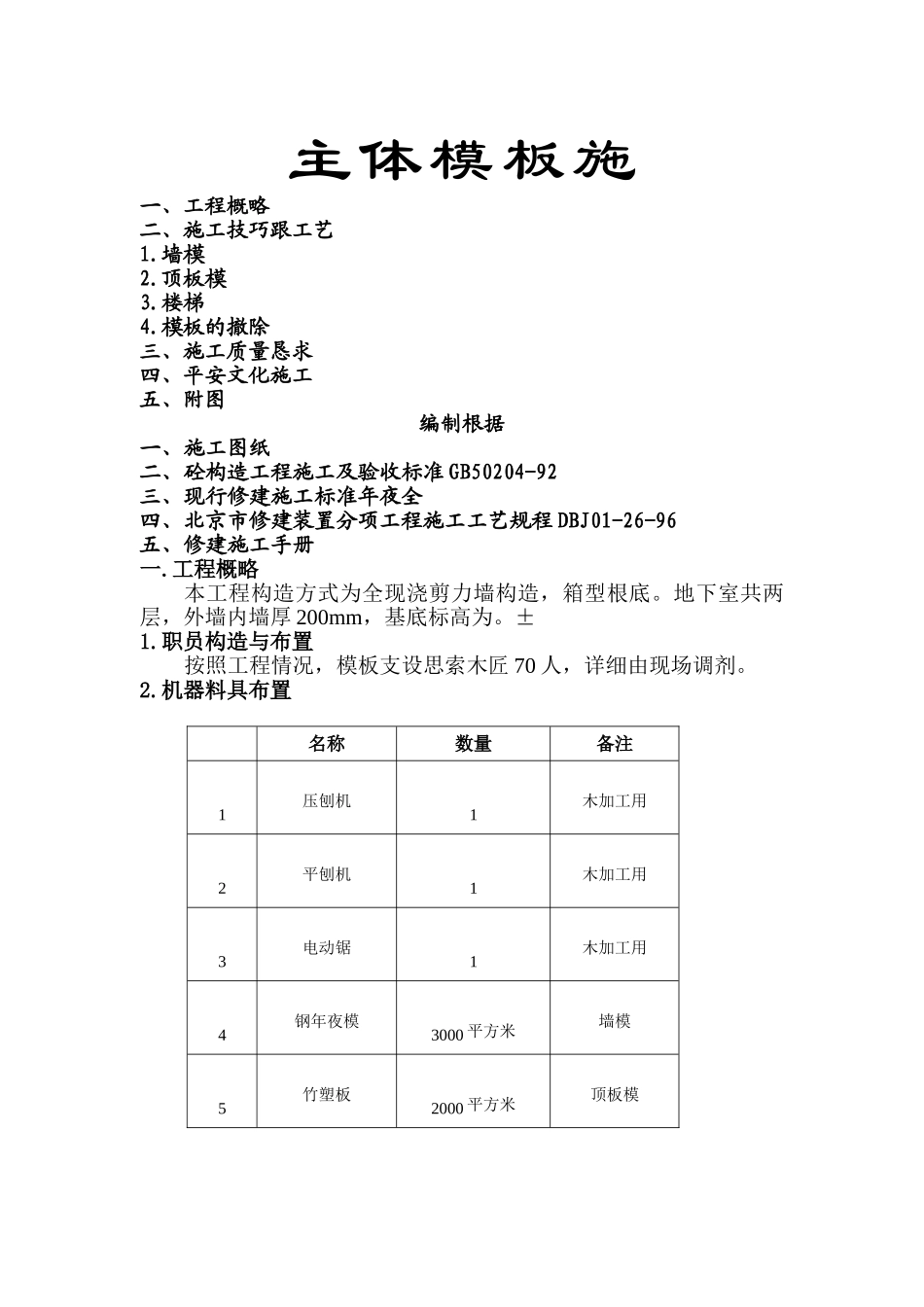

建筑行业现浇剪力墙结构地下室模板施工组织设计方案 VIP免费

主体模板施一、工程概略二、施工技巧跟工艺1.墙模2.顶板模3.楼梯4.模板的撤除三、施工质量恳求四、平安文化施工五、附图编制根据一、施工图纸二、砼构造工程施工及验收标准GB50204-92三、现行修建施工标准年夜全四、北京市修建装置分项工程施工工艺规程DBJ01-26-96五、修建施工手册一.工程概略本工程构造方式为全现浇剪力墙构造，箱型根底。地下室共两层，外墙内墙厚200mm，基底标高为。±1.职员构造与布置按照工程情况，模板支设思索木匠70人，详细由现场调剂。2.机器料具布置名称数量备注1压刨机1木加工用2平刨机1木加工用3电动锯1木加工用4钢年夜模3000平方米墙模5竹塑板2000平方米顶板模6木方50破方米顶板用7钢管250T顶板及墙用3.施工段墙体、顶板采纳两段流水施工，墙体、顶板施工段的分别详见附图一。施工时，布置好各个环节跟下道工序拔出时间，严峻按方案履行，方案层层剖析，以日方案保障周方案，周方案保障月方案。方案完不成应进展剖析，调剂下一步任务，加强方案施行的力度跟实效，同时从材料、人力、技巧方面赐与共同进展和谐，操纵总工期。二.施工技巧跟工艺1.墙模工程本工程墙体恳求净水砼，主体采纳定型年夜钢模施工，门窗预留洞口的模板预留洞模板均按图纸尺寸事后加工，采纳50厚木板做成木框，四角处用年夜角钢衔接，木板外侧均用竹胶板包装，以保障洞口的平坦光滑。做法见附图。〔1〕年夜模板装置次序组装前反省→抄平放线→绑钢筋→装置门窗及装置预埋→装置角模→装置内墙模板→就位校订→装置穿墙螺栓→装置外墙年夜模板→就位校订→验收→浇筑混土壤→拆模→养护〔2〕装置年夜模板前，內墙钢筋绑必终了，装置预埋终了并验收合。〔3〕装置年夜模板前，还须放好线，并在年夜模板下部抹好寻平层亦可粘贴海绵条，按照放线地位进展年夜模板的装置。.〔4〕装置年夜模板时，必需按模板打算中的布置，对号入座，吊装就位。〔5〕装置年夜模时，要害要做好各节点的处置，装置时地位准确无误，破面垂直。先就位的模板可用双十字靠尺在模板反面靠吊垂直，觉察分歧格的可通过模板支架下的地足螺栓调理，模板的横向应程度分歧，觉察不平亦可通过地足螺栓调理，模板装置接缝处要严密。2顶板模顶板模跨度年夜于即是4m时，恳求起拱1-3/1000。顶板模采纳竹塑板，厚12mm，次龙骨为100×100mm木方，核心间距40–60cm，主龙骨为100×100木方、间距80-120cm，支持采纳可调钢管支持，间距80-120cm,四层一轮回。〔1〕待墙体模板撤除后，就可搭设顶板钢管排架(上上层钢管必需在统一垂直线)，拉杆放齐，依标高调剂好高度，摆缩小龙骨木方、小龙骨铺竹胶板，铁钉结实，再依标高操纵线在板下调剂高度，一般比板面标高略高3～5mm。〔2〕墙砼浇筑高度比板底高10mm，板墙交代处用木方垫平，木方与钢管排架用木楔结实，木方上贴海绵条。〔3〕墙与板交代缝处的木方应选择好的好木方，以保障阴角顺直。结实竹塑板时与墙面接缝处要严密。〔4〕模板调剂好高度并清算后，板缝处贴封胶带。3楼梯的施工楼梯施工，按打算先在墙面上弹好线，先支平台及TL歪撑，再支歪板模，绑完钢筋再支外侧模跟倒三角踏步模，踏步模应留意第一步跟最初一步的高度与装修高度的关联。4模板的撤除〔1〕墙模的撤除时间按照气象温度操纵，在常温前提下砼强度必需达标⒈2MPa,(同时拆模时以砼外表不受损害为准，一般为12-20小时)〔2〕模板撤除次序与装置次序相反，先拆纵墙模板后拆横墙模板，先拆外墙模板，再拆内侧模,撤除时松开地足螺杆,把模板上口顶前墙面,松开撤除螺杆,双方同步将模板拉出100CM,吊运到堆放处(年夜模堆放场)去除干净,已备下段运用.〔3〕顶板板模撤除时，砼强度达打算强度的75%〔约7-8天〕，可撤除部分板模跟顶撑，详细为：将可调螺旋向下旋退100mm，使龙骨与竹塑板离开，先拆主龙骨，再拆次龙骨，最初取顶板模。撤除时人站在最上一层程度钢管上，待顶板上木柴拆完后，再撤除钢管排架，只保存养护支持不动。砼强度以同前提养护试块抗压强度为按照，故顶板砼应多做一组同前提养护试块，以此试块抗压强度断定拆模时间。养护支持28天后撤除。〔4〕当部分有砼吸附或粘接模板时，.可在模板下口接点处用撬棍松动...
