建筑行业振冲碎石桩方案 VIP免费

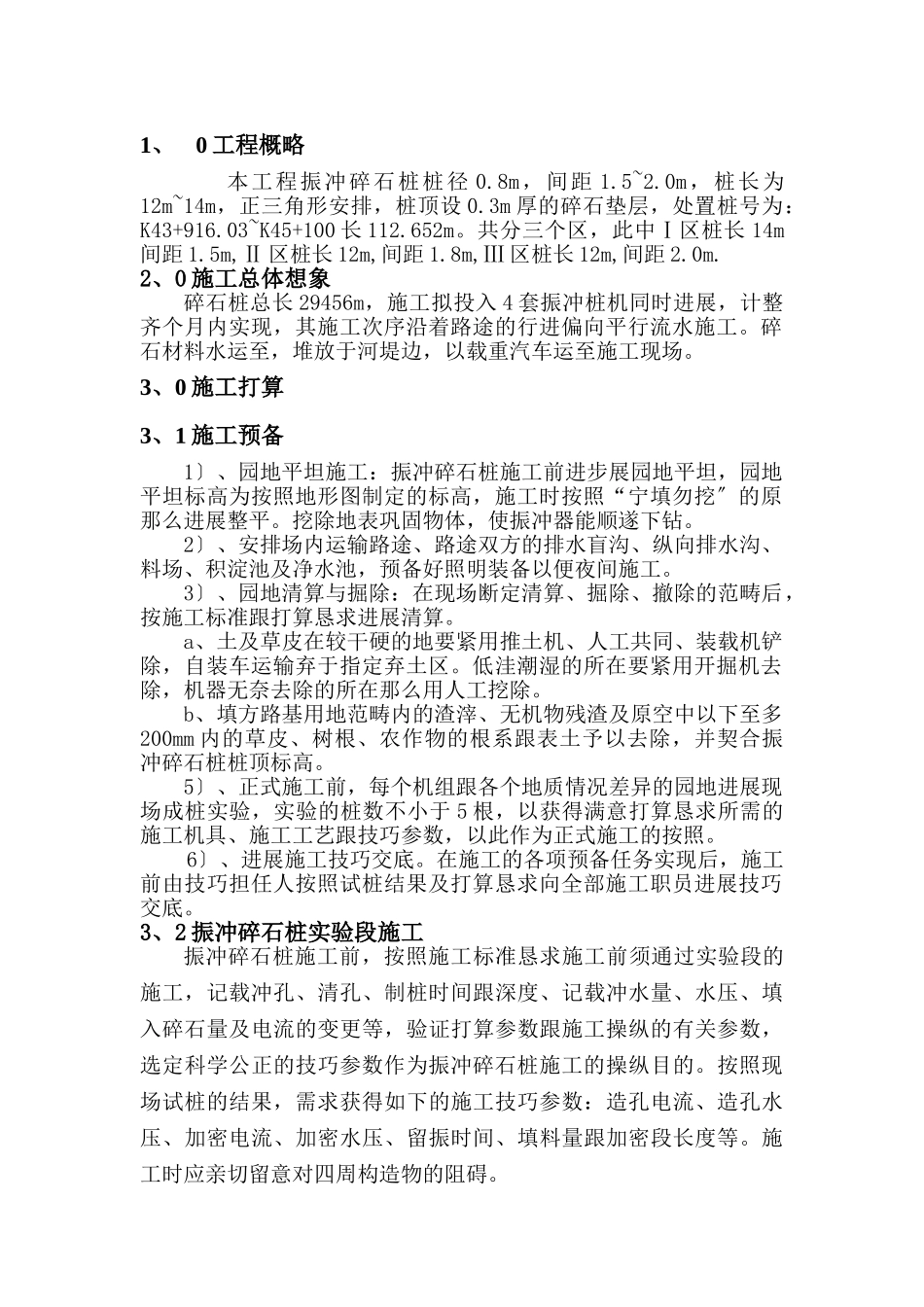

1、0工程概略本工程振冲碎石桩桩径0.8m，间距1.5~2.0m，桩长为12m~14m，正三角形安排，桩顶设0.3m厚的碎石垫层，处置桩号为：K43+916.03~K45+100长112.652m。共分三个区，此中Ⅰ区桩长14m间距1.5m,Ⅱ区桩长12m,间距1.8m,Ⅲ区桩长12m,间距2.0m.2、0施工总体想象碎石桩总长29456m，施工拟投入4套振冲桩机同时进展，计整齐个月内实现，其施工次序沿着路途的行进偏向平行流水施工。碎石材料水运至，堆放于河堤边，以载重汽车运至施工现场。3、0施工打算3、1施工预备1〕、园地平坦施工：振冲碎石桩施工前进步展园地平坦，园地平坦标高为按照地形图制定的标高，施工时按照“宁填勿挖〞的原那么进展整平。挖除地表巩固物体，使振冲器能顺遂下钻。2〕、安排场内运输路途、路途双方的排水盲沟、纵向排水沟、料场、积淀池及净水池，预备好照明装备以便夜间施工。3〕、园地清算与掘除：在现场断定清算、掘除、撤除的范畴后，按施工标准跟打算恳求进展清算。a、土及草皮在较干硬的地要紧用推土机、人工共同、装载机铲除，自装车运输弃于指定弃土区。低洼潮湿的所在要紧用开掘机去除，机器无奈去除的所在那么用人工挖除。b、填方路基用地范畴内的渣滓、无机物残渣及原空中以下至多200mm内的草皮、树根、农作物的根系跟表土予以去除，并契合振冲碎石桩桩顶标高。5〕、正式施工前，每个机组跟各个地质情况差异的园地进展现场成桩实验，实验的桩数不小于5根，以获得满意打算恳求所需的施工机具、施工工艺跟技巧参数，以此作为正式施工的按照。6〕、进展施工技巧交底。在施工的各项预备任务实现后，施工前由技巧担任人按照试桩结果及打算恳求向全部施工职员进展技巧交底。3、2振冲碎石桩实验段施工振冲碎石桩施工前，按照施工标准恳求施工前须通过实验段的施工，记载冲孔、清孔、制桩时间跟深度、记载冲水量、水压、填入碎石量及电流的变更等，验证打算参数跟施工操纵的有关参数，选定科学公正的技巧参数作为振冲碎石桩施工的操纵目的。按照现场试桩的结果，需求获得如下的施工技巧参数：造孔电流、造孔水压、加密电流、加密水压、留振时间、填料量跟加密段长度等。施工时应亲切留意对四周构造物的阻碍。试桩施工直截了当在振冲碎石桩施工范畴内进展安排，按照振冲碎石桩施工图打算的分区恳求，每区段振冲碎石桩施工前都必需进展实验桩施工，且每区不小于5根。实验段施工前将实验打算〔包含施工工艺、施工装备、施行细那么、进度恳求、质量操纵等〕报业主跟监理工程师审批。实验桩施工进程如下：1〕、起首用吊机将振冲器吊起垂直瞄准桩位，启动水泵跟振冲器，水压操纵在400~600KPa之间，水流量为每分钟350~400Ｌ〔喷水核心偏向≤50mm〕，将振冲器慢慢沉入土中，不雅看此进程电流变更范畴，振冲器接着以每分钟m阁下往下沉，通过造孔电流跟造孔水压的变更揣摸能否已进入粉细砂层。2〕、晋升振冲器进展“清孔〞两次，造孔终了，记载全部成孔进程所用时间。3〕、向孔内倒入碎石料，并将振冲器沉入孔内进展振密，假设因地质较弱，碎石料分散较年夜，电流一时难以进步，接着向孔内加碎石料并振密，不雅看电流何时抵达密实电流〔初定为50A〕，为保障不卡逝世振冲器，填料采纳“直截了当填料法〞跟着碎石料不时下沉至孔底，孔内碎石也逐步被振实成桩，记载全部制桩进程共用时间跟填料量。4〕、不雅看多少根实验振冲碎石桩的成桩进程跟记载数据：a、该区段淤泥层厚度情况，地质散布情况，能否常常发作塌孔景象，振冲碎石桩成桩时间的是非。b、假设因地质较差，碎石填料分散系数也较年夜，均匀分散系数较年夜，每米填料量响应增年夜，跟着制桩的增多填料量跟分散系数会绝对增加，可放慢制桩进度。c、将振冲置换振冲碎石桩试桩施工情况统计列成表，经剖析比较获得该试桩区段施工技巧参数：造孔电流、造孔水压、加密电流、加密水压、留振时间、填料量跟加密段长度。d、按照试桩结果揣摸地基承载力跟终极沉落量，断定终极的施工桩长跟终孔标准。3、3振冲碎石桩施工次序1〕、清淤、清算园地，平坦园地至桩顶打算标高；安排桩位，按照试桩结果，断定施工技巧参数。2〕、放线、定位：丈量放线后吊车就位，慢慢吊起振...
