建筑行业xx彩色电视发射塔施工组织设计 VIP免费

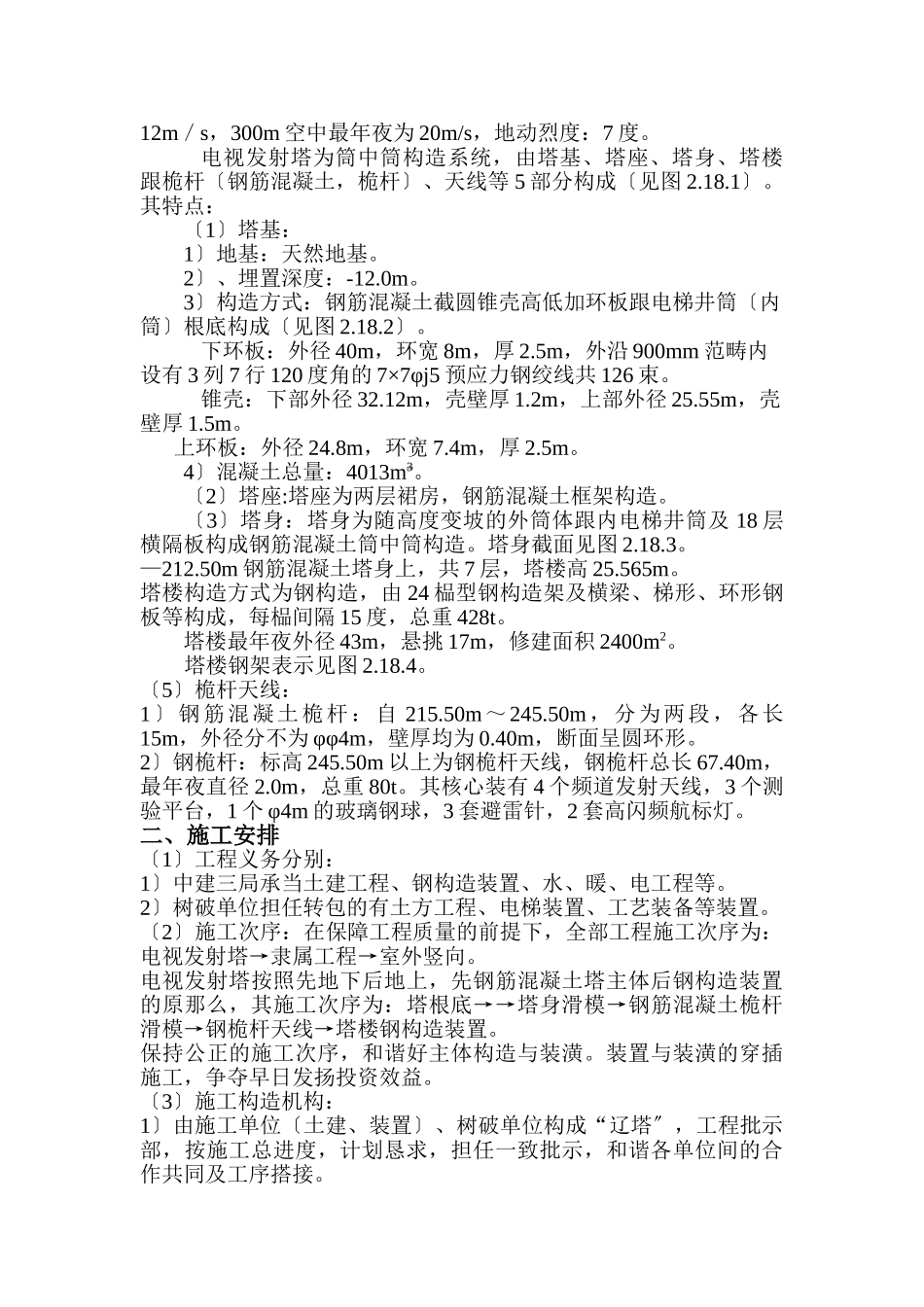

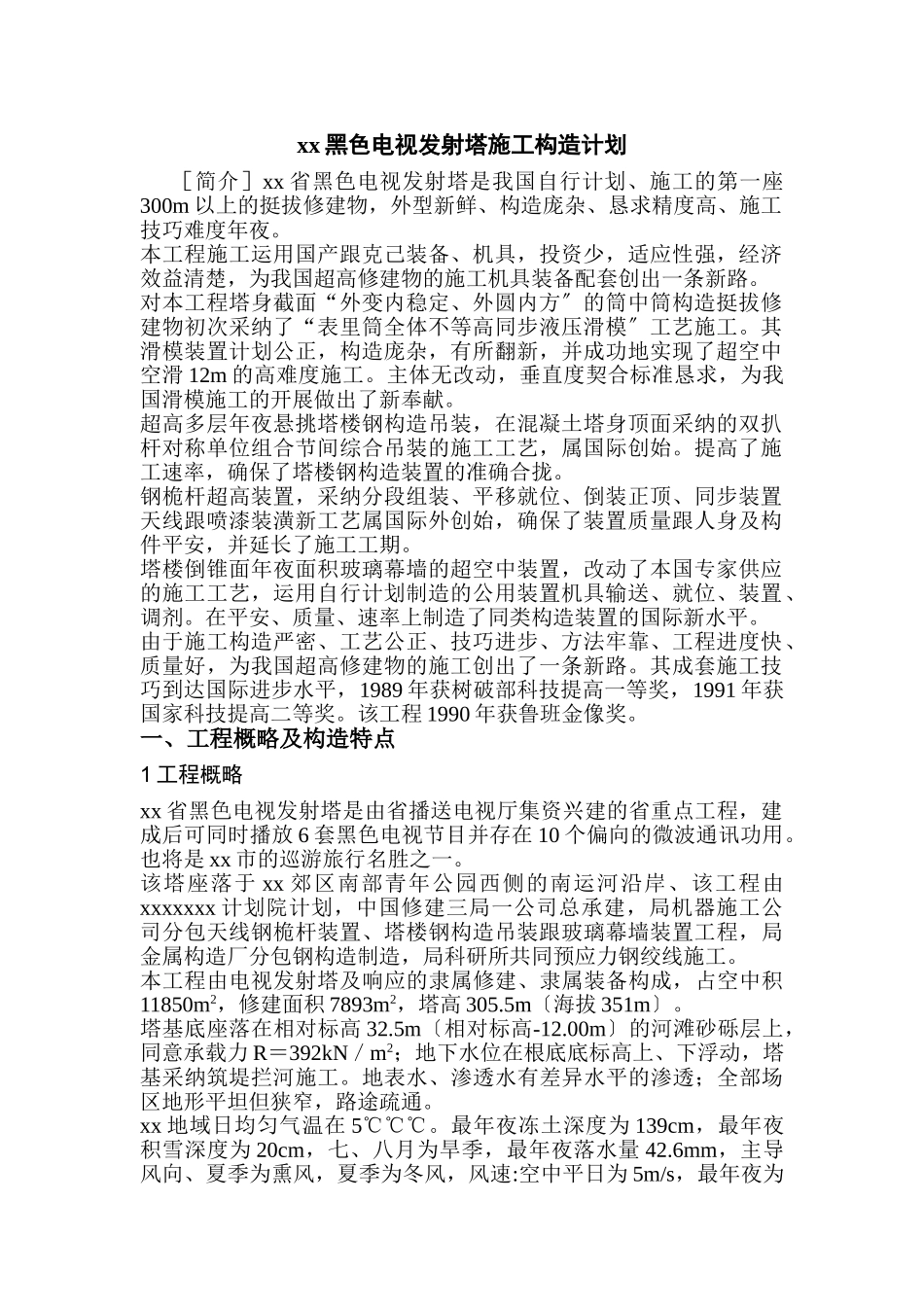

xx黑色电视发射塔施工构造计划［简介］xx省黑色电视发射塔是我国自行计划、施工的第一座300m以上的挺拔修建物，外型新鲜、构造庞杂、恳求精度高、施工技巧难度年夜。本工程施工运用国产跟克己装备、机具，投资少，适应性强，经济效益清楚，为我国超高修建物的施工机具装备配套创出一条新路。对本工程塔身截面“外变内稳定、外圆内方〞的筒中筒构造挺拔修建物初次采纳了“表里筒全体不等高同步液压滑模〞工艺施工。其滑模装置计划公正，构造庞杂，有所翻新，并成功地实现了超空中空滑12m的高难度施工。主体无改动，垂直度契合标准恳求，为我国滑模施工的开展做出了新奉献。超高多层年夜悬挑塔楼钢构造吊装，在混凝土塔身顶面采纳的双扒杆对称单位组合节间综合吊装的施工工艺，属国际创始。提高了施工速率，确保了塔楼钢构造装置的准确合拢。钢桅杆超高装置，采纳分段组装、平移就位、倒装正顶、同步装置天线跟喷漆装潢新工艺属国际外创始，确保了装置质量跟人身及构件平安，并延长了施工工期。塔楼倒锥面年夜面积玻璃幕墙的超空中装置，改动了本国专家供应的施工工艺，运用自行计划制造的公用装置机具输送、就位、装置、调剂。在平安、质量、速率上制造了同类构造装置的国际新水平。由于施工构造严密、工艺公正、技巧进步、方法牢靠、工程进度快、质量好，为我国超高修建物的施工创出了一条新路。其成套施工技巧到达国际进步水平，1989年获树破部科技提高一等奖，1991年获国家科技提高二等奖。该工程1990年获鲁班金像奖。一、工程概略及构造特点1工程概略xx省黑色电视发射塔是由省播送电视厅集资兴建的省重点工程，建成后可同时播放6套黑色电视节目并存在10个偏向的微波通讯功用。也将是xx市的巡游旅行名胜之一。该塔座落于xx郊区南部青年公园西侧的南运河沿岸、该工程由xxxxxxx计划院计划，中国修建三局一公司总承建，局机器施工公司分包天线钢桅杆装置、塔楼钢构造吊装跟玻璃幕墙装置工程，局金属构造厂分包钢构造制造，局科研所共同预应力钢绞线施工。本工程由电视发射塔及响应的隶属修建、隶属装备构成，占空中积11850m2，修建面积7893m2，塔高305.5m〔海拔351m〕。塔基底座落在相对标高32.5m〔相对标高-12.00m〕的河滩砂砾层上，同意承载力R＝392kN／m2；地下水位在根底底标高上、下浮动，塔基采纳筑堤拦河施工。地表水、渗透水有差异水平的渗透；全部场区地形平坦但狭窄，路途疏通。xx地域日均匀气温在5℃℃℃。最年夜冻土深度为139cm，最年夜积雪深度为20cm，七、八月为旱季，最年夜落水量42.6mm，主导风向、夏季为熏风，夏季为冬风，风速:空中平日为5m/s，最年夜为12m／s，300m空中最年夜为20m/s，地动烈度：7度。电视发射塔为筒中筒构造系统，由塔基、塔座、塔身、塔楼跟桅杆〔钢筋混凝土，桅杆〕、天线等5部分构成〔见图2.18.1〕。其特点：〔1〕塔基：1〕地基：天然地基。2〕、埋置深度：-12.0m。3〕构造方式：钢筋混凝土截圆锥壳高低加环板跟电梯井筒〔内筒〕根底构成〔见图2.18.2〕。下环板：外径40m，环宽8m，厚2.5m，外沿900mm范畴内设有3列7行120度角的7×7φj5预应力钢绞线共126束。锥壳：下部外径32.12m，壳壁厚1.2m，上部外径25.55m，壳壁厚1.5m。上环板：外径24.8m，环宽7.4m，厚2.5m。4〕混凝土总量：4013m3。〔2〕塔座:塔座为两层裙房，钢筋混凝土框架构造。〔3〕塔身：塔身为随高度变坡的外筒体跟内电梯井筒及18层横隔板构成钢筋混凝土筒中筒构造。塔身截面见图2.18.3。—212.50m钢筋混凝土塔身上，共7层，塔楼高25.565m。塔楼构造方式为钢构造，由24榀型钢构造架及横梁、梯形、环形钢板等构成，每榀间隔15度，总重428t。塔楼最年夜外径43m，悬挑17m，修建面积2400m2。塔楼钢架表示见图2.18.4。〔5〕桅杆天线：1〕钢筋混凝土桅杆：自215.50m～245.50m，分为两段，各长15m，外径分不为φφ4m，壁厚均为0.40m，断面呈圆环形。2〕钢桅杆：标高245.50m以上为钢桅杆天线，钢桅杆总长67.40m，最年夜直径2.0m，总重80t。其核心装有4个频道发射天线，3个测验平台，1个φ4m的玻璃钢球，3套避雷针，2套高闪频航标灯。二、施工安排〔1〕工程义务分别：1〕中建三局承当土...
