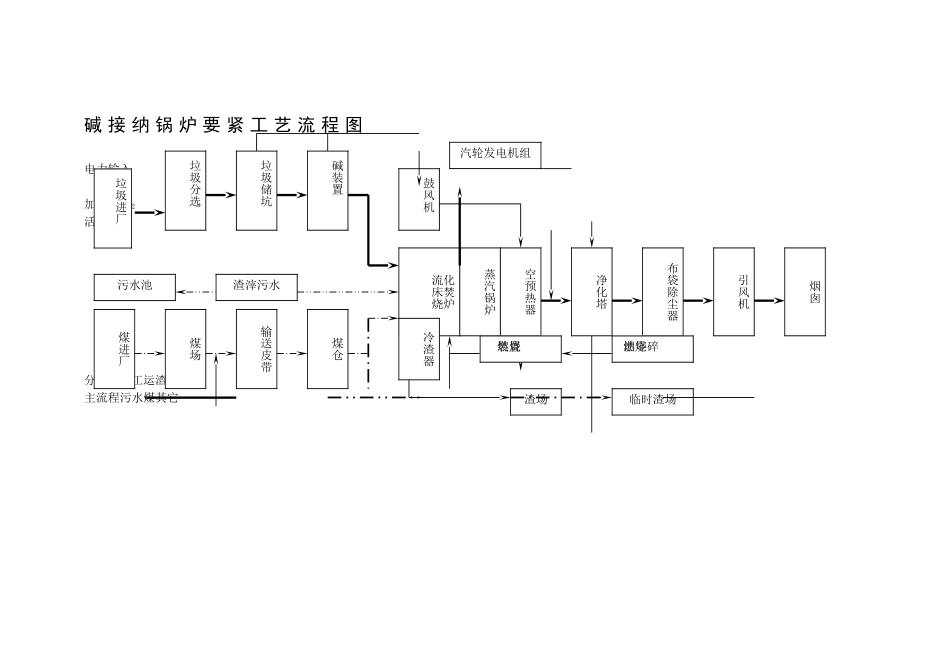

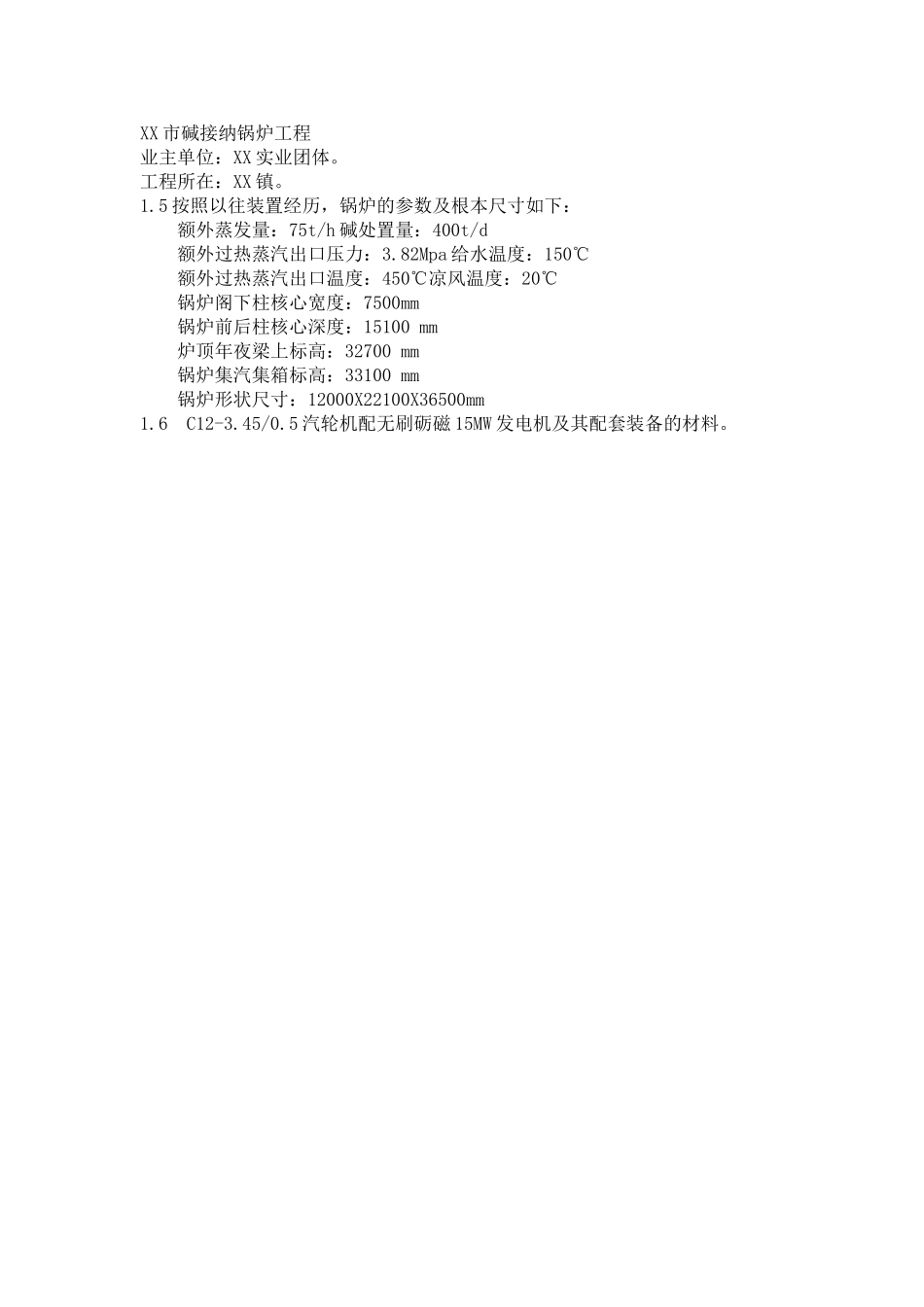

XX市碱接纳锅炉工程业主单位：XX实业团体。工程所在：XX镇。1.5按照以往装置经历，锅炉的参数及根本尺寸如下：额外蒸发量：75t/h碱处置量：400t/d额外过热蒸汽出口压力：3.82Mpa给水温度：150℃额外过热蒸汽出口温度：450℃凉风温度：20℃锅炉阁下柱核心宽度：7500mm锅炉前后柱核心深度：15100mm炉顶年夜梁上标高：32700mm锅炉集汽集箱标高：33100mm锅炉形状尺寸：12000X22100X36500mm1.6C12-3.45/0.5汽轮机配无刷砺磁15MW发电机及其配套装备的材料。碱接纳锅炉要紧工艺流程图电力输入加Ca(OH)2活性炭分裂机人工运渣主流程污水煤其它垃圾分选垃圾储坑碱装置化焚炉流床烧蒸汽锅炉空预热器鼓风机汽轮发电机组净化塔布袋除尘器引风机烟囱垃圾进厂污水池渣滓污水冷渣器燃烧装置燃烧油零碎临时渣场渣场煤进厂煤场输送皮带煤仓锅炉汽水零碎回路包含省煤器、锅筒、水冷零碎及下落管、包含过热器、及衔接收等。由给水操纵台来的给水，分两路一起由锅炉右侧标高处进入省煤器出口信箱，逆流向上通过两个水平放置的省煤器管组，垂直进入锅炉右侧出口信箱处，从出口信箱通过2根Φ108X4.5的省煤器衔接收进入锅筒。在启动阶段不给水进入锅筒前，省煤器再轮回零碎可以将锅水从锅筒引入省煤器出口集箱管道中，以防止省煤器中静滞的水汽化。给水引入锅筒水空间并通过两根会合下落管跟下水衔接收跟前后、两侧水冷壁出口集箱相衔接，给水向下贱经炉堂水冷壁被加热成为汽水混杂物，随后经各自的上部出口集箱，通过汽水引出管引入锅筒进展汽水不离。被不离出来的水从新进入锅筒水空间，并进展再轮回，被不离出来的单调蒸汽从锅筒顶部的衔接收引出。蒸汽从锅筒引出后，分不4根由Φ108X4.5的衔接收引入顶棚管进口箱。而后下行经当时包墙进入包墙下集箱，而后经阁下包墙管落后入各自的上集箱，侧包墙的上集箱由各自的2根Φ108X4.5的衔接收进入喷水减温器，减温器通过4根ΦΦ133X8的衔接收进入主汽集箱面直截了当供主蒸汽。风零碎：轮回流化床内物料的轮回是由送风机跟引风机启动跟保持的，从一次风机出来的气氛先后经暖风器、气氛预热器加热后第一起进入炉堂底部风室，通过布风板上的风帽使床料流化，并构成向上通过炉堂的固体轮回。该管路上还并联有供锅炉燃烧启动跟低负荷波动燃油燃烧熄灭器用风旁路，第二路，经气氛预热器预热后的热风送至炉前两台力量播煤机。从二次风机鼓出的熄灭气氛第一起先后经暖风器，气氛预热器后，直截了当经炉堂上部的二次风箱进入炉堂；第二路，从二次风机鼓出的凉风直截了当作为给煤机的煤粉密封用风。烟零碎：烟气及携带的固体粒子分开炉堂通过旋风不离器出口烟道进入旋风不离器，在不离器里，粗颗粒从烟气流中不离出来，通过loopseal型返料器前往到密相区中，而气流那么从旋风不离器顶部引出，进入尾部受热后向下贱淌，经进水平对流受热面，将热量通报给尾部受热面管内的介质后，烟气通过管式预热器进入除尘器去除烟气的细粒子身分，最初，由引风机抽进烟囱，并排入年夜气。回料器用风机共2台，一用一备，风机为定容式，气氛的调理道理是通过旁路将过剩的气氛送入一次风第一起风道内。在全部烟道零碎中均恳求设有调理挡板，以便在运转跟停运时期进展调理把持。熄灭进程：在流化床内装料后，冷态启动时，先启动风道燃烧器将熄灭气氛预热。热气氛进入风室后，通过布风板进入流化床，加热床料使燃料着火。水冷式布风板的鳍片扁钢上安排有特别多蘑菇形风帽，使流化床的布风平均。布风板上外表及喷嘴末了之间敷设有防磨层，防止布风板磨损。在流化床内，气氛与燃料，石灰石混杂进展熄灭跟脱硫，所构成的固体粒子随气流上升，经位于后墙水冷壁上部启齿，进入旋风不离器，在旋风不离器内，粗颗粒被不离上去从新前往炉堂轮回熄灭。一、二次风及二次风的多层安排构成的分级送风，通过各级风量的调理使炉堂温度根本平均，落低SO2跟NOX的天生量。3．装置施工安排3.1工程分别：按照电力部电站工程质量评定标准将锅炉零碎分别为两个单位工程：锅炉本体；锅炉辅机。汽机部分作为一个单位工程，各单位工程质量目的：优秀。恳求参加施工的工程治理职员、技巧职员、工人深化进修蒸汽锅炉平安...
