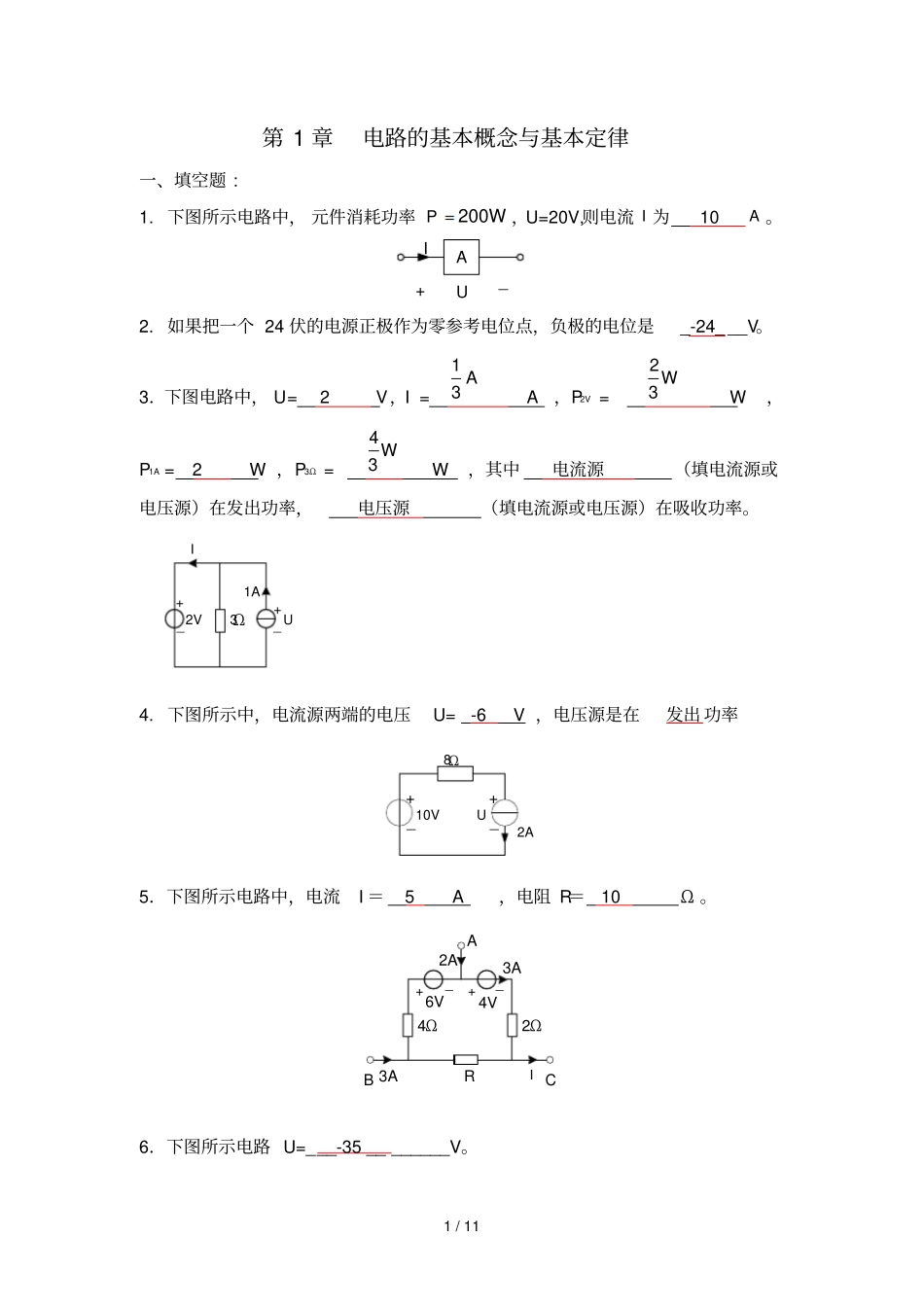

1/11第1章电路的基本概念与基本定律一、填空题:1.下图所示电路中，元件消耗功率200WP，U=20V,则电流I为10A。A+_UI2.如果把一个24伏的电源正极作为零参考电位点，负极的电位是_-24___V。3．下图电路中，U=2V，I=1A3A，P2V=2W3W，P1A=2W，P3Ω=4W3W，其中电流源（填电流源或电压源）在发出功率，电压源（填电流源或电压源）在吸收功率。+_2V3ΩU+1A_I4.下图所示中，电流源两端的电压U=-6V，电压源是在发出功率+_Ω82A10V+_U5．下图所示电路中，电流I＝5A，电阻R＝10Ω。ABC4Ω2Ω+_+_6V4V3A3AI2AR6．下图所示电路U=___-35________V。2/110.4A+__+5V100u7．下图所示电路，I__2__A，电流源发出功率为_78___W，电压源吸收功率20W。Ω2Ω10+_20V3AI8.20.下图所示电路中，根据KVL、KCL可得U＝2V，I1＝1A，I2＝4A；电流源的功率为6W；是吸收还是发出功率发出。2V电压源的功率为8W，是吸收还是发出功率吸收。_+2U3A+_2V+_4V9．下图所示的电路中，I2=3A，UAB=13V。4A-3AI22AI1+_10V3ΩAB10．电路某元件上U=－11V，I=－2A，且U、I取非关联参考方向，则其吸收的功率是22W。11.下图所示的电路中，I1=3A，I2=3A，UAB=4V。++__5Ω2A-2AI21A1A10V11VI1AB3Ω3/1112．下图所示的电路中，I=1A；电压源和电流源中，属于负载的是电压源。+_8V3A4ΩI13.下图所示的电路中，I=-3A；电压源和电流源中，属于电源的是电流源。+_8V3AI2Ω14．下图所示的电路，a图中UAB与I之间的关系表达式为155ABUI；b图中UAB与I之间的关系表达式为510ABUI。5Ω5Ω+_+_+_IIUABABBAUAB10V3Aa图b图15.下图所示的电路中，1、2、3分别表示三个元件，则U=4V；1、2、3这三个元件中，属于电源的是2，其输出功率为24W。+8V4V123_3A+_+_U16．下图所示的电路中，电流I=6A，电流源功率大小为24W，是在发出（“吸收”，“发出”）功率。4/11Ω2+_12V2AI17.下图所示的电路中，I=2A，5Ω电阻消耗的功率为20WW，4A电流源的发出功率为40W。5Ω_+10V4AI18．下图所示的电路中，I=1AA。+_6V3A3ΩI19.下图所示的电路中，流过4Ω电阻的电流为0.6A，A、B两点间的电压为5.4V，3Ω电阻的功率是3W。Ω3Ω6Ω4Ω0.6+_6VAB20.下图所示电路，A点的电位VA等于27V。6V3VΩ6Ω32AA21．下图所示的电路中，（a）图中Uab与I的关系表达式为3ABUI，(b)图中Uab与I的关系表达式为103ABUI，(c)图中Uab与I的关系表达式为62ABUI，（d）图中Uab与I的关系表达式为62ABUI。5/116Ω+_10V+_I2AUabba3Ω（a）(b)(c)（d）22.下图中电路的各电源发出的功率为UsP0W，IsP8W。2_+61A6V23.额定值为220V、40W的灯泡，接在110V的电源上，其功率为10W。二、选择题：1.MΩ是电阻的单位，1MΩ=（B）Ω。A.103B.106C.109D.10122.下列单位不是电能单位的是（B）。A.WSB.kWC.kWhD.J3.任一电路，在任意时刻，某一回路中的电压代数和为0，称之为（B）。A.KCLB.KVLC.VCRD.KLV4.某电路中，B点电位-6V，A点电位-2V，则AB间的电压UAB为（C）。A.-8VB.-4VC.4VD.8V5.下图电路中A点的电位为（D）V。A．0VB．－15VC．15VD．4V10k20k30k9V6VA6/116．下图中的I为(C)。A.0AB.1AC.2AD.4A7.有甲灯“220V、60W”和乙灯“220V，40W”的白炽灯，将它们串联后接在220V的电源上时，下列说法正确的是（B）。A.甲灯较亮B.乙灯较亮C.甲灯和乙灯一样亮D.不能确定8.某电阻元件的额定参数为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）。A.50mAB.2.5mAC.250mAD.500mA9.已知电路中A点的对地电位是65V，B点的对地电位是35V，则UBA=（B）。A.100VB.－30VC.30VD.100V10.12V/6W的灯泡，接入6伏电路中，灯泡的实际功率是（B）。A.1WB.1.5WC.3WD.6W11.下图所示电路，已知U=2V，则电阻R等于(B)。A．2ΩB．4ΩC．6ΩD．8Ω12.电路如下图所示,若UIRSS,IS0,R0,则(D,C)。A.电阻吸收功率,电压源与电流源供出功率B.电阻与电压源吸收功率,电流源供出功率C.电阻与电流源吸收功率,电压源供出功率+_4V2Ω+_8VI7/11D.电流源吸收功率,电压源供出功率13．下图所示一条支路，其电压电流关系为（A）。A.34abUIB．34abUIC．34abUID．34abUI14．下图所示电路中电流i为（C）。A.5AB．0C．7AD．3A15．下图所示电路中的u是(A)。A．-5VB．0C．5...
