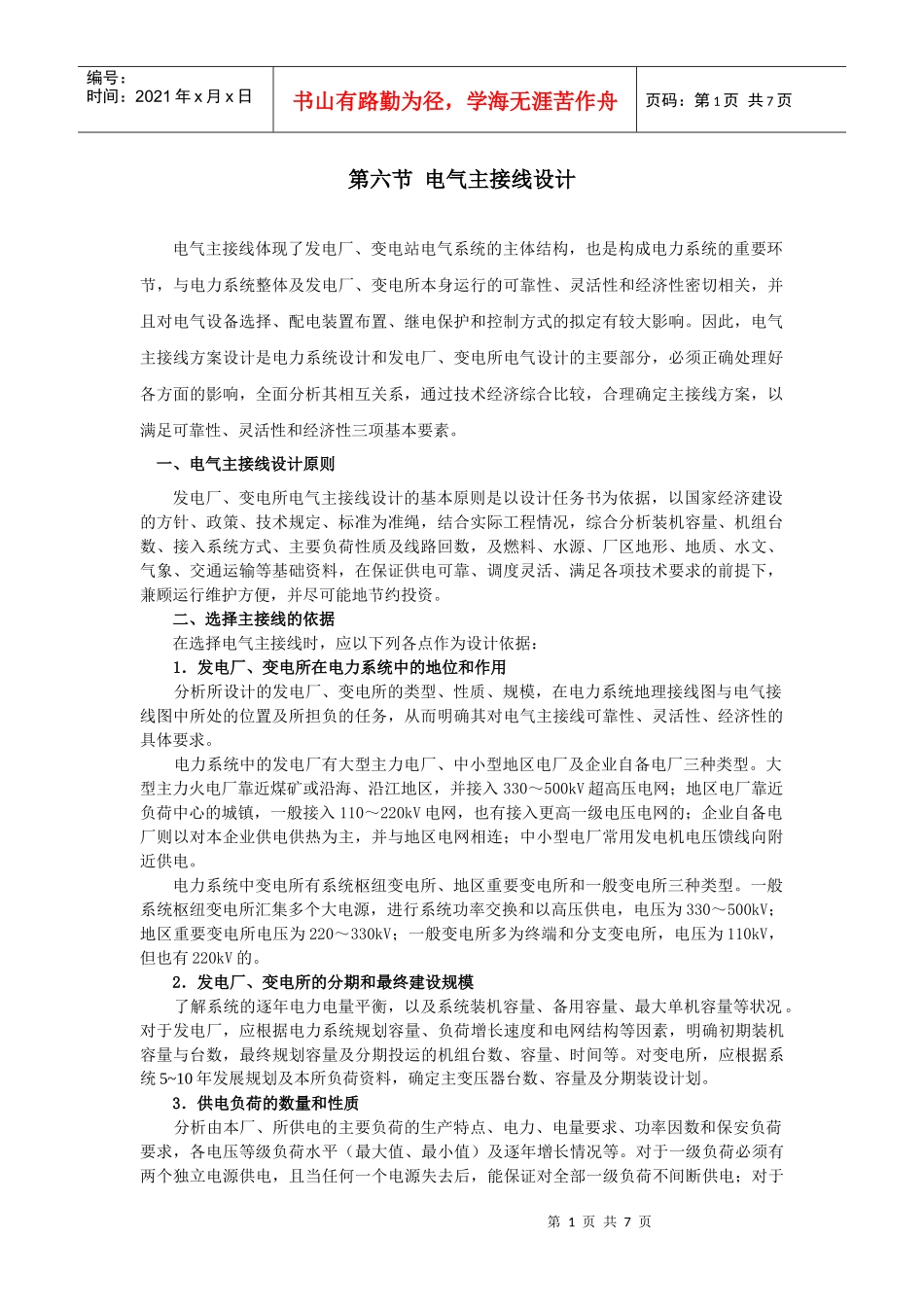

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页第六节电气主接线设计电气主接线体现了发电厂、变电站电气系统的主体结构，也是构成电力系统的重要环节，与电力系统整体及发电厂、变电所本身运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择、配电装置布置、继电保护和控制方式的拟定有较大影响。因此，电气主接线方案设计是电力系统设计和发电厂、变电所电气设计的主要部分，必须正确处理好各方面的影响，全面分析其相互关系，通过技术经济综合比较，合理确定主接线方案，以满足可靠性、灵活性和经济性三项基本要素。一、电气主接线设计原则发电厂、变电所电气主接线设计的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合实际工程情况，综合分析装机容量、机组台数、接入系统方式、主要负荷性质及线路回数，及燃料、水源、厂区地形、地质、水文、气象、交通运输等基础资料，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行维护方便，并尽可能地节约投资。二、选择主接线的依据在选择电气主接线时，应以下列各点作为设计依据：1．发电厂、变电所在电力系统中的地位和作用分析所设计的发电厂、变电所的类型、性质、规模，在电力系统地理接线图与电气接线图中所处的位置及所担负的任务，从而明确其对电气主接线可靠性、灵活性、经济性的具体要求。电力系统中的发电厂有大型主力电厂、中小型地区电厂及企业自备电厂三种类型。大型主力火电厂靠近煤矿或沿海、沿江地区，并接入330～500kV超高压电网；地区电厂靠近负荷中心的城镇，一般接入110～220kV电网，也有接入更高一级电压电网的；企业自备电厂则以对本企业供电供热为主，并与地区电网相连；中小型电厂常用发电机电压馈线向附近供电。电力系统中变电所有系统枢纽变电所、地区重要变电所和一般变电所三种类型。一般系统枢纽变电所汇集多个大电源，进行系统功率交换和以高压供电，电压为330～500kV；地区重要变电所电压为220～330kV；一般变电所多为终端和分支变电所，电压为110kV，但也有220kV的。2．发电厂、变电所的分期和最终建设规模了解系统的逐年电力电量平衡，以及系统装机容量、备用容量、最大单机容量等状况。对于发电厂，应根据电力系统规划容量、负荷增长速度和电网结构等因素，明确初期装机容量与台数，最终规划容量及分期投运的机组台数、容量、时间等。对变电所，应根据系统5~10年发展规划及本所负荷资料，确定主变压器台数、容量及分期装设计划。3．供电负荷的数量和性质分析由本厂、所供电的主要负荷的生产特点、电力、电量要求、功率因数和保安负荷要求，各电压等级负荷水平（最大值、最小值）及逐年增长情况等。对于一级负荷必须有两个独立电源供电，且当任何一个电源失去后，能保证对全部一级负荷不间断供电；对于第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页二级负荷一般要有两个独立电源供电，且当任何一个电源失去后，能保证全部或大部分二级负荷的供电；对于三级负荷一般只需要一个电源供电。4．系统备用容量大小系统备用容量的大小将会影响运行方式的变化，例如：检修母线或断路器时，是否允许线路、变压器或发电机停运；故障时允许切除部分线路、变压器和机组的数量等。因此设计主接线时需要设置有一定数量的备用容量，一般不宜小于发电负荷的20％～25％，以适应负荷的突然增长、机组设备的检修和事故停运等各种情况。5．电压等级与接入系统方式为避免发电厂、变电所的设备与接线过于复杂，总的电压等级不宜多于三级。当厂、所接入系统环网中时，应了解环网中的潮流变化、调压要求、稳定措施等。对系统主干线路，系统联络线，必须保证供电可靠性，检修其线路断路器时不应停电，同名双回路，应分别接在两段母线上。三、电气主接线的设计程序电气主接线的设计伴随着发电厂或变电所的整体设计，在各个阶段中随着要求、任务的不同，其深度和广度也有所差异，但总的设计思想、方法和步骤相同。具体设计的步骤概括如下：1．对原始资料进行分析明确本程情...
