06南方电网公司12kV负荷开关柜及组合电器采购标准VIP免费

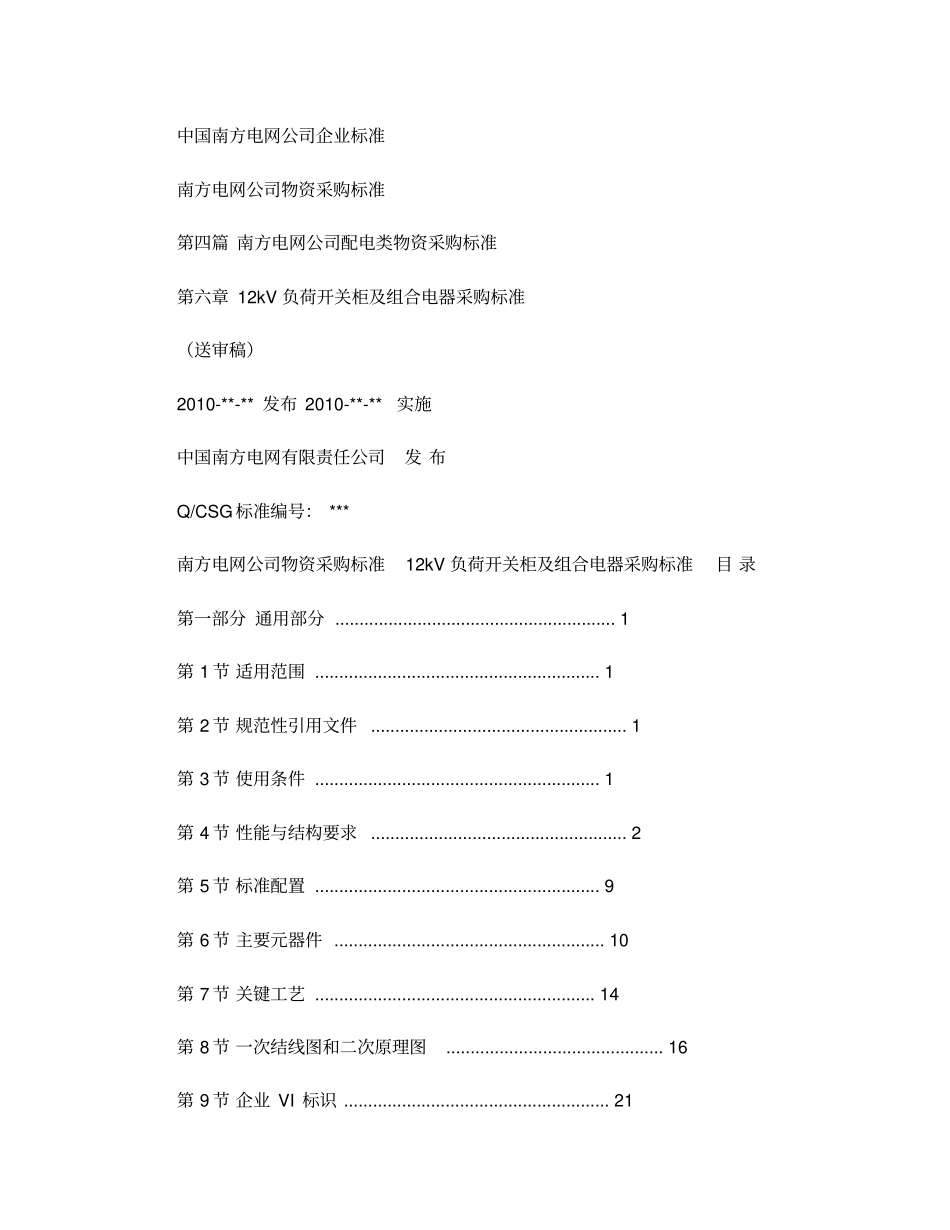

中国南方电网公司企业标准南方电网公司物资采购标准第四篇南方电网公司配电类物资采购标准第六章12kV负荷开关柜及组合电器采购标准（送审稿）2010-**-**发布2010-**-**实施中国南方电网有限责任公司发布Q/CSG标准编号：***南方电网公司物资采购标准12kV负荷开关柜及组合电器采购标准目录第一部分通用部分..........................................................1第1节适用范围...........................................................1第2节规范性引用文件.....................................................1第3节使用条件...........................................................1第4节性能与结构要求.....................................................2第5节标准配置...........................................................9第6节主要元器件........................................................10第7节关键工艺..........................................................14第8节一次结线图和二次原理图.............................................16第9节企业VI标识.......................................................21第10节试验要求..........................................................22第11节包装和运输要求、文件移交及质量保证.................................23第二部分专用部分.........................................................26第1节总则..............................................................26第2节供货范围..........................................................26第3节投标设备技术参数一览表.............................................27第4节技术服务、设计联络及图纸资料要求...................................28第5节监造和检验........................................................28第6节分包与外购、大部件情况.............................................30第7节技术差异表........................................................31第8节投标商需说明的其他问题.............................................3212kV负荷开关柜及组合电器采购标准第一部分通用部分第1节适用范围1.1本标准为12kV负荷开关柜及组合电器采购标准，专指12kV全金属封闭式SF6单元柜。1.2本标准规定了12kV负荷开关柜及组合电器的额定参数、功能、性能、通用结构、材料和试验等方面的技术要求。1.3本标准适用于南方电网公司范围内额定电压为12kV，户内使用的三相交流负荷开关柜及组合电器。1.4本标准提出的是最低的要求。凡本标准中未规定，但在相关设备的国家标准、行业标准或IEC标准中有规定的规范条文，卖方应按相应标准的条文进行设备设计、制造、试验，且必须满足国家有关安全、环保等强制性标准的要求。第2节规范性引用文件下列文件中的条款通过本导则的引用而构成本导则的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则。凡是不注日期的引用文件，其最新版本适用于本导则。GB311.1高压输变电设备的绝缘配合GB/T11022高压开关设备和控制设备标准的共用技术要求GB/T12022工业六氟化硫GB38043.6kV～40.5kV高压交流负荷开关GB39063.6kV～40.5kV交流金属封闭开关设备和控制设备GB16926高压交流负荷开关熔断器组合电器DL/T4043.6kV～40.5kV交流金属封闭开关设备和控制设备Q/CSG10703-2009110kV及以下配电网装备技术导则中国南方电网视觉识别系统管理手册第3节使用条件3.1环境条件要求本标准所规定设备，应能在下列环境条件使用：3.1.1周围空气温度最高温度：+40℃最低气温：“-5户内”级为-5℃“-15户内”级为-15℃“-25户内”级为-25℃备注：对周围环境空气温度高于40℃处的设备，其外绝缘在干燥状态下的试验电压应取本标准的额定耐受电压值乘以温度校正因数Kt40(0033.01-+=TKt式中：T——环境空气温度，℃。3.1.2海拔高度:≤1000m对用于海拔高于1000m，但不超过4000m处的设备的外绝缘，海拔每升高100m，绝缘强度约降低1%...
