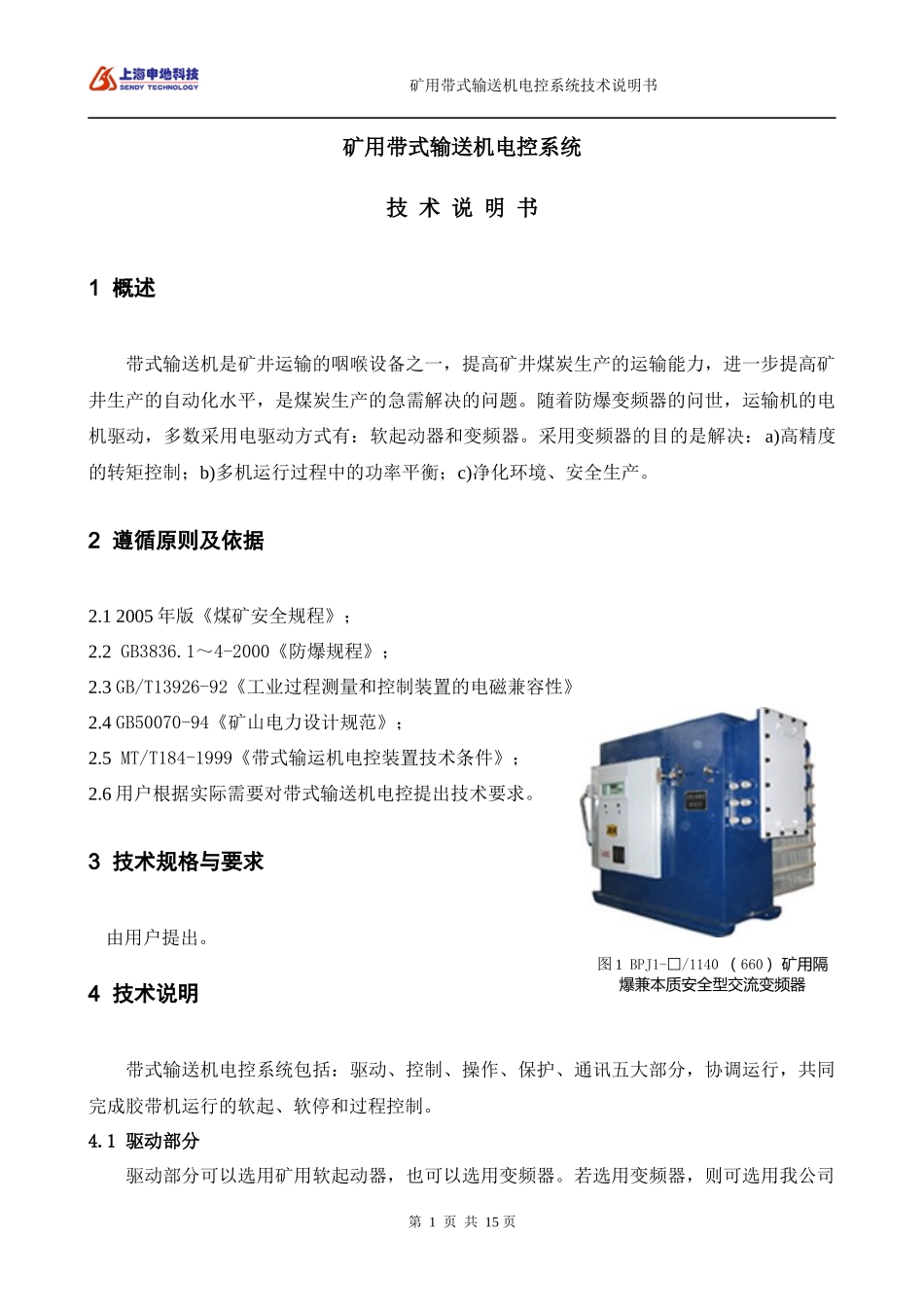

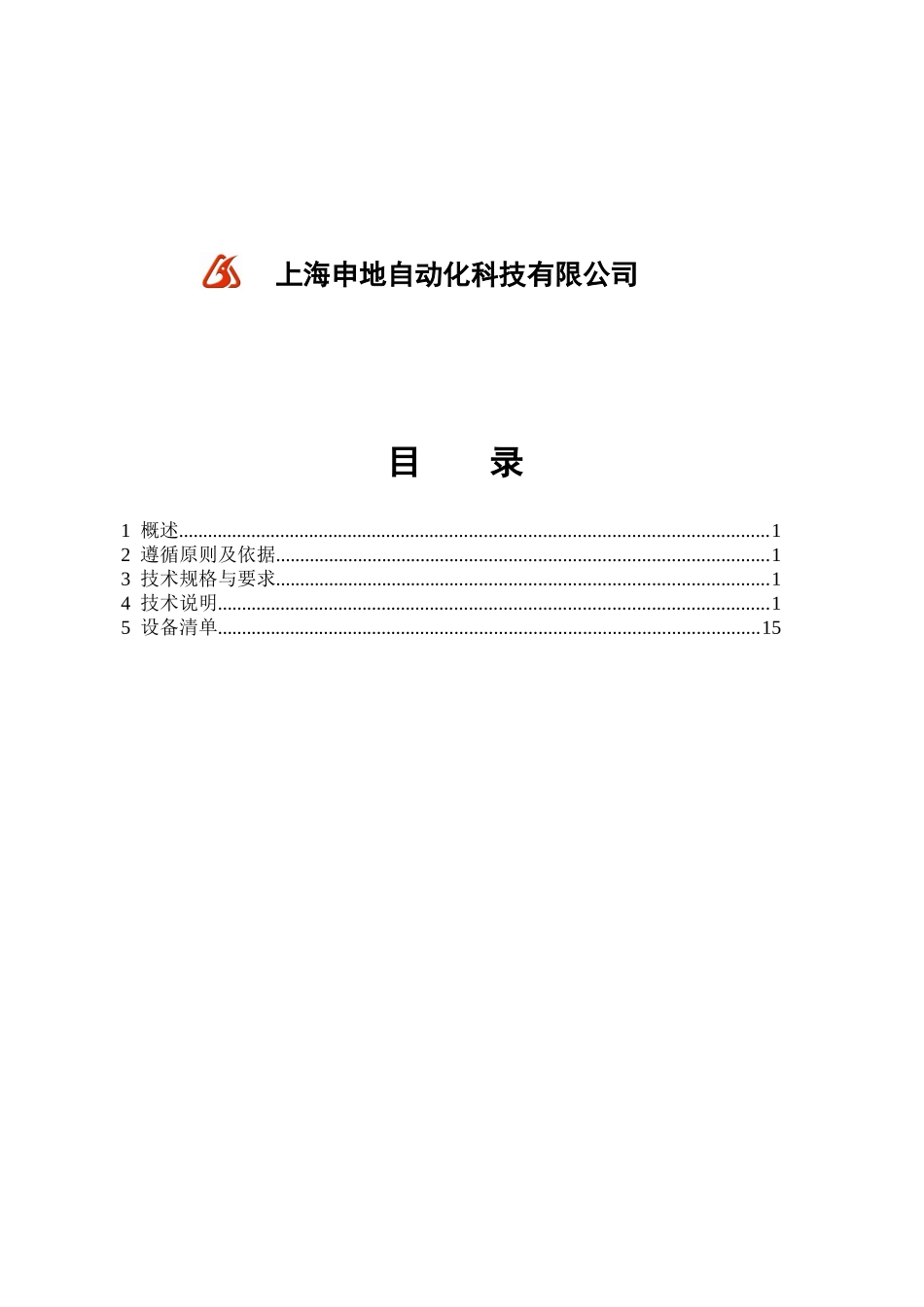

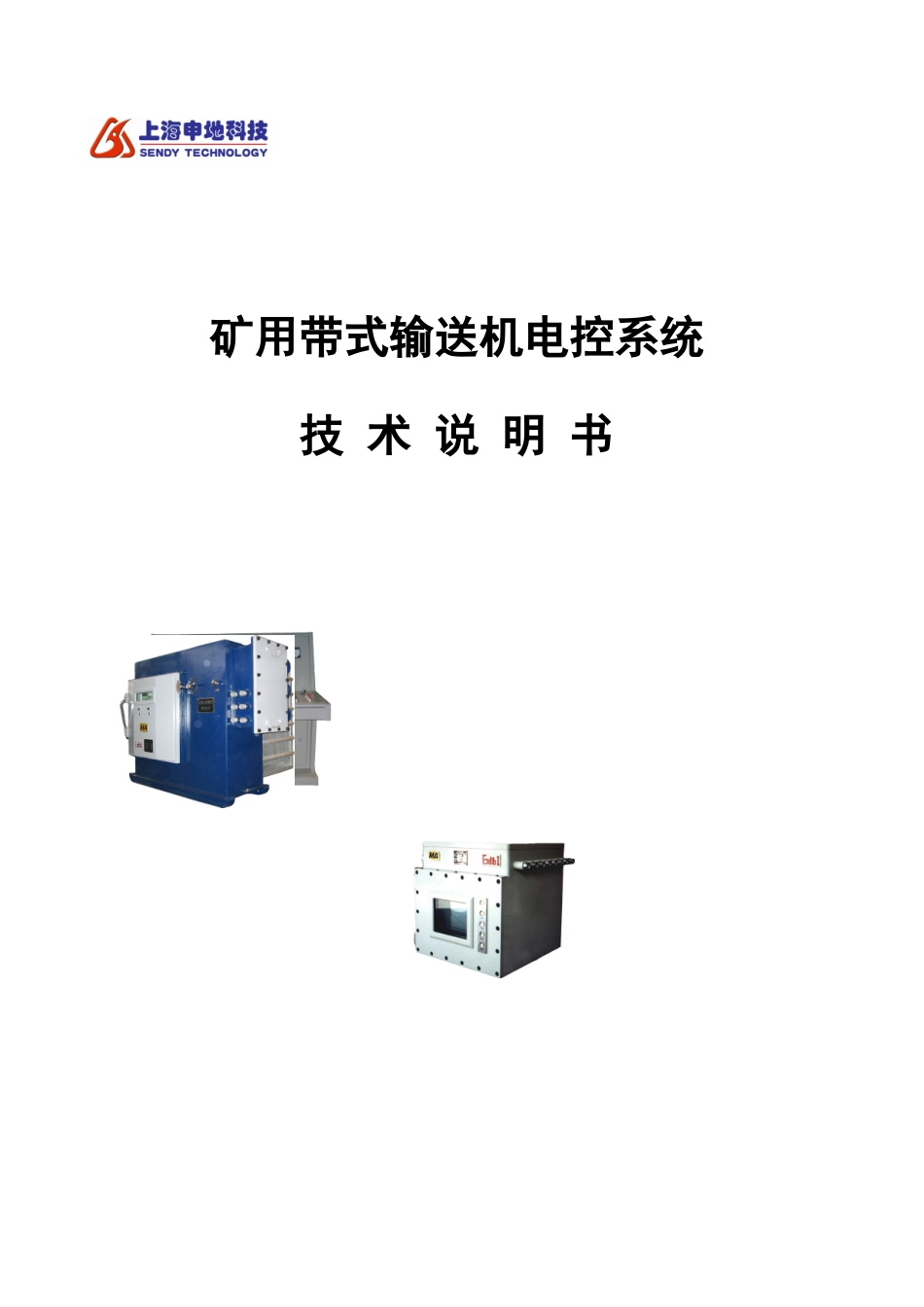

矿用带式输送机电控系统技术说明书上海申地自动化科技有限公司目录1概述.........................................................................................................................12遵循原则及依据.....................................................................................................13技术规格与要求.....................................................................................................14技术说明.................................................................................................................15设备清单...............................................................................................................15图1BPJ1-□/1140(660)矿用隔爆兼本质安全型交流变频器矿用带式输送机电控系统技术说明书矿用带式输送机电控系统技术说明书1概述带式输送机是矿井运输的咽喉设备之一,提高矿井煤炭生产的运输能力,进一步提高矿井生产的自动化水平,是煤炭生产的急需解决的问题。随着防爆变频器的问世,运输机的电机驱动,多数采用电驱动方式有:软起动器和变频器。采用变频器的目的是解决:a)高精度的转矩控制;b)多机运行过程中的功率平衡;c)净化环境、安全生产。2遵循原则及依据2.12005年版《煤矿安全规程》;2.2GB3836.1~4-2000《防爆规程》;2.3GB/T13926-92《工业过程测量和控制装置的电磁兼容性》2.4GB50070-94《矿山电力设计规范》;2.5MT/T184-1999《带式输运机电控装置技术条件》;2.6用户根据实际需要对带式输送机电控提出技术要求。3技术规格与要求由用户提出。4技术说明带式输送机电控系统包括:驱动、控制、操作、保护、通讯五大部分,协调运行,共同完成胶带机运行的软起、软停和过程控制。4.1驱动部分驱动部分可以选用矿用软起动器,也可以选用变频器。若选用变频器,则可选用我公司第1页共15页矿用带式输送机电控系统技术说明书生产的BPJ1系列矿用隔爆兼本质安全型交流变频器(详见图1)。其控制功率见表1。其控制原理如图2所示。主要规格参数表1型号BPJ1-□/1140(660)适用电动机功率(kW)1518.522303745557590110132160200220280315400500额定输出额定电流(A)114010121520253036506073871061321461852092653306601721253442516386103126151183229252320360457/额定过载电流额定电流的150%1min电压(V)三相1140/660V,50/60Hz输入电压相数·电压·频率三相1140/660,50/60Hz容许波动电压+10~-15%,频率:±5%输出频率设定最高频率(5~400)Hz可变设定基本频率(5~400)Hz可变设定起动频率(0.5~60)Hz可变设定载波频率(2~6)KHz可变设定精度模拟设定:最高频率设定值的±0.3%(25±10℃)以下;数字设定:最高频率设定值的±0.01%(-10~+50℃)分辨率模拟设定:最高频率设定值的二千分之一;数字设定:0.01Hz;(99.99Hz以下),0.1Hz(100Hz以上)控制过程控制PID(标准比例、积分、微分、闭环控制)转矩提升自动:根据负载转矩调整到最佳值;手动:0.1~20.0编码设定起动转矩150%以上(转矩矢量控制时)加、减速时间(0.1~3600)S,对加速时间、减速时间可单独设定4种,可选择线性加速减速特性曲线附属功能上限频率、下限频率控制、偏置频率、频率设定增益、跳跃频率、瞬时停电再起动(转速跟踪再起动)、电流限制运转运转操作触摸面板:运行键、停止键,远距离操作;端子输入:正转指令、反转指令、自由运转指令等频率设定触摸面板:∧键、∨键;端子输入:多段频率选择;模拟信号:频率设定器DC(0~5)V或DC(4~20)mA运转状态输出集中报警输出。开路集电极:能选择运转中、频率到达、频率等级、检测等9种或单独报警模拟信号:能选择输出频率、输出电流、转矩、负载率(0~1Ma)显示数字显示器(LED)输出频率、输出电流、输出电压、转速等运行数据液晶显示器(LCD)运转信息、操作指导、功能码名称、设定数据、故障信息等灯指示(LED)充电(有电压)、显示数据单位、触摸面板操作指示、运行指示制动制动转矩100%以上电容充电制动20...
