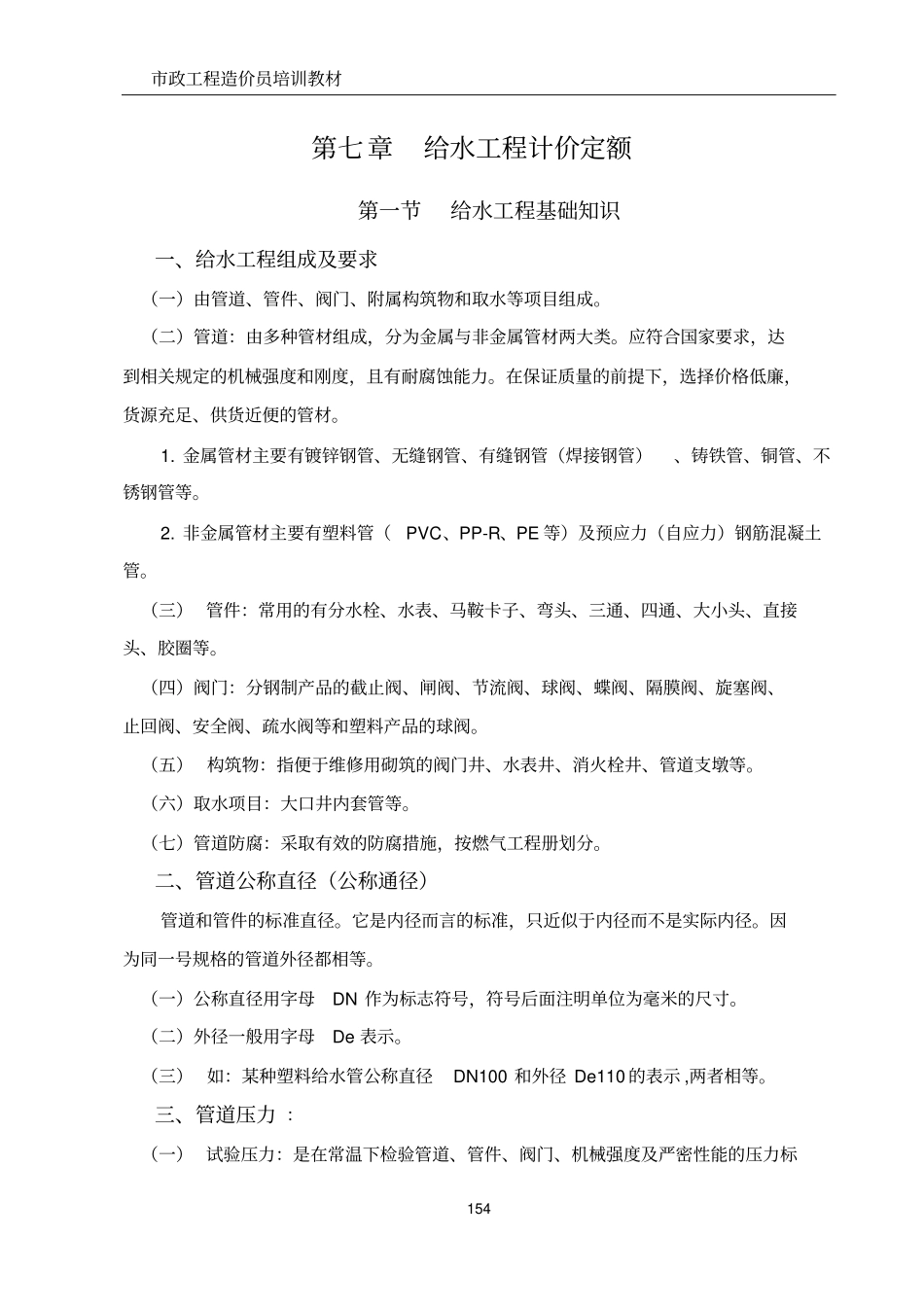

市政工程造价员培训教材154第七章给水工程计价定额第一节给水工程基础知识一、给水工程组成及要求（一）由管道、管件、阀门、附属构筑物和取水等项目组成。（二）管道：由多种管材组成，分为金属与非金属管材两大类。应符合国家要求，达到相关规定的机械强度和刚度，且有耐腐蚀能力。在保证质量的前提下，选择价格低廉，货源充足、供货近便的管材。1.金属管材主要有镀锌钢管、无缝钢管、有缝钢管（焊接钢管）、铸铁管、铜管、不锈钢管等。2.非金属管材主要有塑料管（PVC、PP-R、PE等）及预应力（自应力）钢筋混凝土管。（三）管件：常用的有分水栓、水表、马鞍卡子、弯头、三通、四通、大小头、直接头、胶圈等。（四）阀门：分钢制产品的截止阀、闸阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、疏水阀等和塑料产品的球阀。（五）构筑物：指便于维修用砌筑的阀门井、水表井、消火栓井、管道支墩等。（六）取水项目：大口井内套管等。（七）管道防腐：采取有效的防腐措施，按燃气工程册划分。二、管道公称直径（公称通径）管道和管件的标准直径。它是内径而言的标准，只近似于内径而不是实际内径。因为同一号规格的管道外径都相等。（一）公称直径用字母DN作为标志符号，符号后面注明单位为毫米的尺寸。（二）外径一般用字母De表示。（三）如：某种塑料给水管公称直径DN100和外径De110的表示,两者相等。三、管道压力：（一）试验压力：是在常温下检验管道、管件、阀门、机械强度及严密性能的压力标市政工程造价员培训教材155准，压力用MPa表示(简称公斤压力),即通常市政管道水压试验的压力标准一般在0.6～1.0MPa范围内（10进单位，通称叫法6～10公斤压力）。（二）工作压力：一般在0.4MPa范围内。四、市政给水系统的分类给水系统按其性质可分为：（一）按水源种类，分为地表水（江河、湖泊、蓄水库、海岸等）和地下水（浅层地下水、深层地下水、泉水等）给水系统。（二）按供水方式，分为自流系统（重力供水）、水泵供水（压力供水）和混合供水系统。（三）按施工目的，分为生活饮用给水、生产给水和消防给水系统。（四）按服务对象，分为城镇给水和工业给水系统。在工业给水中，又分为直流系统、循环系统和复用系统。五、给水系统的组成给水系统是由相互联系的一系列构筑物和输配水管网组成。它的任务是从水源取水，按照用户对水质的要求进行处理，然后将水输入到水区，并向用户配水。给水系统常由下列工程设施组成：（一）取水构筑物，用以从选定的水源（包括地表水和地下水）取水，并输送到水厂进行净化处理。（二）水泵站，一般水源地势较低，城市和工厂地势较高，此外，水源和用户之间还有一段距离，要将水由低处输运到高处，并输送一定距离，需要专业的水力机械——水泵对水加压。设置水泵的建筑物，成为水泵站。（三）水处理构筑物，用以将取水构筑物的来水加以处理，以符合用户对水质的要求。常用的处理方法有物理的、化学的、物理化学的以及生物学的方法。水处理构筑物一般布置在水厂范围内。（四）调节构筑物，它包括各种类型的贮水构筑物，例如：高地水池、水塔、清水池等，图7-1给水系统示意图1—取水构筑物；2—一级泵站；3—水处理构筑物；4—清水池；5—二级泵站；6—输水管；7—管网；8—调节构筑物市政工程造价员培训教材156用以贮存和调节不均匀的用水量。高地水池和水塔兼有保证水压的作用。大城市通常不用水塔。中小城市以及企业或企业内部，为了贮备水量和保证水压，常设置水塔。根据城镇地形特点，水塔可设在管网起端、中间和末端，分别构成网前水塔、网中水塔和对置水塔的给水系统。（五）输水管道和配水管网。输水管道是将水源送到水厂或在水厂被净化后的水送到管网或城市的管道系统，其主要特点是沿线无流量分出。水送到城市后，再由沿街道敷设的管道将水分配到千家万户以及工厂等用水单位。城市街道纵横交错，所以配水管道实际上形成一个网络，即管网。因城市具体情况、地形高差等不同，城市管网可以是单一的，也可以是分区的。为控制调节、维护管理的需要，在输水管路和管网上还装设闸阀、消火栓等附属设施，从而形成一个复杂的输、配水系统...
