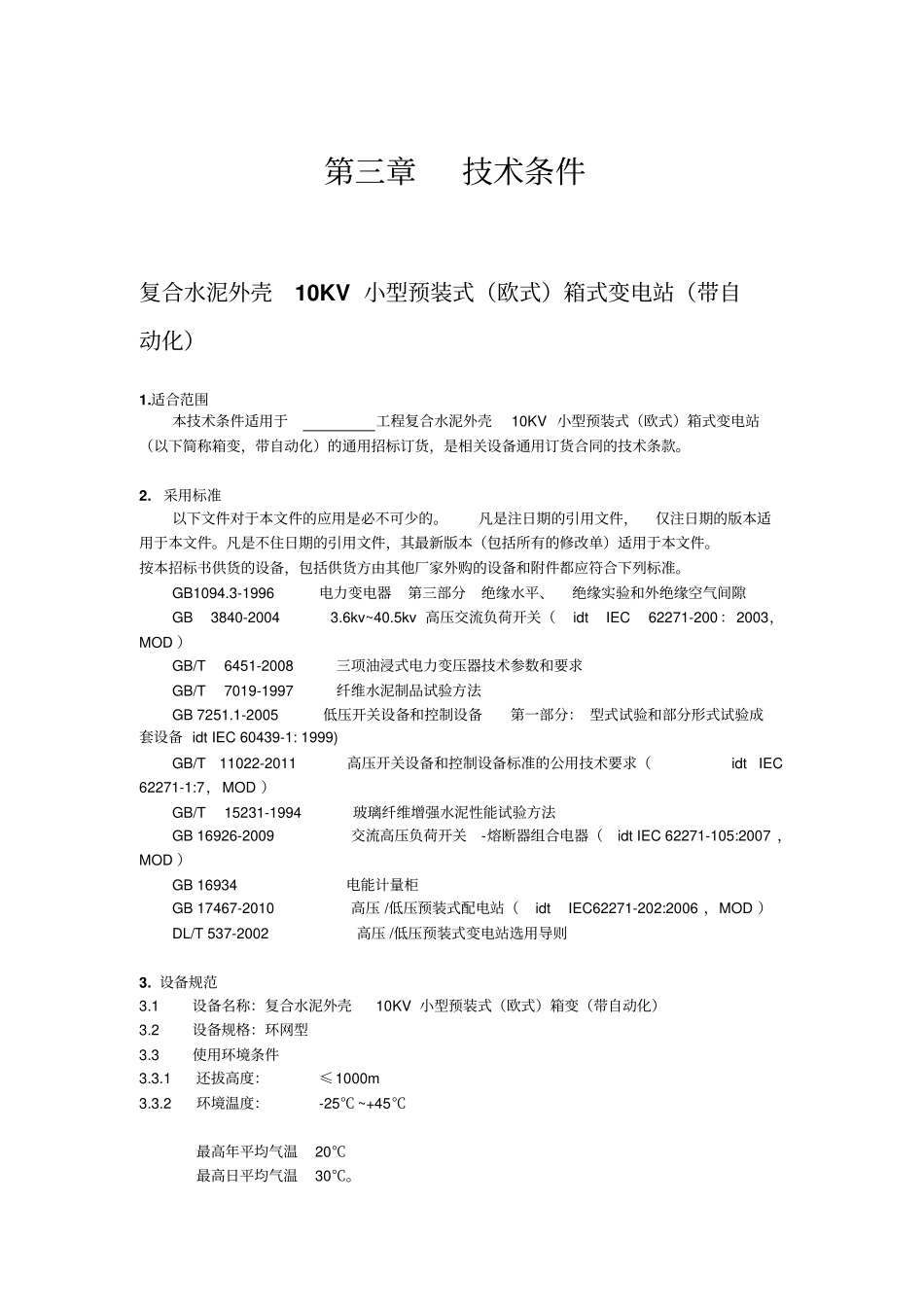

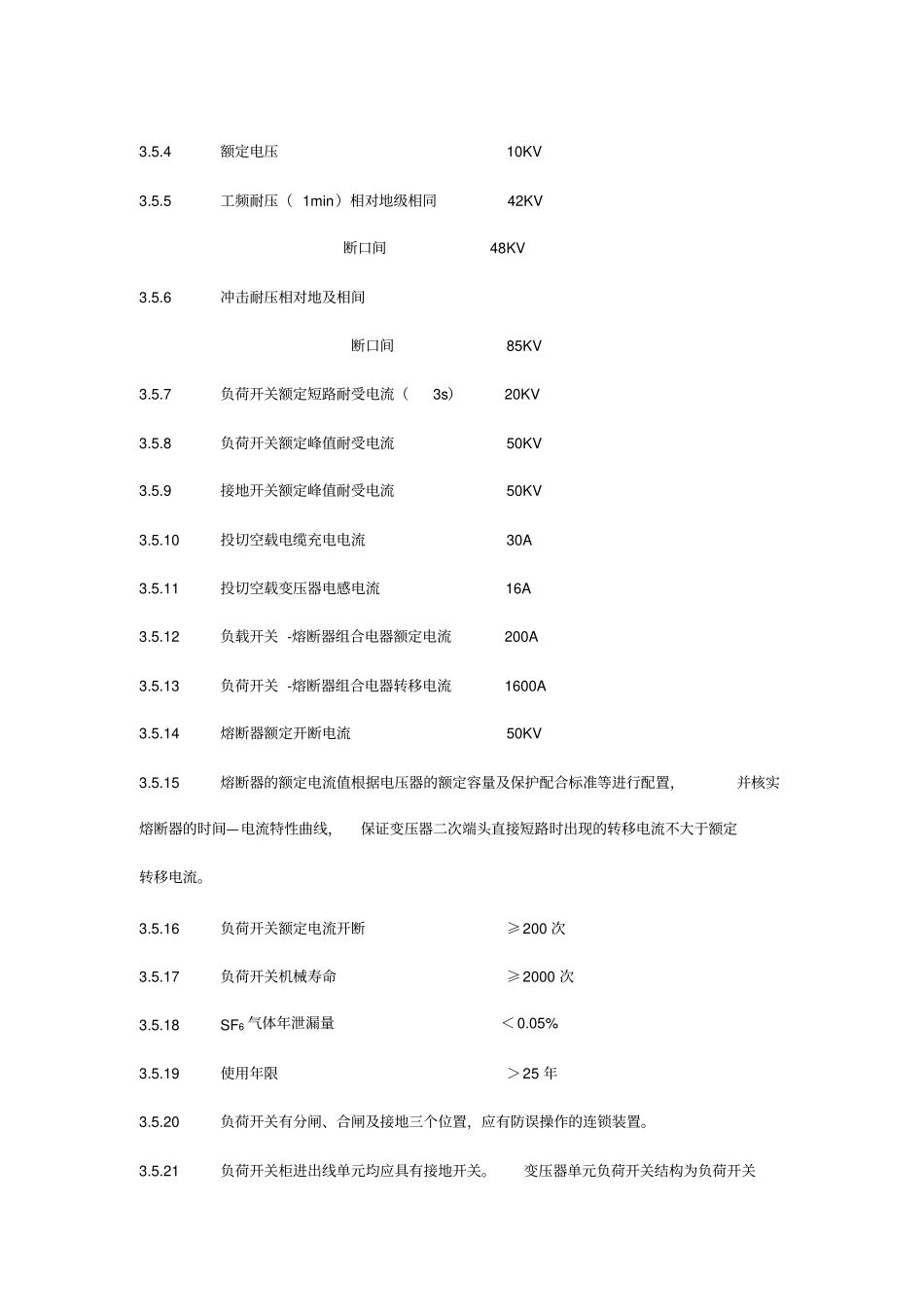

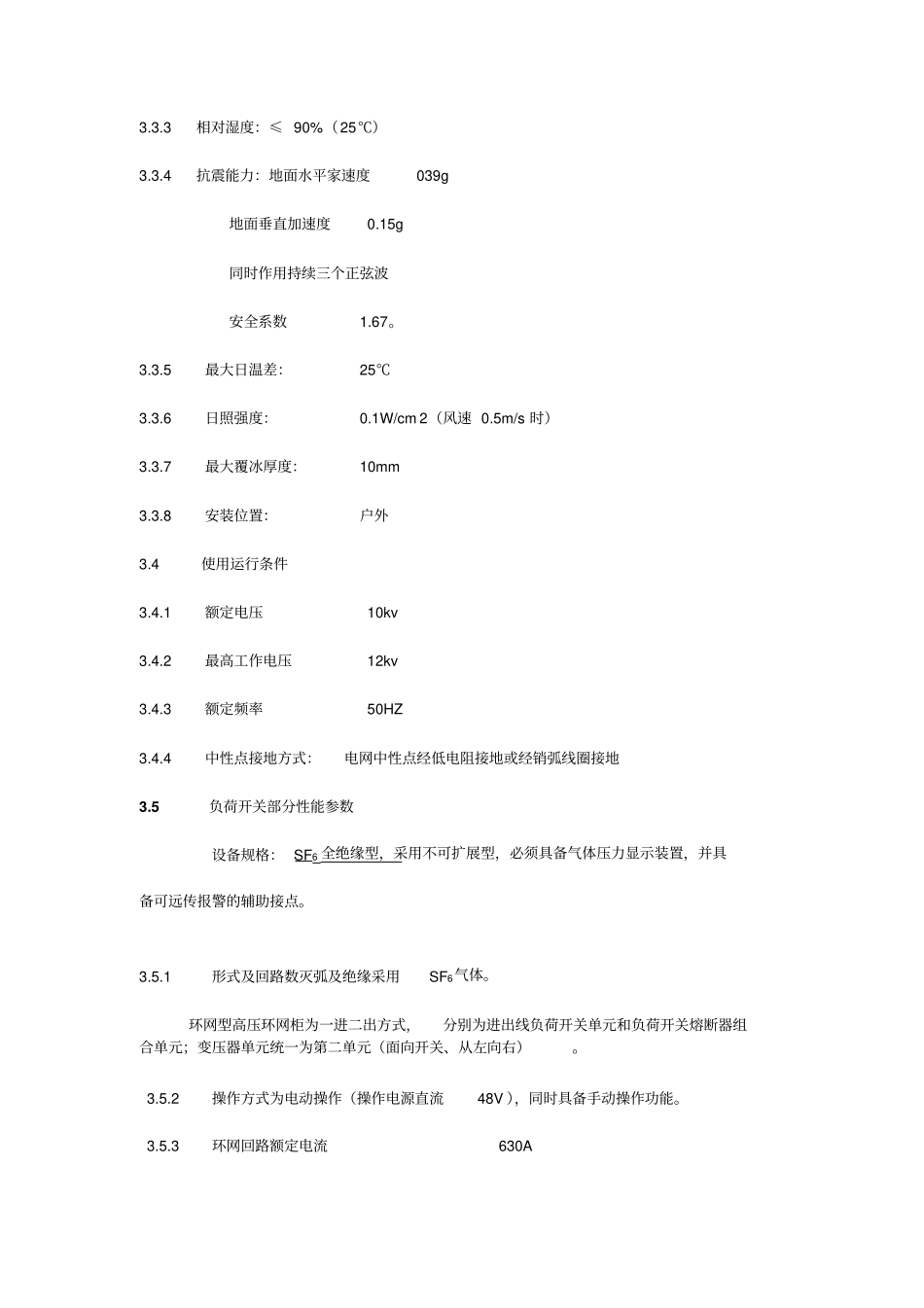

第三章技术条件复合水泥外壳10KV小型预装式(欧式)箱式变电站(带自动化)1.适合范围本技术条件适用于工程复合水泥外壳10KV小型预装式(欧式)箱式变电站(以下简称箱变,带自动化)的通用招标订货,是相关设备通用订货合同的技术条款。2.采用标准以下文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不住日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。按本招标书供货的设备,包括供货方由其他厂家外购的设备和附件都应符合下列标准。GB1094.3-1996电力变电器第三部分绝缘水平、绝缘实验和外绝缘空气间隙GB3840-20043.6kv~40.5kv高压交流负荷开关(idtIEC62271-200:2003,MOD)GB/T6451-2008三项油浸式电力变压器技术参数和要求GB/T7019-1997纤维水泥制品试验方法GB7251.1-2005低压开关设备和控制设备第一部分:型式试验和部分形式试验成套设备idtIEC60439-1:1999)GB/T11022-2011高压开关设备和控制设备标准的公用技术要求(idtIEC62271-1:7,MOD)GB/T15231-1994玻璃纤维增强水泥性能试验方法GB16926-2009交流高压负荷开关-熔断器组合电器(idtIEC62271-105:2007,MOD)GB16934电能计量柜GB17467-2010高压/低压预装式配电站(idtIEC62271-202:2006,MOD)DL/T537-2002高压/低压预装式变电站选用导则3.设备规范3.1设备名称:复合水泥外壳10KV小型预装式(欧式)箱变(带自动化)3.2设备规格:环网型3.3使用环境条件3.3.1还拔高度:≤1000m3.3.2环境温度:-25℃~+45℃最高年平均气温20℃最高日平均气温30℃。3.3.3相对湿度:≤90%(25℃)3.3.4抗震能力:地面水平家速度039g地面垂直加速度0.15g同时作用持续三个正弦波安全系数1.67。3.3.5最大日温差:25℃3.3.6日照强度:0.1W/cm2(风速0.5m/s时)3.3.7最大覆冰厚度:10mm3.3.8安装位置:户外3.4使用运行条件3.4.1额定电压10kv3.4.2最高工作电压12kv3.4.3额定频率50HZ3.4.4中性点接地方式:电网中性点经低电阻接地或经销弧线圈接地3.5负荷开关部分性能参数设备规格:SF6全绝缘型,采用不可扩展型,必须具备气体压力显示装置,并具备可远传报警的辅助接点。3.5.1形式及回路数灭弧及绝缘采用SF6气体。环网型高压环网柜为一进二出方式,分别为进出线负荷开关单元和负荷开关熔断器组合单元;变压器单元统一为第二单元(面向开关、从左向右)。3.5.2操作方式为电动操作(操作电源直流48V),同时具备手动操作功能。3.5.3环网回路额定电流630A3.5.4额定电压10KV3.5.5工频耐压(1min)相对地级相同42KV断口间48KV3.5.6冲击耐压相对地及相间断口间85KV3.5.7负荷开关额定短路耐受电流(3s)20KV3.5.8负荷开关额定峰值耐受电流50KV3.5.9接地开关额定峰值耐受电流50KV3.5.10投切空载电缆充电电流30A3.5.11投切空载变压器电感电流16A3.5.12负载开关-熔断器组合电器额定电流200A3.5.13负荷开关-熔断器组合电器转移电流1600A3.5.14熔断器额定开断电流50KV3.5.15熔断器的额定电流值根据电压器的额定容量及保护配合标准等进行配置,并核实熔断器的时间—电流特性曲线,保证变压器二次端头直接短路时出现的转移电流不大于额定转移电流。3.5.16负荷开关额定电流开断≥200次3.5.17负荷开关机械寿命≥2000次3.5.18SF6气体年泄漏量<0.05%3.5.19使用年限>25年3.5.20负荷开关有分闸、合闸及接地三个位置,应有防误操作的连锁装置。3.5.21负荷开关柜进出线单元均应具有接地开关。变压器单元负荷开关结构为负荷开关-熔断器组合单元,熔断器两侧均有接地开关。负荷开关与接地开关之间应设有机械闭锁,负荷开关分闸后,接地开关才允许合闸操作;只有接地开关处于分闸状态时负荷开关才允许合闸操作。3.5.22负荷开关柜进出线电缆门与接地开关之间设有机械闭锁,只有接地开关出于接地位置是电缆室门方可打开,门打开后接地开关在接地状态下不能被操作。接地开关的机构操作孔处应具有可挂锁的鼻锁。3.5.23负荷开关的机械操作孔处具有可挂锁得鼻锁。3.5.24带电显示器(带核相插孔)按回路配置,应能满足电缆验电、试验、核相的要求。3.5.25负荷开关箱体材料为不锈钢。箱体设计满足故障时SF6气体排出...
