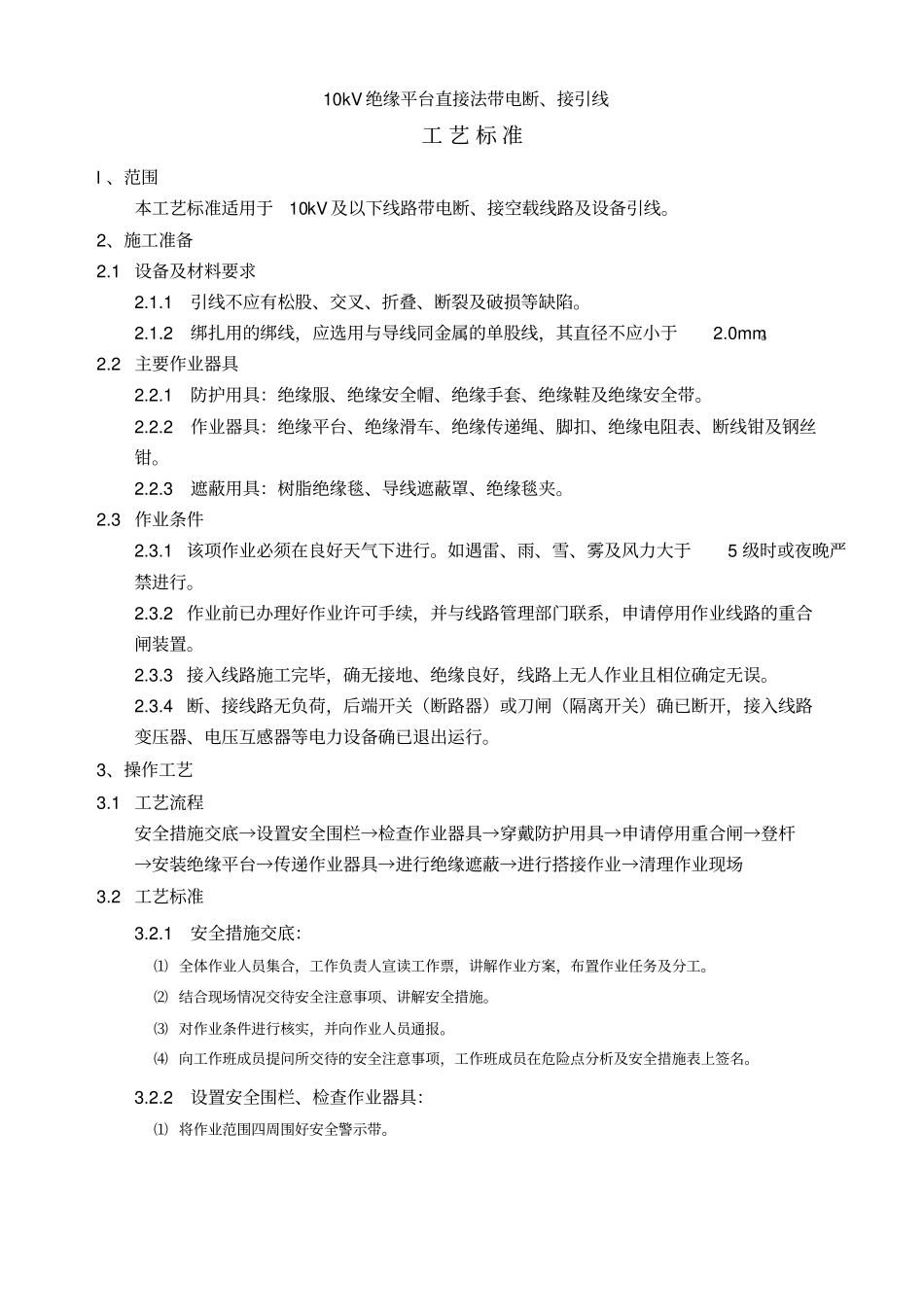

10kV绝缘平台直接法带电断、接引线工艺标准l、范围本工艺标准适用于10kV及以下线路带电断、接空载线路及设备引线。2、施工准备2.1设备及材料要求2.1.1引线不应有松股、交叉、折叠、断裂及破损等缺陷。2.1.2绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm。2.2主要作业器具2.2.1防护用具：绝缘服、绝缘安全帽、绝缘手套、绝缘鞋及绝缘安全带。2.2.2作业器具：绝缘平台、绝缘滑车、绝缘传递绳、脚扣、绝缘电阻表、断线钳及钢丝钳。2.2.3遮蔽用具：树脂绝缘毯、导线遮蔽罩、绝缘毯夹。2.3作业条件2.3.1该项作业必须在良好天气下进行。如遇雷、雨、雪、雾及风力大于5级时或夜晚严禁进行。2.3.2作业前已办理好作业许可手续，并与线路管理部门联系，申请停用作业线路的重合闸装置。2.3.3接入线路施工完毕，确无接地、绝缘良好，线路上无人作业且相位确定无误。2.3.4断、接线路无负荷，后端开关（断路器）或刀闸（隔离开关）确已断开，接入线路变压器、电压互感器等电力设备确已退出运行。3、操作工艺3.1工艺流程安全措施交底→设置安全围栏→检查作业器具→穿戴防护用具→申请停用重合闸→登杆→安装绝缘平台→传递作业器具→进行绝缘遮蔽→进行搭接作业→清理作业现场3.2工艺标准3.2.1安全措施交底：⑴全体作业人员集合，工作负责人宣读工作票，讲解作业方案，布置作业任务及分工。⑵结合现场情况交待安全注意事项、讲解安全措施。⑶对作业条件进行核实，并向作业人员通报。⑷向工作班成员提问所交待的安全注意事项，工作班成员在危险点分析及安全措施表上签名。3.2.2设置安全围栏、检查作业器具：⑴将作业范围四周围好安全警示带。⑵铺好防潮布，将防护用品和遮蔽用具整齐摆放在上面，对其进行外观检查和绝缘测试。3.2.3穿戴防护用具：⑴杆上辅助作业电工穿戴合格的绝缘安全帽、绝缘手套及绝缘鞋。⑵平台作业电工穿戴合格的绝缘衣、绝缘裤、绝缘安全帽、绝缘手套及绝缘鞋。⑶地面电工穿好工作服、佩戴安全帽。3.2.4申请停用重合闸：⑴准备工作完毕后，工作负责人与电力运行部门联系，申请停用作业线路的重合闸装置。3.2.5登杆及安装绝缘平台：⑴杆上辅助作业电工穿戴好防护用具后，携带绝缘滑车及绝缘绳等登杆。⑵在合适位置拴好安全带，挂好绝缘滑车。⑶地面电工拴好绝缘平台拉动滑车尾绳，使绝缘平台慢慢上升到合适位置。⑷固定绝缘平台。3.2.6传递作业器具：⑴地面作业人员将作业所需的作业器具传递给上辅助电工。⑵作业工具要使用绝缘绳传递，小件物品传递时应放在工具袋内。⑶杆上电工与平台电工传递物品时，平台电工不得接触带电体。3.2.7进行绝缘遮蔽：⑴对作业范围内有可能接触到的带电体和接地体进行绝缘遮蔽。⑵遮蔽时应严格按照规程（从近到远、由下至上、先大后小、先带电体后接地体）进行。⑶作业前应按规范进行绝缘遮蔽，不得随意简化遮蔽程序和缩小遮蔽范围。3.2.8进行搭接作业：?引线准备⑴平台作业电工用绝缘绳测量好引线需要长度。⑵杆上电工与平台电工配合，将三相引线按测量长度剪去多余部分。⑶互相配合分别将三相引线盘好，并牢固的固定在各自的本线上备用。?搭接引线⑴平台作业电工分别对三相引线进行搭接作业。3.2.9清理作业现场：⑴拆除绝缘遮蔽用具、拆除平台。⑵拆除现场辅助安全措施。⑶清理工器具、撤离现场。4、质量标准4.1主控项目4.1.1搭接线路及设备绝缘良好，符合进网运行要求。检验方法：检查测试记录4.1.2搭接后的引线与邻相的引流线或导线之间的净空距离不应小于300mm；引线与拉线、电杆或构架之间安装后的净空距离不应小于200mm。检验方法：目测4.2基本项目4.2.1连接应接触紧密、均匀、无硬弯；不同金属导线的连接应有过渡措施。4.2.2采用并沟线夹连接引流线时，线夹数量不应少于2个；连接面应平整、光洁，导线及并沟线夹槽内应清除氧化膜，并涂电力复合脂。4.2.3当采用绑扎连接引流线时，绑扎长度应符合表1.1的规定。表1.1导线截面（mm2）绑扎长度（mm）备注35≥15050≥20070≥25095≥3004.2.3当不同截面导线连接时，其绑扎长度应以小截面导线为准。4.2.4绑扎用的绑线，应选用与导线同金属的单股线，其直径不应小于2.0mm。4.2...
